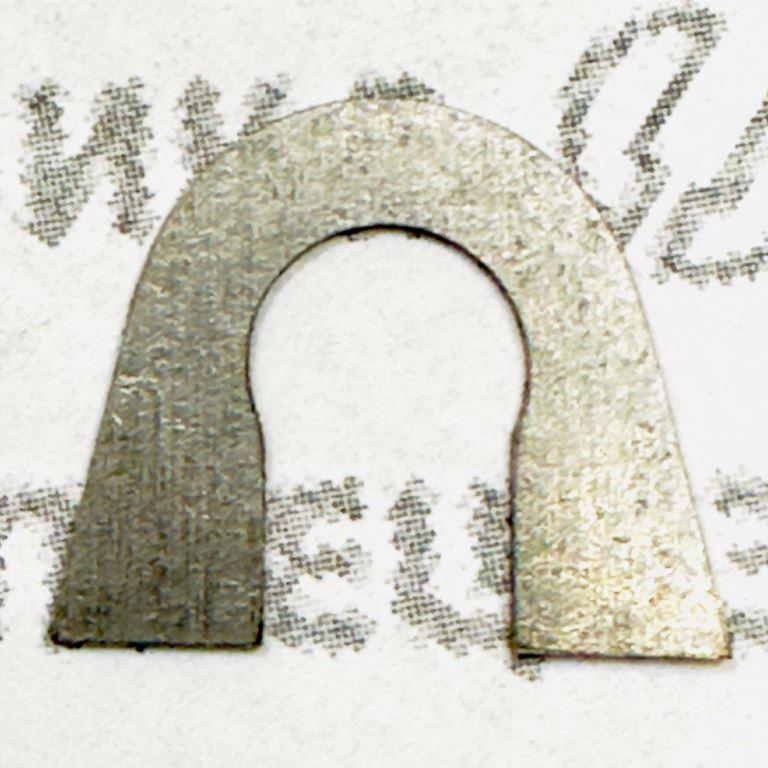

Регулировочная шайба секции ТНВД
1. Наименование изделия: Шайба регулировочная секции топливного насоса высокого давления (ТНВД)
2. Артикул производителя: 37.1111390
3. Производитель: АО "ЯЗДА" (Ярославский завод дизельной аппаратуры)
4. Основное назначение: Данная регулировочная шайба предназначена для точной установки и регулировки высоты выступания плунжерной пары (секции нагнетания) в корпусе топливного насоса высокого давления (ТНВД). От ее точной толщины зависит момент начала подачи топлива соответствующей секцией насоса.
5. Применяемость (Совместимость):
Тип ТНВД: Шайба артикула 37.1111390 предназначена для установки в топливные насосы высокого давления (ТНВД) рядного (in-line) типа с индивидуальными секциями нагнетания.
Модели ТНВД: Применяется в насосах, использующих секции нагнетания типов 363 и 773. Это ключевой идентификатор совместимости.
Производители ТНВД: В первую очередь, предназначена для ТНВД производства АО "ЯЗДА" (ЯЗТА, ЯЗДА). Может также применяться в других ТНВД, конструктивно использующих секции 363 и 773 (включая некоторые насосы иностранного производства или насосы, ремонтируемые с использованием секций ЯЗДА).
Применяемые двигатели (основные): ТНВД с секциями 363 и 773 широко используются на среднеоборотных и высокооборотных дизельных двигателях российского и советского производства, таких как:
ЯМЗ (Ярославский моторный завод): Двигатели семейств ЯМЗ-236, ЯМЗ-238, ЯМЗ-240, ЯМЗ-8401 и их модификации (включая ЯМЗ-236НЕ2, ЯМЗ-238ДЕ2 и т.д.).
ТМЗ (Тутаевский моторный завод): Двигатели семейства ТМЗ (на базе ЯМЗ), например, ТМЗ-8481.10.
А-41 (Алтайский моторный завод): Двигатели А-41, их модификации и двигатели на их базе.
Двигатели промышленного и судового назначения, оснащенные ТНВД с секциями 363/773.
6. Ключевые параметры и особенности:
Функция: Обеспечивает точную регулировку положения секции (плунжерной пары) относительно толкателя и кулачкового вала ТНВД.
Конструкция: Стальная шайба определенной толщины с высокой точностью изготовления и чистотой поверхности.
Толщина: Регулировочные шайбы выпускаются в широком диапазоне толщин с малым шагом (обычно 0.01 мм или 0.05 мм). Конкретная требуемая толщина шайбы подбирается в процессе регулировки ТНВД на специальном стенде и не указана в артикуле 37.1111390. Артикул определяет тип шайбы для секций 363/773. Нужная толщина определяется по результатам замера выступания секции.
Материал: Высококачественная сталь, обеспечивающая необходимую прочность, износостойкость и стабильность размеров.
Стандарт: Изготовлена в соответствии с требованиями ГОСТ или ТУ производителя.
7. Примечания:
Критичная точность: Регулировочные шайбы являются прецизионными деталями. Неправильный подбор толщины приводит к нарушению угла опережения впрыска топлива конкретной секцией, что вызывает неравномерную работу двигателя, снижение мощности, повышение дымности и износ.
Комплектная замена: При ремонте ТНВД регулировочные шайбы подбираются индивидуально для каждой секции насоса. Замена шайб на секциях производится, как правило, в комплексе с ремонтом или заменой плунжерных пар.
Упаковка: Обычно поставляются производителем в наборах (регулировочных комплектах), содержащих шайбы различной толщины для подбора, или индивидуально под заказ с требуемой толщиной.
Заключение:
Регулировочная шайба 37.1111390 производства АО "ЯЗДА" является ответственной прецизионной деталью, предназначенной для точной регулировки положения плунжерных пар (секций нагнетания типов 363 и 773) в рядных ТНВД, преимущественно производства ЯЗДА. Применяется на дизельных двигателях марок ЯМЗ, ТМЗ, А-41 и их модификациях, используемых в грузовых автомобилях, автобусах, тракторах, строительной, дорожной и сельскохозяйственной технике, а также на судах и в промышленных установках. Правильный подбор толщины шайбы обязателен для обеспечения корректной работы ТНВД и двигателя.
