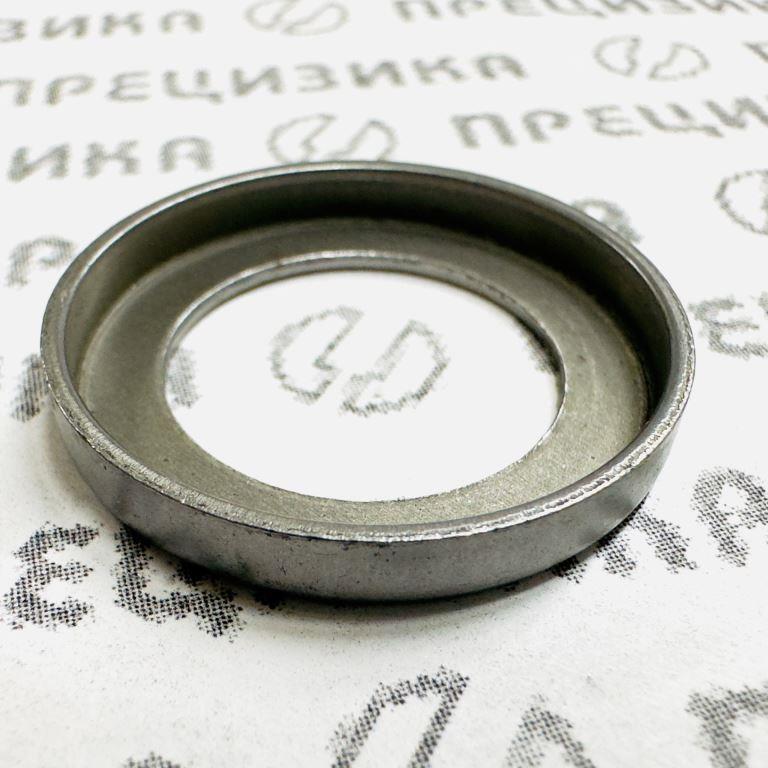

4УТНИ-1111473 Тарелка пружины верхняя НЗТА
Тарелка пружины верхняя 4УТНИ-1111473
Производитель: АО «Ногинский завод топливной аппаратуры» (АО «НЗТА»)
1. Назначение и функция
Деталь 4УТНИ-1111473 является верхней тарелкой пружины топливного насоса высокого давления (ТНВД). Ее основная функция — обеспечение стабильного прижима пружины плунжерной пары, что необходимо для точного возврата плунжера в исходное положение после каждого рабочего цикла. Это гарантирует дозированную подачу топлива и поддержание рабочего давления в системе.
2. Применение в топливных насосах
Тарелка предназначена для использования в ТНВД модели 4УТНИ-1111005-20, производимой АО «НЗТА». Данный насос применяется в дизельных двигателях следующих марок:
Двигатели ММЗ:
Д-240 (4-цилиндровый, 4.75 л)
Д-243 (4-цилиндровый, 4.75 л).
3. Технические параметры
| Характеристика | Значение |
|---|---|
| Тип присоединения | Механический контакт с пружиной ТНВД |
| Рабочая среда | Дизельное топливо |
| Материал | Высокопрочная сталь (аналог 65Г) |
| Термообработка | Закалка + отпуск (HRC 40–45) |
| Ресурс | Не менее 15 000 моточасов |
4. Особенности конструкции
Изготовлена методом точной штамповки с последующей шлифовкой контактных поверхностей.
Имеет цилиндрическую форму с профилированными краями для фиксации пружины.
Комплектуется с пружинами плунжера серии УТН-5-1111139 (аналоги указаны в номенклатуре АО «НЗТА»).
5. Совместимость и аналоги
Прямая замена: Только для ТНВД 4УТНИ-1111005-20.
Взаимозаменяемость: Не совместима с тарелками регуляторов частоты вращения (например, 4УТНМ-1110134) из-за различий в геометрии.
6. Рекомендации по установке
Монтаж производится совместно с пружиной плунжера (поз. 99 в номенклатуре АО «НЗТА»).
Требует проверки высоты пружины после установки: отклонение не должно превышать ±0.2 мм.
Важно! При замене тарелки необходима регулировка давления начала впрыска топлива.
7. Производитель и контроль качества
Деталь выпускается АО «НЗТА» (г. Ногинск, РФ) в соответствии с ТУ 3672-002-92988044-2015. Каждая партия проходит:
Контроль твердости (метод Роквелла);
Испытание на сжатие под нагрузкой 2.5 кН;
Дефектоскопию поверхности.
Примечание: Для подтверждения совместимости с конкретной модификацией двигателя рекомендуется сверять каталог АО «НЗТА» .
