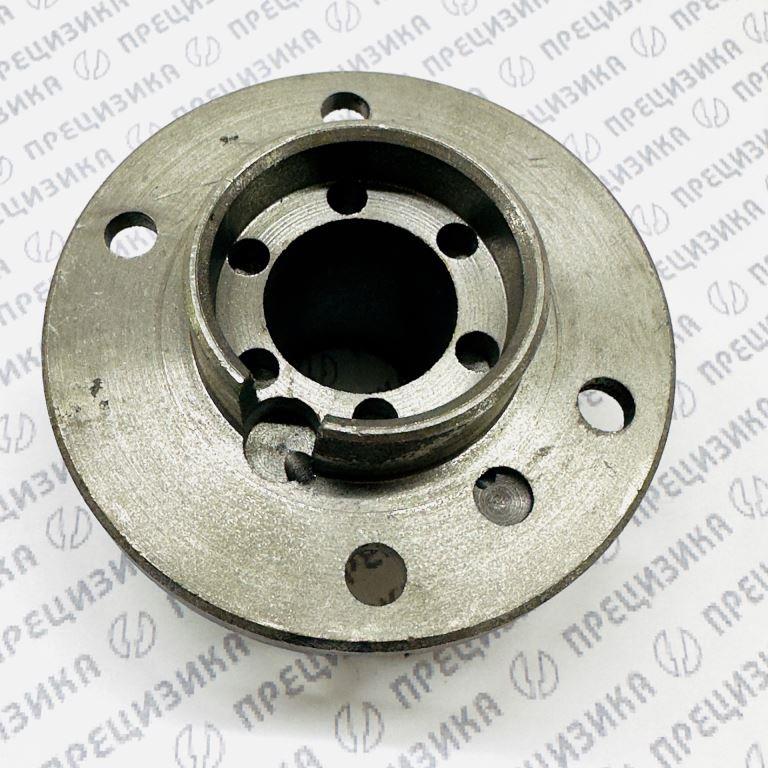

4УТНМ-1111162-10 Фланец установочный с отверстием под пружину (НЗТА)
Фланец установочный 4УТНМ-1111162-10 является составным элементом привода топливного насоса высокого давления. Изделие выполнено из конструкционной стали, имеет четыре монтажных отверстия диаметром 8 мм, общую высоту 71 мм и оснащено шлицевой втулкой для соединения с приводным валом. Конструктивная особенность данной модификации – наличие отверстия под пружину, что позволяет использовать фланец в узлах, требующих установки возвратной или демпфирующей пружины привода. Масса детали составляет 0,9354 кг. Изготовитель – АО «Ногинский завод топливной аппаратуры» (НЗТА).
Применяемость
Фланец предназначен для применения в топливных насосах высокого давления серии УТН (4УТНИ) производства НЗТА. Совместим со следующими моделями ТНВД:
– 4УТНИ-11115-10, -20, -30, -40, -50, -130, -350, -370;
– 4УТНИ-Т-1111005-20, -30, -40, -50;
– 4УТНИ-1111007-80, -90.
Указанные насосы устанавливаются на дизельные двигатели Минского моторного завода (ММЗ) семейств Д-240, Д-243, Д-245, а также Владимирского моторно-тракторного завода (ВМТЗ) семейств Д-144 и Д-145. Фланец с отверстием под пружину применяется в тех модификациях приводов, где конструкцией предусмотрена дополнительная пружина для обеспечения стабильности работы регулятора или возврата механизма. Оборудование, оснащённое данными ТНВД, используется на тракторах «Беларус» (МТЗ-80/82, «Беларус» 800/900/1025), автомобилях ЗИЛ-5301 «Бычок», экскаваторах ЭО-3322, ЭО-4112А, погрузчиках ТО-18Д и другой сельскохозяйственной, строительной и специальной технике.
Аналоги
Полным конструктивным аналогом является фланец с артикулом УТНМ-1111160-10СБ при условии наличия в нём исполнения с отверстием под пружину. При подборе взаимозаменяемых деталей следует учитывать соответствие шлицевых параметров (шлицы 09/09, размеры ММЗ) и наличие предусмотренного отверстия.
Свойства
– Материал – конструкционная сталь, обеспечивающая прочность и долговечность в условиях вибрационных и ударных нагрузок.
– Геометрические параметры: высота 71 мм, четыре крепёжных отверстия диаметром 8 мм.
– Шлицевое соединение выполнено по чертежам НЗТА с контролем размеров 1100±5 и 77±2,0, что гарантирует точную посадку на вал привода и надёжную передачу крутящего момента.
– Отверстие под пружину позволяет интегрировать деталь в узлы с пружинными элементами (возвратная пружина привода, пружина регулятора).
– Масса 0,9354 кг.
АО «Ногинский завод топливной аппаратуры» – российское специализированное предприятие, более 70 лет выпускающее топливную аппаратуру для дизельных двигателей. НЗТА является разработчиком и серийным производителем ТНВД, регуляторов, форсунок и комплектующих, полностью соответствующих оригинальной конструкторской документации. Продукция завода сертифицирована, широко применяется при ремонте и техническом обслуживании двигателей ММЗ, ВМТЗ и других отечественных производителей.
