53.1111110-60 Толкатель в сборе с роликом ЯЗДА

Артикул: 53.1111110-60
Бренд: ЯЗДА
Производитель: АО «Ярославский завод дизельной аппаратуры»

Уточнение по классификации: В отдельных источниках и каталогах запчастей артикул 53.1111110-60 ошибочно идентифицируется как «ТНВД в сборе с шестерней». Фактически данный номер относится к узлу толкателя плунжера в сборе с роликом, являющегося внутренним компонентом топливного насоса высокого давления. При заказе по настоящему артикулу поставляется именно толкатель, а не насос в сборе.

1. Описание и конструктивные особенности

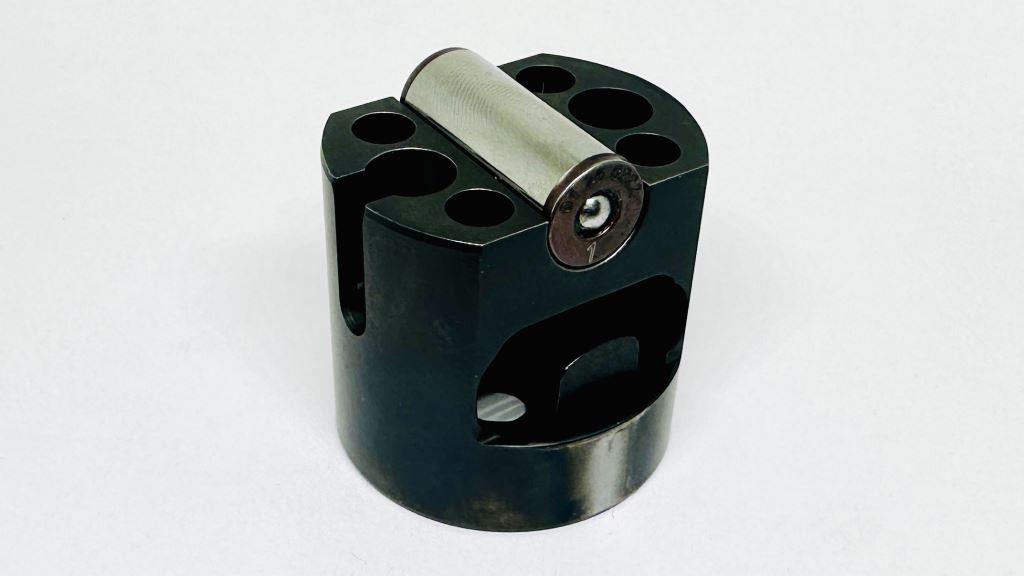

Толкатель 53.1111110-60 представляет собой прецизионный механический узел, предназначенный для передачи усилия от кулачкового вала топливного насоса высокого давления (ТНВД) на плунжерную пару. Конструктивно состоит из трёх основных элементов:

• Корпус толкателя – стальная деталь цилиндрической формы, воспринимающая продольную нагрузку и обеспечивающая направленное возвратно-поступательное перемещение в корпусе насоса.
• Ось – запрессованная или зафиксированная в корпусе деталь, служащая опорой для ролика.
• Ролик – цилиндрический элемент, свободно вращающийся на оси. Наружная поверхность ролика непосредственно контактирует с рабочей поверхностью кулачкового вала.

Ключевая конструктивная особенность – использование ролика для преобразования вращательного движения кулачка в поступательное движение толкателя. Применение подшипника скольжения (ось-ролик) и трения качения между роликом и кулачком позволяет:

• снизить механические потери в узле;
• минимизировать износ сопряжённых поверхностей;
• увеличить ресурс толкателя и кулачкового вала в сравнении с конструкциями, использующими плоский толкатель скользящего типа.

Толкатель поставляется в собранном виде. Дополнительной регулировки или подгонки в условиях ремонтного производства не требуется. Узел входит в состав секции высокого давления 53.1111130-52 ТНВД, а также применяется как самостоятельная сменная деталь при капитальном ремонте топливной аппаратуры семейств 53-50, 53-70 и 531.

2. Назначение

Изделие выполняет функцию промежуточного силового звена в механизме топливного насоса высокого давления:

1. Кулачок распределительного вала ТНВД, вращаясь, набегает на ролик толкателя.
2. Толкатель воспринимает радиальное усилие кулачка и преобразует его в осевое возвратно-поступательное движение.
3. Через пятку толкателя движение передаётся плунжеру, который, перемещаясь во втулке, создаёт гидравлическое давление, необходимое для впрыска дизельного топлива в цилиндры двигателя.

Таким образом, толкатель обеспечивает кинематическую связь и силовое замыкание между кулачковым валом и плунжерной парой, работая в условиях циклических нагрузок и высоких контактных напряжений.

3. Типоразмер и обозначение, материал и технические характеристики

3.1. Типоразмер и обозначение

Толкатель 53.1111110-60 выполнен в типоразмере, соответствующем рядным ТНВД ЯЗДА для двигателей ЯМЗ-534 и ЯМЗ-536. Основные параметры, определяющие принадлежность к данному типоразмеру:

• диаметр корпуса толкателя, согласованный с посадочным отверстием корпуса насоса;
• ширина и диаметр ролика, соответствующие профилю кулачка распределительного вала;
• расстояние от оси ролика до опорной пятки толкателя, определяющее ход плунжера.

Точные числовые значения являются конструкторской документацией завода-изготовителя и в открытом доступе не публикуются.

3.2. Материал и технические характеристики

Выбор материалов и режимов термообработки обеспечивает высокую поверхностную твёрдость и сопротивление контактной усталости, необходимые для длительной эксплуатации в условиях циклических нагрузок.

4. Применимость ТНВД, двигатели, техника

Толкатель 53.1111110-60 применяется в составе секции высокого давления 53.1111130-52 и устанавливается в следующие модели топливных насосов высокого давления ЯЗДА.

4.1. ТНВД

Дополнительные альтернативные маркировки насосов: 53-50, 53-70, 53.1111005-70, 531-52, 531-64, 531.1111005-52, 531.1111005-64.

4.2. Двигатели

Толкатель применяется в составе ТНВД, устанавливаемых на дизельные двигатели Ярославского моторного завода семейств ЯМЗ-534 и ЯМЗ-536.

Перечень моделей двигателей:

ЯМЗ-534, ЯМЗ-5340, ЯМЗ-53403-10, ЯМЗ-53403-30, ЯМЗ-53403-31, ЯМЗ-5344-10, ЯМЗ-53442, ЯМЗ-536, ЯМЗ-536-40, ЯМЗ-53602, ЯМЗ-53602-10, ЯМЗ-53604, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-53622-10, ЯМЗ-53624, ЯМЗ-5363, ЯМЗ-5364, ЯМЗ-53642-10, ЯМЗ-53643-04, ЯМЗ-53644, ЯМЗ-53676-110, ЯМЗ-536760-120.

4.3. Техника

Двигатели перечисленных моделей устанавливаются на следующих транспортных средствах и специальной технике.

Перечень техники не является исчерпывающим и может дополняться другими моделями шасси и спецавтомобилей, использующих указанные двигатели.

5. Правила подбора и замены

При подборе и замене толкателя 53.1111110-60 необходимо руководствоваться следующими положениями:

• Идентификация по маркировке ТНВД: Основным критерием совместимости является модель топливного насоса, установленного на двигателе. Толкатель должен соответствовать перечню ТНВД, приведённому в разделе 4.1.
• Принадлежность к секции: Изделие является штатным компонентом секции высокого давления 53.1111130-52. При капитальном ремонте секции или насоса замена производится одновременно на всех плунжерных парах для обеспечения равномерности износа.
• Техническое состояние при замене: Перед установкой нового толкателя проверяют отсутствие забоин, следов коррозии, свободу вращения ролика. При обнаружении износа кулачкового вала или посадочного отверстия в корпусе ТНВД эти детали подлежат замене или восстановлению, иначе ресурс нового толкателя будет существенно снижен.
• Условия монтажа: Установка производится в соответствии с руководством по ремонту конкретной модели ТНВД. Не допускается ударное воздействие на корпус толкателя. Перед сборкой сопрягаемые поверхности смазываются чистым дизельным топливом либо специальной смазкой, рекомендованной изготовителем насоса.

6. О производителе и качестве продукции

АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) – российское предприятие, специализирующееся на разработке и серийном выпуске топливной аппаратуры для дизельных двигателей различного назначения. Завод осуществляет полный производственный цикл: от конструкторской подготовки и металлообработки до сборки и испытаний готовых узлов.

Производство толкателей и других прецизионных деталей ведётся с применением:

• высококачественных конструкционных и легированных сталей;
• многоступенчатой термической и химико-термической обработки, обеспечивающей заданные показатели твёрдости, износостойкости и контактной выносливости;
• финишной механической обработки с соблюдением жёстких допусков по геометрии и шероховатости поверхностей.

Контроль качества охватывает все этапы изготовления и включает сплошную или выборочную проверку геометрических параметров, твёрдости, а также функциональные испытания в составе сборочных единиц. Продукция завода поставляется на конвейеры ведущих российских машиностроительных предприятий и в качестве запасных частей, что подтверждает соответствие конструкторской документации и отраслевым стандартам.
