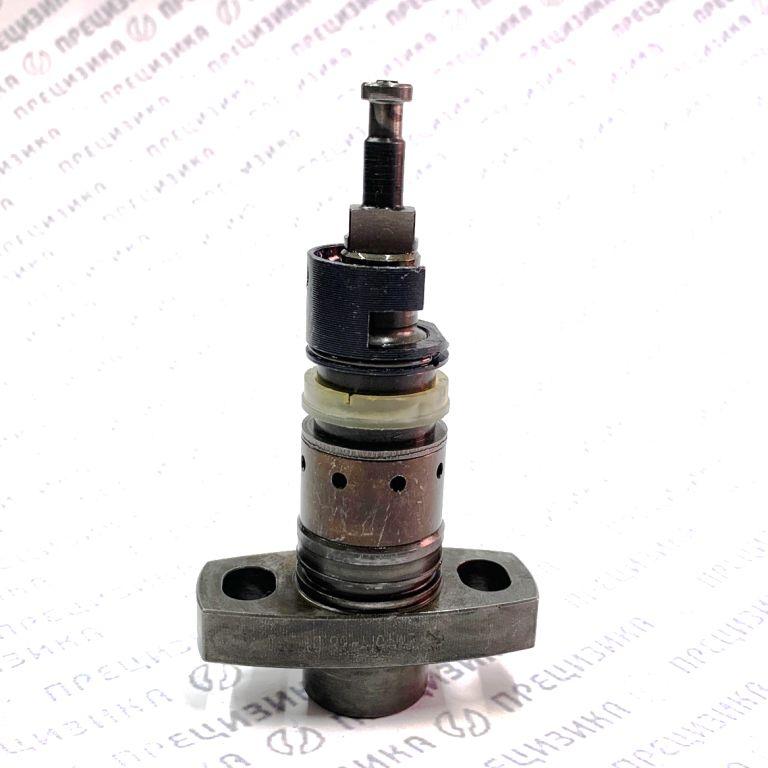

60403-68 Плунжерная пара 68 Motorpal Precizika
60403-68 Плунжерная пара 68 (Motorpal EM10Pi 60403-68)
Артикул: 60403-68
Бренд: Прецизика
Произведено: ПФК ПРЕЦИЗИКА
Описание
Плунжерная пара 60403-68 является прецизионным сборочным узлом топливной аппаратуры дизельных двигателей и поставляется в качестве ремонтного комплекта для рядных топливных насосов высокого давления (ТНВД). Изделие изготовлено по стандартам Motorpal (Чехия) и предназначено для серии EM10Pi. Деталь обеспечивает точное дозирование и нагнетание дизельного топлива под высоким давлением. Прецизионный зазор сопрягаемых поверхностей минимизирует внутренние утечки и сохраняет рабочие характеристики на всех режимах.
Конструктивно плунжерная пара состоит из двух элементов:
- плунжер — новый, сталь 25Х5М, термообработка с азотированием, диаметр рабочей части 10 мм;
- втулка (гильза) — восстановленная, прошедшая полный цикл механической обработки: шлифование, хонингование и притирка рабочего отверстия до геометрических параметров и чистоты поверхности, соответствующих новой детали.
Сборка выполняется методом селективной взаимозаменяемости. Все детали проходят 100 % контроль размеров и сортируются по группам в пределах расчётного допуска. Соединение элементов одной группы обеспечивает зазор в сопряжении «плунжер — втулка» в интервале 1,5–2,5 мкм, что гарантирует герметичность при высоком давлении и свободное перемещение плунжера. Изделие полностью соответствует OEM Motorpal 60403-68 по конструктивным и метрологическим характеристикам.
Аналоги
Данная плунжерная пара может поставляться под следующими артикулами (оригинал и заменители):
| Производитель | Артикул / Кросс-номер |
|---|---|
| Motorpal (оригинал) | 60403-68 |
| Универсальные номера | 60403 68, EM10Pi 68 |
Расположение
Плунжерная пара устанавливается в плунжерные секции рядных ТНВД. В зависимости от модификации насоса (4- или 6-цилиндровый) применяется комплект пар по числу цилиндров. Конструкция корпуса секции и геометрия плунжера адаптированы под унифицированный ряд EM10Pi.
Модели ТНВД
- Motorpal EM10Pi (все модификации рядных насосов с диаметром плунжера 10 мм)
- Motorpal PP10A (ранние обозначения, совместимые по данному типоразмеру)
- Motorpal PP10B
- PP4M10P1i-3527, PP4M10P1i-3530, PP4M10P1i-3532, PP4M10P1i-3701, PP4M10P1i-3704, PP4M10P1i-4336, PP4M10P1i-4365, PP4M10P1i-4376
- РР6М10Р1i-4341
Назначение
Плунжерная пара предназначена для создания высокого давления топлива в системе непосредственного впрыска дизельных двигателей. Обеспечивает цикловую подачу, отсечку подачи (регулирование оборотов) и распыл через форсунку. Применяется при капитальном ремонте и восстановлении рядных ТНВД.
Типоразмер и обозначение, Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер (диаметр) | Ø 10 мм (EM10Pi) |
| Обозначение | 60403-68 |
| Материал плунжера | Легированная сталь 25Х5М (аналог 100Cr6/ШХ15), азотирование |
| Материал втулки | Цементированная сталь, устойчивая к абразивному износу |
| Прецизионный зазор | 1,5–2,5 мкм (селективная сборка) |
| Ход плунжера | Стандартный для серии Pi |
| Тип отсечки | Механическая, регулируемая поворотом плунжера (реечная система) |
Применимость (ТНВД, Двигатели, Техника)
Все насосы относятся к семейству PP10 с диаметром плунжера 10 мм и механическим регулятором. Ниже приведены серийные сочетания ТНВД, двигателей Zetor и техники.
| Модель ТНВД | Цилиндры | Двигатель (Zetor) | Примеры техники |
|---|---|---|---|
| PP4M10P1i-3527 | 4 | Z 7701 | Zetor 7711, 7745 |
| PP4M10P1i-3530 | 4 | Z 8001 | Zetor 8011, 8045 |
| PP4M10P1i-3532 | 4 | Z 8001 / Z 7701 | Zetor 8045 (специсп.), 7745 |
| PP4M10P1i-3701 | 4 | Z 8101 (турбо) | Zetor 10011 |
| PP4M10P1i-3704 | 4 | Z 8101 (турбо) | Zetor 10045 |
| PP4M10P1i-4336 | 4 | Z 7301 | Zetor 7340, спецтехника |
| PP4M10P1i-4365 | 4 | Z 7001 | Zetor 7011 |
| PP4M10P1i-4376 | 4 | Z 7001 | Zetor 7045 |
| РР6М10Р1i-4341 | 6 | Z 8601 / Z 8701 | Zetor 12011, 12145, UNC-060, UNC-061 |
Список ТНВД:
Motorpal EM10Pi, Motorpal PP10A, Motorpal PP10B, PP4M10P1i-3527, PP4M10P1i-3530, PP4M10P1i-3532, PP4M10P1i-3701, PP4M10P1i-3704, PP4M10P1i-4336, PP4M10P1i-4365, PP4M10P1i-4376, РР6М10Р1i-4341.
Список двигателей:
Zetor Z 7001, Z 7301, Z 7701, Z 8001, Z 8101, Z 8601, Z 8701.
Список техники:
МТЗ-80, МТЗ-82, UNC-060, UNC-061, Zetor 7011, 7045, 7340, 7711, 7745, 8011, 8045, 10011, 10045, 12011, 12145.
Примечание: Двигатели Z 8601 и Z 8701 — рядные 6-цилиндровые. Остальные указанные двигатели — 4-цилиндровые. При подборе плунжерных пар и ремонте ТНВД необходимо сверять номер насоса на корпусе с приведённым перечнем.
Правила подбора и замены
- Подбор осуществляется строго по номеру ТНВД, нанесённому на корпусе насоса, и каталожному номеру оригинальной плунжерной пары.
- Проверяется соответствие диаметра плунжера (10 мм) и конструктивного исполнения (серия EM10Pi / PP10).
- Замена плунжерных пар производится комплектно на все цилиндры насоса для сохранения равномерности подачи.
- Монтаж и демонтаж выполняются в условиях мастерской с соблюдением чистоты. Используется специальный инструмент, исключающий повреждение прецизионных поверхностей.
- Перед установкой полости и каналы ТНВД тщательно промываются. Попадание абразивных частиц не допускается.
- После замены необходима проверка и, при необходимости, регулировка ТНВД на стенде.
О производителе, качестве продукции
Бренд «Прецизика» (ПФК ПРЕЦИЗИКА) специализируется на выпуске прецизионных элементов топливной аппаратуры. Продукция характеризуется повышенной износостойкостью и точностью изготовления, что обеспечивает стабильную подачу топлива и увеличенный ресурс узла. Каждая плунжерная пара проходит контроль геометрии и селективную сборку. Гарантия производителя — 18 месяцев.
