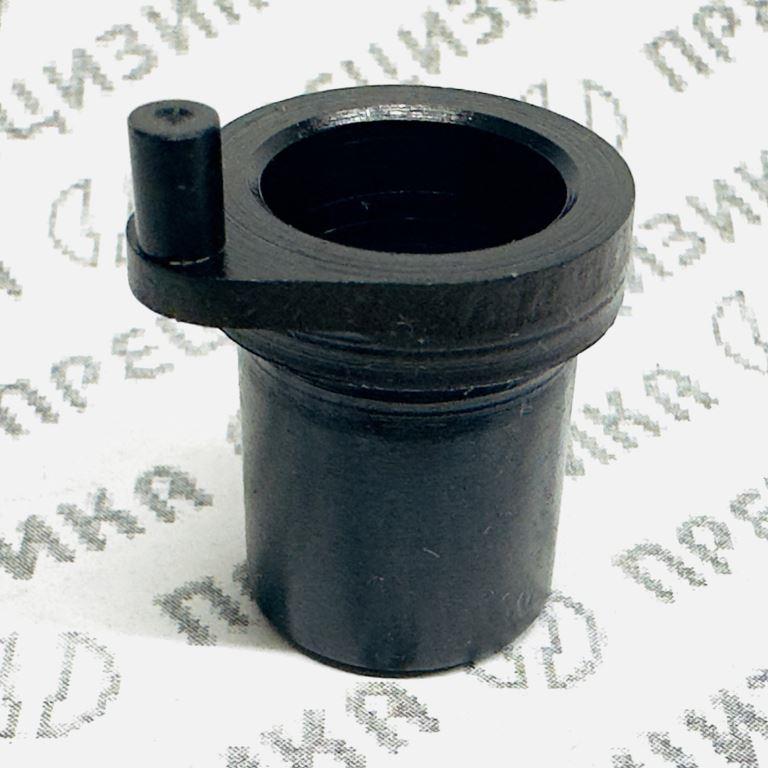

Втулка поворотная 332.1111172
Производитель: АО "Ярославский завод дизельной аппаратуры" (АО "ЯЗДА")
1. Назначение и функция
Втулка поворотная 332.1111172 является компонентом секции топливного насоса высокого давления (ТНВД). Ее основная функция — обеспечение точного поворота плунжерной пары для регулировки цикловой подачи топлива в дизельных двигателях. Деталь работает в условиях высоких механических нагрузок и требует строгого соблюдения геометрических параметров для герметичности и износостойкости.
2. Применяемость
2.1. Совместимость с ТНВД:
Деталь устанавливается в секции следующих моделей топливных насосов высокого давления:
ТНВД серии 323 — для двигателей экологического класса Euro-1/Euro-2.
ТНВД серии 324 — применяется в насосах с механическим регулятором.
ТНВД серии 337 — включая модификации для KamAZ Euro (337.1111039-11, 337.1111039-21).
2.2. Совместимость с двигателями:
Втулка используется в двигателях грузовых автомобилей и автобусов:
Таблица: Применяемость по технике
| Техника | Модели двигателей | Стандарт токсичности |
|---|---|---|
| КамАЗ | 740.30-260, 740.31-240, 5360, 6520 | Euro-2, Euro-3 |
| УРАЛ | 4320, 43207 | Euro-0 |
| ЛиАЗ | 5256 | Euro-1 |
| ЯМЗ | 236 НЕ, 236 БЕ, 7601.10 | Euro-2 |
3. Конструктивные особенности
Материал: Высокопрочная латунь или легированная сталь (точный состав определяется техдокументацией ЯЗДА).
Ключевые параметры: Обеспечивает минимальный люфт в узле поворотной втулки, что критично для точности дозирования топлива.
Комплектация: Поставляется в сборе с осью для упрощения монтажа.
4. Технические характеристики
Артикул: 332.1111172 (оригинальный номер по каталогу ЯЗДА).
Габариты: Стандартизированы под серии ТНВД 323/324/337.
Ресурс: Рассчитан на 250 000 км пробега при соблюдении регламентов ТО.
Условия эксплуатации: Диапазон температур от −45°C до +120°C.
5. Производитель и контроль качества
АО "ЯЗДА" — ключевой поставщик топливной аппаратуры для двигателей КамАЗ, ЯМЗ, ММЗ (Минский моторный завод). Деталь изготавливается на автоматизированных линиях с многоступенчатым контролем:
Проверка твердости материала (метод Роквелла).
Тест на герметичность под давлением до 500 бар.
Контроль геометрии с точностью до 0.001 мм.
6. Интеграция в ремонтные комплекты
Втулка входит в состав ремкомплектов для капитального ремонта ТНВД:
Ремкомплект 337-1111001-40 (для ТНВД 337-40): Включает 4 единицы втулки.
Типовые заменяемые компоненты: При износе втулки параллельно рекомендуется замена плунжерных пар, уплотнительных колец и пружин толкателя.
