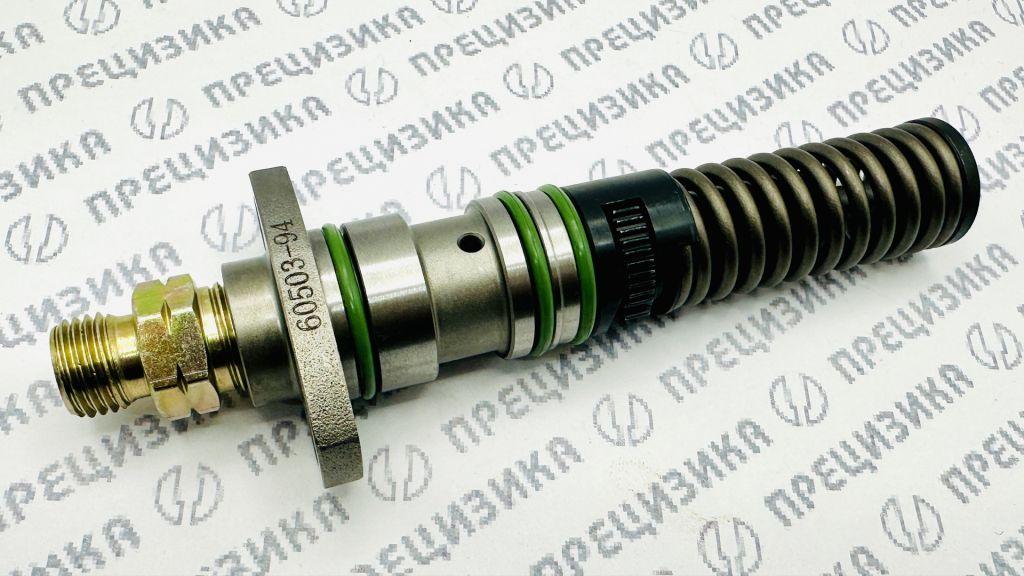

60503-94 Секция в сборе Д-240/-243 WEIFU
60503-94 Секция в сборе Д-240/-243 (EM9Pe) WEIFU
Артикул: 60503-94
Бренд: WEIFU
Произведено: Weifu High-Technology Group Co., Ltd. (Китай)
Описание
Секция высокого давления 60503-94 в сборе — это унифицированный узел рядного топливного насоса высокого давления (ТНВД), обеспечивающий дозирование и нагнетание топлива в один цилиндр дизельного двигателя. Конструктивно секция объединяет прецизионную плунжерную пару, нагнетательный клапан, механизм регулирования цикловой подачи и возвратную пружину с толкателем. Изделие поставляется в полной заводской комплектации и готово к монтажу в корпус насоса без дополнительной разборки.
Расположение
Узел монтируется в посадочное отверстие корпуса ТНВД и фиксируется штуцером нагнетательного клапана. Герметизация посадочного места обеспечивается резиновым уплотнительным кольцом. Каждая секция обслуживает один цилиндр двигателя. Толкатель секции взаимодействует с кулачковым валом, установленным в нижней части насоса.
Модели ТНВД
Секция 60503-94 применяется в следующих моделях рядных ТНВД:
| Модель ТНВД (WEIFU) | Аналог | Основные двигатели |
|---|---|---|
| PP4M9P1g-4201 | 4УТНИ-20 | Д-240, Д-243 |
| PP4M10P1f-3478G | 4УТНИ-420 | Д-243, Д-240 |
| PP4M10P1f-3480G | — | Д-245, Д-245С, Д-245С2 |
Назначение
Секция в составе ТНВД выполняет следующие функции:
- точное дозирование цикловой подачи топлива в зависимости от скоростного и нагрузочного режима двигателя;
- создание давления, необходимого для открытия распылителя форсунки и качественного распыла топлива;
- распределение топлива по цилиндрам в соответствии с порядком работы двигателя;
- резкая отсечка подачи топлива нагнетательным клапаном для предотвращения подвпрысков.
Типоразмер и обозначение, Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер и конструктивное исполнение | EM9Pe |
| Диаметр плунжера, мм | 9 |
| Полный ход плунжера, мм | 9 |
| Направление вращения (со стороны привода) | Правое |
| Рабочее давление нагнетания, кгс/см² (МПа) | 200–250 (19,6–24,5) |
| Материал плунжерной пары | Легированная сталь (аналог ШХ15) с термообработкой |
| Масса секции в сборе (ориентировочно), кг | ~0,65 |
| Конфигурация | Плунжерная пара EM9Pe, нагнетательный клапан, возвратная пружина с тарелками, толкатель, регулировочная обойма (зубчатый венец), уплотнительное кольцо, штуцер |
Состав секции в сборе
| Артикул компонента | Наименование |
|---|---|
| 60403-43 | Пара плунжерная EM9Pe |
| 60042-58 | Клапан нагнетательный в сборе |
| 34098735 | Прокладка клапанной пары (медная) |
| 32090173 | Пружина клапана нагнетательного |
| 33094291 | Упор пружины клапана (ограничитель хода) |
| 34098456 | Штуцер секции (крепление трубки высокого давления) |
| 32097558 | Пружина секции (возвратная) |
| 34098799 | Тарелка верхняя пружины секции |
| 00426-84 | Тарелка нижняя пружины секции |
| 20014-50 | Обойма регулировочная (зубчатый венец) |
| 31093196 | Кольцо уплотнительное резиновое (19×23×2,5 мм) |
Применимость
Двигатели
| Модель ТНВД | Применяемые двигатели |
|---|---|
| PP4M9P1g-4201 | Д-240, Д-243 |
| PP4M10P1f-3478G | Д-243, Д-240 |
| PP4M10P1f-3480G | Д-245, Д-245С, Д-245С2 |
Техника
Перечень моделей техники, на которые устанавливались указанные двигатели.
| Категория | Модели |
|---|---|
| Тракторы колесные | МТЗ-80, МТЗ-80Л, МТЗ-82, МТЗ-82Л, МТЗ-100, МТЗ-102, МТЗ-1021, Беларус 890, Беларус 892, Беларус 921, Беларус 922, Беларус 950, Беларус 952, Беларус 952.3, Беларус 952.4, Беларус 1005, Беларус 1021, Беларус 1021.1, Беларус 1025.2, Беларус 1025.3, Беларус 1025.4, Беларус 1220, Т-28, Т-28Х4М, Т-40, Т-40М, ЛТЗ-55 |
| Тракторы гусеничные | ТТЗ (модели на базе) |
| Погрузчики | 4014Д, 40261, 40271, 40811, 40816 |
| Экскаваторы | ЕК-12, ЕК-14, ЕК-18, ЭО-3323А |
| Дорожная техника | Виброкаток ВГ-1201, дорожные катки ДУ-63-1, ДУ-93, ДУ-47Б, ДУ-94 |
| Железнодорожная техника | МСШУ, ПРМ |
| Прочая техника | АДД (сварочные агрегаты), Беларус TL-120 |
Правила подбора и замены
Подбор секции осуществляется по модели ТНВД, а не только по модели двигателя. Основными параметрами являются диаметр плунжера (9 мм) и правое направление вращения насоса. Замена секции показана при снижении давления впрыска, неравномерной работе двигателя, падении мощности или в рамках капитального ремонта топливного насоса.
При монтаже требуется соблюдение чистоты: попадание абразивных частиц в зону плунжерной пары недопустимо и ведёт к немедленному выходу узла из строя. После установки секции обязательна регулировка ТНВД на специализированном стенде для настройки равномерности цикловой подачи и момента начала нагнетания. Замена одной секции без полной разборки насоса допустима при условии исправности остальных узлов.
О производителе и качестве продукции
Производитель — Weifu High-Technology Group Co., Ltd. (WEIFU), Китай. Компания специализируется на выпуске компонентов топливной аппаратуры для дизельных двигателей. Продукция изготавливается в соответствии с конструкторской документацией и техническими условиями заводов-разработчиков двигателей. Прецизионные детали проходят многоступенчатый контроль геометрических параметров и гидравлических характеристик. Поставляемые секции в сборе являются аналогами оригинальных узлов и обеспечивают штатные эксплуатационные показатели двигателей после квалифицированной установки и регулировки.
