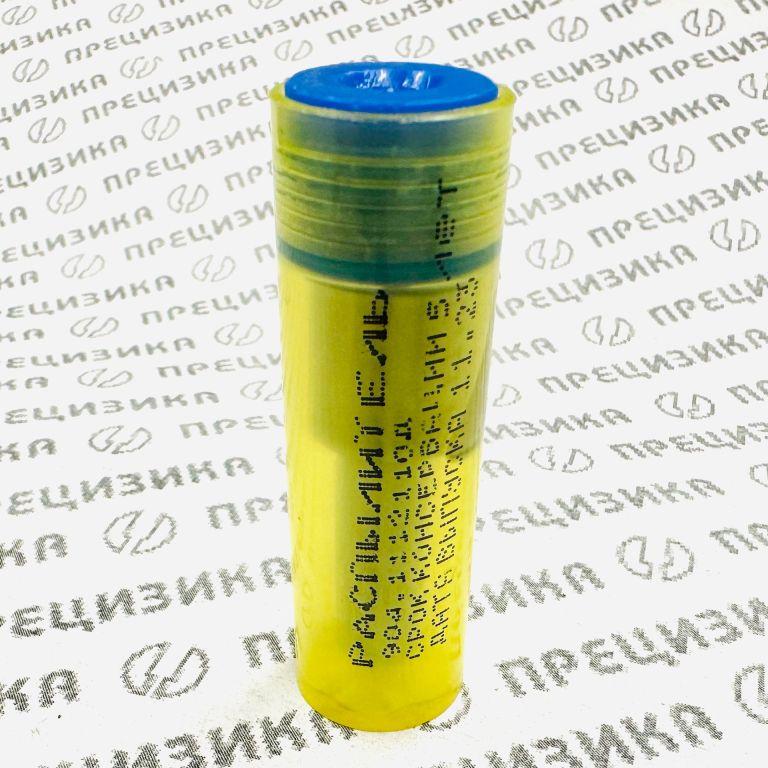

904.1112110-Д Распылитель форсунки. ЯЗДА 904Д
Распылитель 904.1112110-Д
Артикул: 904.1112110-Д
Бренд: ЯЗДА
Производитель: АО «Ярославский завод дизельной аппаратуры» (Россия)
Распылитель 904.1112110-Д представляет собой прецизионный сменный элемент дизельной форсунки закрытого типа. Изделие обеспечивает дозированную подачу и мелкодисперсное распыление топлива в камере сгорания под высоким давлением. Распылитель устанавливается в нижнюю часть корпуса форсунки и фиксируется накидной гайкой, обеспечивающей герметичность сопряжения. Внутри корпуса расположена игла, взаимодействующая со штангой форсунки; сопловая часть с отверстиями обращена в камеру сгорания.
При достижении заданного давления начала впрыска игла поднимается над седлом, открывая сопловые отверстия. По окончании цикла подачи игла опускается, обеспечивая резкую отсечку подачи топлива. Параметры распылителя непосредственно влияют на эффективность смесеобразования, полноту сгорания и экологические показатели дизеля.
Материал и технические характеристики
Корпус и игла распылителя изготовлены из легированной стали, прошедшей термическую обработку для получения высокой твёрдости и износостойкости. Прецизионная обработка сопрягаемых поверхностей гарантирует стабильность гидравлических параметров.
| Параметр | Значение |
|---|---|
| Типоразмер | «P» (прецизионный диаметр иглы 4 мм) |
| Количество сопловых отверстий | 6 шт. |
| Диаметр сопловых отверстий | 0,232 мм (±0,002 мм) |
| Эффективное проходное сечение | 0,180–0,195 мм² |
| Угол конуса распыла | 148° |
| Материал | Легированная сталь с термической обработкой |
| Вес | 0,0336 кг |
Давление начала впрыска задаётся не самим распылителем, а регулировочной шайбой, устанавливаемой в форсунку. Распылитель не является регулировочным элементом, однако его гидравлические характеристики должны строго соответствовать расчётному давлению. Отклонение параметров распылителя вследствие износа или несоответствия типоразмеру приводит к изменению фактического давления впрыска и нарушению рабочего процесса.
Аналоги, кросс-номера и альтернативные обозначения
Изделия выпускаются двумя заводами: 904.1112110-Д — АО «ЯЗДА», 904.1112110-1 — АО «АЗПИ». Они являются полными взаимозаменяемыми аналогами друг друга и соответствуют распылителю Bosch DLLA 148 P 1460 (0 433 171 904).
| Категория | Номера и обозначения |
|---|---|
| Основные номера Bosch | 0 433 171 904, 0433171904, DLLA 148 P 1460, DLLA148P1460, DLLA 148 P1460 |
| Взаимозаменяемые номера производителей | 904.1112110-Д (ЯЗДА), 904.1112110-1 (АЗПИ), 904.1112110 (базовый), 904-1112110, 9041112110, 904.1112110Д |
| Дополнительные кросс-номера | ZC42200, 904, 1460 |
Применимость
Форсунки
Распылители устанавливаются в форсунку 216.1112010А и её прямые аналоги 273.1112010-20, 273.1112010-31.
Альтернативные маркировки форсунки: 216-1112010, 216.1112010 (базовый номер без суффикса «А»), 216А, 216.
Важное уточнение: форсунки 216.1112010-01 и 216.1112010-02 используют другие распылители (905.1112110-1 и 906.1112110-1 соответственно) и не являются взаимозаменяемыми с 216.1112010А по распылителю.
Двигатели
| Двигатель | Экологический класс | Мощность |
|---|---|---|
| КАМАЗ-740.30-260 | Евро-2 | 260 л.с. |
| КАМАЗ-740.31-240 | Евро-2 | 240 л.с. |
| КАМАЗ-740.50-360 | Евро-2/3 | 360 л.с. |
| КАМАЗ-740.51-320 | Евро-2/3 | 320 л.с. |
| КАМАЗ-740.60-360 | Евро-3 | 360 л.с. |
| КАМАЗ-740.61-320 | Евро-3 | 320 л.с. |
| КАМАЗ-740.62-280 | Евро-3 | 280 л.с. |
| КАМАЗ-740.63-400 | Евро-3 | 400 л.с. |
Двигатели 740.30-260 и 740.31-240 являются основными (базовыми) для данного распылителя — именно на них он устанавливается штатно.
Техника
| Двигатель | Модели техники |
|---|---|
| КАМАЗ-740.30-260 | Бортовые: КАМАЗ 4326, 43114, 43115, 43118, 43253, 53215. Шасси и самосвалы: КАМАЗ 4355, 44108, 54115, 55111, 53228, 53229, 65111, 65115, 65116, 65117, 6540. Автобусы: НефАЗ-5299, ЛиАЗ |
| КАМАЗ-740.31-240 | Бортовые: КАМАЗ 4326, 43114, 43118, 43253, 53215, 44108. Шасси и самосвалы: КАМАЗ 4350, 53228, 53229, 54115, 55111, 65115. Автобусы: ЛиАЗ 5256.45, вахтовые автобусы на шасси КАМАЗ 43114-15 и 4326-15 |
| КАМАЗ-740.50-360 | Самосвалы и тягачи: КАМАЗ 6520, 6522, 65201, 65221, 65225, 65115, 65117, 6540, 6460, 5460. Спецтехника: шасси КАМАЗ-6350 (8×8), 63501 (8×8), НефАЗ-5299 |
| КАМАЗ-740.51-320 | Самосвалы: КАМАЗ 6520 (модификации), 6522, 65225, 65115 |
| КАМАЗ-740.60-360 | Самосвалы: КАМАЗ 6520, 6522, 65225. Седельные тягачи: КАМАЗ 5460. Шасси: КАМАЗ 6350 |
| КАМАЗ-740.61-320 | КАМАЗ 65111, 65115, 65116, 65117, 6540, 6520, 65222, 5460 |
| КАМАЗ-740.62-280 | Шасси: КАМАЗ 65111, 65115, 65116, 65117. Самосвалы: КАМАЗ 45143-012-62, 45143-013-62, 65115, 65111-020-62, 6540-028-62. Автобусы: НефАЗ-5299-11, НефАЗ-4208М |
| КАМАЗ-740.63-400 | Седельные тягачи и самосвалы: КАМАЗ 6460, 65222, 65225, 6520, 65201 |
Правила подбора и замены
- Идентификация форсунки. Перед подбором распылителя необходимо убедиться, что форсунка имеет маркировку 216.1112010А или 273.1112010-20 / 273.1112010-31. Форсунки 216.1112010-01 и 216.1112010-02 несовместимы с данным распылителем.
- Проверка типоразмера. Распылитель должен относиться к размерности «P» с диаметром иглы 4 мм, иметь 6 сопловых отверстий диаметром 0,232 мм и эффективное проходное сечение 0,180–0,195 мм². Отклонение хотя бы одного из параметров исключает установку.
- Сопоставление кросс-номеров. Допускается замена на распылители со следующими обозначениями: 904.1112110-1 (АЗПИ), 0 433 171 904 / 0433171904 (Bosch), DLLA 148 P 1460, ZC42200. Все перечисленные изделия являются полными взаимозаменяемыми аналогами.
- Контроль состояния регулировочной шайбы. Давление начала впрыска задаётся регулировочной шайбой, а не распылителем. При замене распылителя рекомендуется проверить и при необходимости заменить регулировочную шайбу в соответствии с техническими требованиями двигателя.
- Проверка после установки. После монтажа распылителя в форсунку необходима проверка герметичности, производительности и формы факела распыла на гидравлическом стенде. Несоответствие параметров хотя бы по одному из показателей является основанием для повторной дефектовки.
О производителе и качестве продукции
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) специализируется на производстве топливных насосов высокого давления, топливоподкачивающих насосов, прецизионных изделий для топливной аппаратуры (распылители, форсунки, плунжерные пары) и других компонентов. Продукцией завода оснащаются двигатели грузовых автомобилей «Урал», МАЗ, КрАЗ, автобусов ЛиАЗ и ПАЗ, а также техника «КАМАЗ», «Автодизель», «Алтайдизель», Минского и Тутаевского моторных заводов.
За время производства в Ярославле выпущено свыше 7,5 млн насосов для дизельных двигателей различных модификаций. В 2011 году система менеджмента качества завода сертифицирована по ГОСТ Р ИСО/ТУ 16949-2009. ЯЗДА является лауреатом премии Ярославской области «За лучшую работу в области качества», победителем Всероссийского конкурса «Сто лучших предприятий России», а также удостоен звания лауреата конкурса «Российский лидер качества».
На заводе внедрена производственная система ГАЗ, модернизированы механообработка, термообработка и сборочные линии. Проект по созданию компонентов стандарта Евро-5 получил поддержку Фонда развития промышленности, что подтверждает технологический уровень предприятия. ЯЗДА совместно с Ярославским моторным заводом выступает разработчиком и изготовителем комплектной топливной аппаратуры, включая форсунки и топливные рампы.
Распылитель 904.1112110-Д поставляется в индивидуальной антикоррозийной упаковке с маркировкой, содержащей артикул, дату производства и логотип АО «ЯЗДА».
