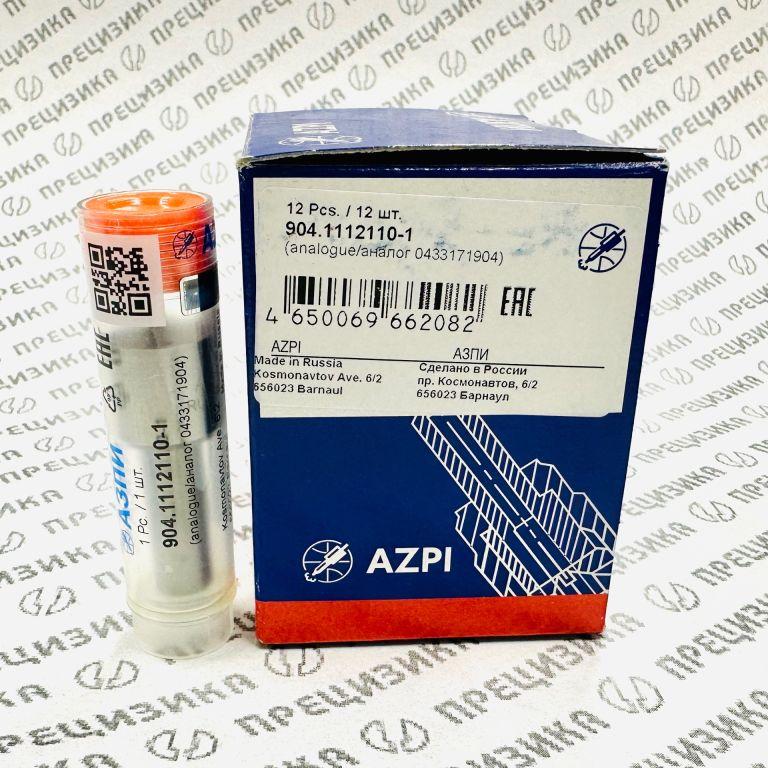

Распылитель 904.1112110-1 (АЗПИ)

Прецизионный сменный элемент дизельной форсунки закрытого типа, обеспечивающий дозированную подачу и мелкодисперсное распыление топлива в камере сгорания. Изделие производится АО «Алтайский завод прецизионных изделий» (АЗПИ, Россия). Полный аналог распылителя 904.1112110-Д производства АО «ЯЗДА» (Ярославский завод дизельной аппаратуры) и распылителя Bosch DLLA 148 P 1460 (0 433 171 904).

Материал и технические характеристики

Корпус и игла распылителя изготовлены из легированной стали с термической обработкой рабочих поверхностей, что обеспечивает высокую твёрдость и износостойкость.

Давление начала впрыска задаётся не самим распылителем, а регулировочной шайбой, устанавливаемой в форсунку. Увеличение толщины шайбы повышает давление, уменьшение — снижает.

Аналоги, кросс-номера и альтернативные обозначения

Все перечисленные номера обозначают один и тот же распылитель и могут использоваться для подбора взаимозаменяемых изделий.

Применимость

Распылитель 904.1112110-1 устанавливается в форсунки 216.1112010А, 216.1112010, 216-1112010, 216А, 216, а также в форсунки 273.1112010-20 и 273.1112010-31 (полные аналоги в сборе). Форсунки 216.1112010-01 и 216.1112010-02 используют другие распылители (905.1112110-1 и 906.1112110-1 соответственно) и не являются взаимозаменяемыми с 216.1112010А по распылителю.

Двигатели КАМАЗ-740.30-260 и КАМАЗ-740.31-240 являются основными (базовыми) для данного распылителя — именно на них он устанавливается штатно. Остальные модели двигателей используют распылитель в качестве совместимого сменного элемента при ремонте.

Правила подбора и замены

Замена распылителя производится при снижении качества распыла, падении давления впрыска, зависании иглы, закоксовывании сопловых отверстий или неравномерной работе цилиндров.

При подборе необходимо учитывать следующие параметры:

• типоразмер распылителя («P»);
• диаметр иглы (4 мм);
• количество и диаметр сопловых отверстий (6 × 0,232 мм);
• эффективное проходное сечение (0,180–0,195 мм²);
• угол конуса распыла (148°).

Перед установкой нового распылителя необходимо проверить состояние сопрягаемых поверхностей корпуса форсунки и гайки распылителя. Момент затяжки гайки распылителя должен соответствовать нормативам производителя. После замены требуется регулировка давления начала впрыска подбором регулировочных шайб и проверка качества распыла на стенде. Не допускается разукомплектование иглы и корпуса распылителя — детали являются прецизионной парой.

О производителе и качестве продукции

АО «Алтайский завод прецизионных изделий» (АЗПИ) — российское предприятие, специализирующееся на разработке и серийном выпуске топливной аппаратуры для дизельных двигателей. Завод является единственным в России и СНГ производственным объединением, разрабатывающим и серийно изготавливающим топливоподающие системы типа Common Rail, соответствующие экологическим нормам Euro-4 и Euro-5.

АЗПИ выпускает более 300 модификаций распылителей типов «P» и «S» по международной классификации, а также более 50 модификаций форсунок. Продукция поставляется на конвейеры ведущих дизелестроительных предприятий России и СНГ, включая ПАО «КАМАЗ», ОАО «Автодизель» (Ярославль), ОАО «Минский моторный завод» и ОАО «Алтайский моторный завод».

Система менеджмента качества предприятия сертифицирована на соответствие международному автомобильному стандарту IATF 16949:2016. Продукция производится в соответствии с конструкторской документацией ПАО «КАМАЗ» и проходит многоступенчатый контроль качества. В рамках программы импортозамещения разработано и выпускается свыше 150 моделей распылителей, используемых в качестве аналогов зарубежной автомобильной техники.

Гарантийный срок эксплуатации распылителя 904.1112110-1 составляет 12 месяцев.
