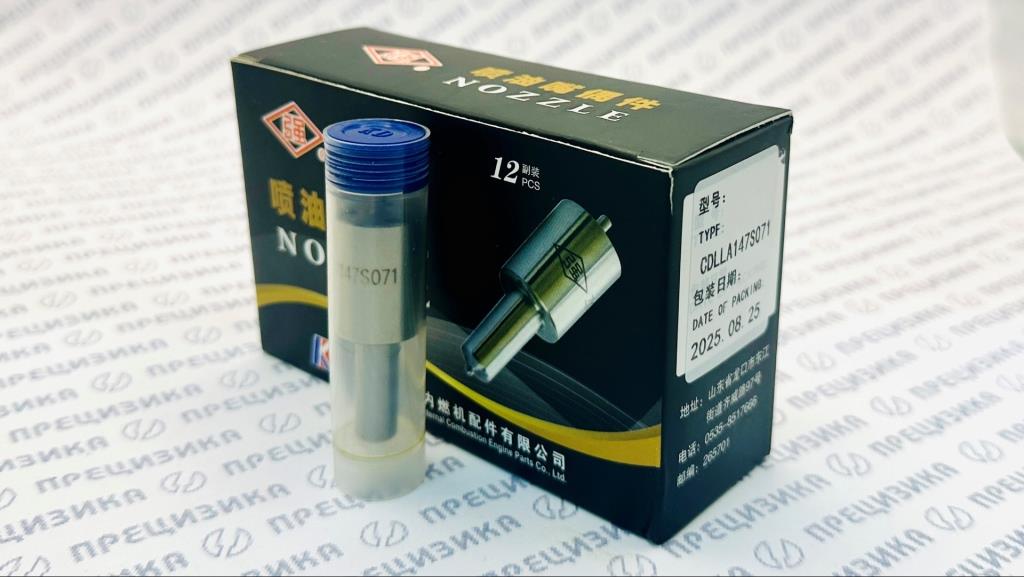

DLLA147S071 Распылитель форсунки Kangda Китай
Распылитель форсунки DLLA147S071 (J3200-1112030A)
Артикул: DLLA147S071.
Бренд: KANGDA.
Производитель: Shandong Kangda Precision Machinery Manufacturing Co., Ltd (Китай).
1. Назначение, материал и технические характеристики
Распылитель форсунки DLLA147S071 — прецизионный элемент топливной системы дизельного двигателя. Изделие предназначено для дозированной подачи и мелкодисперсного распыления топлива в камере сгорания. Распылитель относится к S-типу (штифтовый, valve nozzle). Конструктивная особенность — штифт на конце иглы, который обеспечивает заданную форму факела распыла для вихревых камер сгорания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | S-типа (штифтовый, valve nozzle) |
| Угол конуса распыла | 147° |
| Рабочее давление впрыска | 25–32 МПа (250–320 бар) |
| Давление открытия форсунки | ~220 бар (22 МПа) |
| Диаметр распыливающих отверстий | 0,28–0,32 мм |
| Количество распыливающих отверстий | 1 (штифтовый); уточняется по модификации |
| Материал иглы | Быстрорежущая сталь W6Mo5Cr4V2; 18CrNi8 |
| Материал корпуса | Легированная сталь |
| Термообработка | Вакуумная закалка |
| Твёрдость рабочей поверхности | HRC 62–65 |
| Диаметр запорного конуса иглы | 5,0–6,0 мм |
| Ход иглы | 0,35–0,50 мм |
| Герметичность по посадочному конусу | Не менее 30 с при 20 МПа |
| Масса | ~0,05–0,06 кг |
| Момент затяжки при установке | 60–80 Н·м |
| Сертификация | ISO 9001, TS 16949 |
2. Аналоги, кросс-номера и альтернативные обозначения
Взаимозаменяемость определяется не только совпадением номера, но и модификацией двигателя, форсунки в сборе и исполнением распылителя. Кросс-номера следует проверять по каталогам производителя.
| Обозначение | Категория | Примечание |
|---|---|---|
| DLLA147S071 | Основное обозначение | Типоразмер Bosch |
| F019122071 | Оригинальный номер Bosch | — |
| F 019 122 071 | Альтернативное написание Bosch | С пробелами |
| ZS071 | Краткое обозначение | Распространённое обозначение |
| J3200-1112030A | OEM Yuchai | Основной номер по каталогу Yuchai |
| J3200-1112030 | OEM Yuchai | Альтернативное написание без «A» |
| 330-1112030A | Альтернативный номер Yuchai | — |
| 330-1112030 | Альтернативный номер Yuchai | Альтернативное написание без «A» |
| CDLLA147S071 | Китайское обозначение | Префикс C |
3. Применимость
3.1. Форсунки в сборе, где применяется DLLA147S071
| Маркировка форсунки | Производитель / Бренд | Примечание |
|---|---|---|
| J3200-1112010A | Yuchai (Оригинал) | Основной номер форсунки в сборе |
| J3200-1112010 | Yuchai | Альтернативное написание без «A» |
| 330-1112000 | Yuchai | Альтернативный номер |
| 330-1112010 | Yuchai | Альтернативный номер |
| 4110000561222 | Yuchai | Дополнительный каталожный номер |
| CKBL68S001 | Yuchai / CK | Кросс-номер форсунки в сборе |
| CKBL68S004 | Yuchai / CK | Кросс-номер (для JAC CY4100ZLQ) |
| J4100-1112010 | Yuchai | Номер для двигателей серии 4100 |
| ZCK155S529 | Zexel / Китайские производители | Кросс-номер, часто указывается как аналог |
| SCK155S529 | Zexel / Китайские производители | Вариант написания кросс-номера |
| 860112908 | — | Дополнительный номер |
3.2. Двигатели
Основная группа — Yuchai
| Серия двигателей | Модели и модификации |
|---|---|
| YC6108 | YC6108, YC6108G, YC6108ZQB, YC6108ZLCB |
| YC6105 | YC6105ZQC, YC6105ZLQ |
| YC6B125 | YC6B125, YC6B125-T11, YC6B125-T21, YC6B125-T22 |
| YC4D | YC4D, YC4D80 |
| YC4E | YC4E |
| YC4F | YC4F |
| YC4B90-T10 | YC4B90-T10 (экскаватор-погрузчик XCMG WZ30-25) |
| YC6J | YC6J, YC6J125Z |
| YC6A | YC6A |
| YC6L | YC6L |
| YC6M | YC6M |
| YC4108 | YC4108 |
| YC2108 | YC2108 |
| YC4A105Z-T20 | YC4A105Z-T20 |
Дополнительные группы
| Группа | Двигатели |
|---|---|
| JAC / Chaochai | CY4100ZLQ |
| DongFeng | ZN490BT, ZN390, ZN485 |
| Xichai | 6110, 4100, 4102, 4105, 4108 |
| Dachai | 515S, CY6102BQ, CY6102BG |
| Shifeng | 4100 (JD4100BT3) |
| Laidong | 4100 (KM4100BT) |
| Jiangdong | 4100, 4102, 4105, 1125 |
| Changchai | 1115, 1125 |
| Yangdong | 4100 (Y4100) |
| ZS / ZH | ZS1100, ZH1100, ZS1115 |
3.3. Техника
Грузовые автомобили и шасси
- Самосвалы: CDW3090P1G (Chengdu Wangpai), EQ3082FL (Dongfeng), EQ3105AP (Dongfeng Yunnan), FJ3052ML (Fujian), FJ3053GL (Fujian), HY3092F (Hanyang), STQ3061CL5Y2 (Sitom), STQ3091L4A4 (Sitom), STQ3093CL5Y31 (Sitom), STQ3093CL6Y3 (Sitom).
- Бортовые грузовики и шасси: FJ1080M (Fujian), HY1100GCM (Hanyang), STQ3093CL3Y2 (шасси для мусоровоза Sitom).
- Седельные тягачи: STQ4100CL2Y2 (Sitom).
Автобусы и спецтехника
- Средние автобусы грузоподъёмностью 5–6 тонн.
- Топливозаправщик HQG5100GJYFD (Chufeng).
Погрузчики
- SDLG LG933, SDLG LG936, SDLG LG936L
- Changlin 936, Changlin ZLM30E-5
- Lonking ZL30F
- Foton FL935E
- Lingong Teji 30
- XCMG LW300F, LW300FN, XCMG ZL30G, XCMG ZL30FV, XCMG LW321F, XCMG ZL30F, ZLM30-5
- XG932II
Сельскохозяйственная техника
- Самоходные рисоуборочные и пшеничные комбайны производительностью 4–8 кг/сек.
- Самоходные кукурузоуборочные комбайны 4YZ-4/5.
- Тракторы (включая Deutz-Fahr CD1104 с YC6B125-T22).
Строительная и дорожная техника
- Экскаваторы серии YC6108.
- Катки YC6108G.
- Автогрейдеры YC6108G.
- Экскаватор-погрузчик XCMG WZ30-25 (двигатель Yuchai YC4B90-T10).
Судовая техника
- Малые суда и малые рыболовные суда.
- Судовые генераторные установки мощностью 90–120 кВт.
- Рыболовные суда длиной 15–25 метров.
- Транспортные суда грузоподъёмностью 250–1000 тонн.
- Морские генераторные установки мощностью 50–150 кВт.
4. Правила подбора и замены
- Подбор выполнять по артикулу DLLA147S071, OEM-номеру J3200-1112030A, маркировке форсунки в сборе и модели двигателя. Кросс-номера применять после проверки по каталогу производителя.
- Сверять технические параметры: тип распылителя S-штифтовый, угол распыла 147°, давление открытия ~220 бар, рабочий диапазон 25–32 МПа, диаметр распыливающего отверстия 0,28–0,32 мм, ход иглы 0,35–0,50 мм, диаметр запорного конуса 5,0–6,0 мм, материал и термообработку.
- Учитывать модификацию двигателя и форсунки. Одинаковые кросс-номера могут относиться к разным исполнениям. Внешнее сходство не является основанием для замены.
- Замену производить при износе распылителя, нарушении формы факела распыла, потере герметичности, отклонении давления открытия, повышенной дымности или неустойчивой работе двигателя.
- Перед установкой очистить посадочные поверхности, заменить уплотнительные шайбы и прокладки. Момент затяжки — 60–80 Н·м.
- После сборки проверить форсунку на стенде: давление открытия, герметичность по посадочному конусу (не менее 30 с при 20 МПа), форму и равномерность распыла.
- Не допускается притирка иглы, изменение хода иглы, диаметра отверстия или иная механическая доработка распылителя.
- После установки проверить герметичность соединений, работу двигателя на холостом ходу и под нагрузкой, отсутствие утечек топлива. При необходимости проверить состояние топливного насоса высокого давления и фильтров.
5. О производителе и качестве продукции
Shandong Kangda Precision Machinery Manufacturing Co., Ltd — предприятие по производству топливной аппаратуры. Основано в 1946 году. Расположено в провинции Шаньдун, г. Лункоу. Входит в состав Yantai Hongan Group. Располагает пятью производственными площадками общей площадью свыше 400 000 м², штат — более 3000 сотрудников.
Номенклатура продукции: топливные насосы высокого давления, форсунки, прецизионные распылители, плунжерные пары, нагнетательные клапаны, насосы гидроусилителя руля. Производство сертифицировано по ISO/TS 16949 и ISO 9001.
Распылитель DLLA147S071 выпускается под брендом KANGDA. Изделие проходит вакуумную закалку, контроль твёрдости рабочей поверхности HRC 62–65 и гидравлические испытания. Поставляется как самостоятельный элемент для форсунок Yuchai и совместимых систем.
