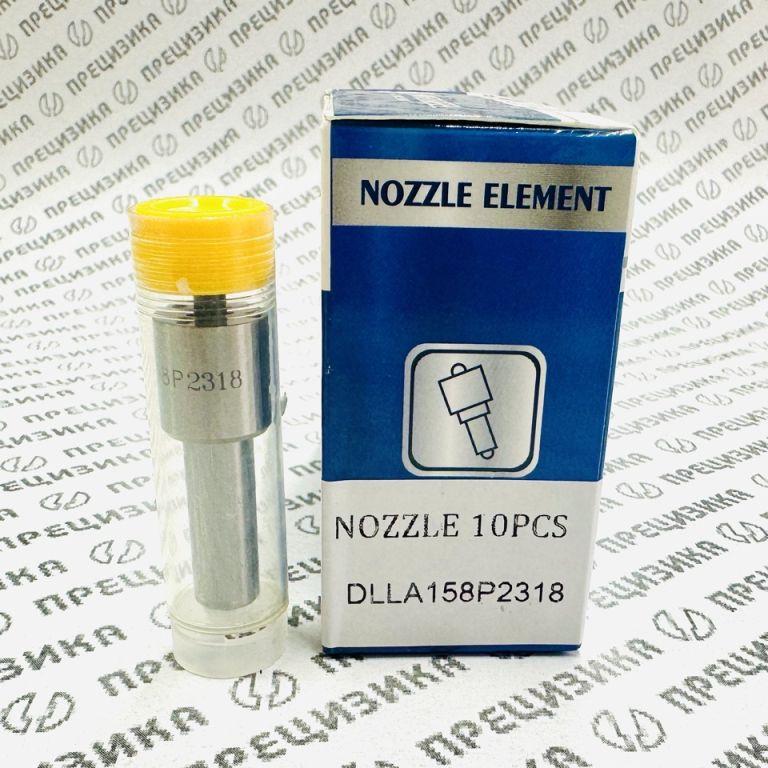

DLLA158P2318 Распылитель форсунки United Diesel
Распылитель 0433172318 / DLLA158P2318 — развёрнутое описание
Идентификация товара
| Параметр | Значение |
|---|---|
| Артикул | DLLA158P2318 |
| OEM-номер | 0 433 172 318 / 0433172318 |
| Бренд | United Diesel |
| Производитель | United Diesel |
| Страна производства | Китай |
| Тип изделия | Распылитель дизельной форсунки Common Rail |
1. Описание и конструктивные особенности
Распылитель DLLA158P2318 — сменный прецизионный элемент дизельной форсунки системы Common Rail. Предназначен для установки в корпус форсунки вместо изношенного распылителя. Изделие состоит из корпуса распылителя и запорной иглы. Не является готовой форсункой.
Распылитель относится к типу DLLA: дырчатый, удлинённый, с фиксацией штифтами. Конструкция обеспечивает многоструйный впрыск топлива под высоким давлением.
Расшифровка обозначения DLLA158P2318
| Код | Расшифровка |
|---|---|
| D | Düse — сопло, распылитель |
| L | Loch — дырчатый тип, многоструйное распыление |
| L | Lang — удлинённое исполнение корпуса |
| A | Тип фиксации в корпусе форсунки |
| 158 | Угол конуса распыла топлива, градусы |
| P | Диаметр запорной иглы 4 мм |
| 2318 | Заводской код модификации распылителя |
Конструктивные параметры
| Параметр | Значение |
|---|---|
| Тип распылителя | Дырчатый, удлинённый, многоструйный |
| Угол конуса распыла | 158° |
| Диаметр запорной иглы | 4 мм |
| Количество сопловых отверстий | 8 |
| Диаметр соплового отверстия | 0,196 мм |
| Рабочее давление системы | до 2000 бар |
| Материал | Легированная сталь с азотированием |
| Твёрдость рабочих поверхностей | 58–62 HRC |
| Посадка иглы | Прецизионная, зазор 1–3 мкм |
2. Назначение
Распылитель DLLA158P2318 применяется для ремонта и восстановления дизельных форсунок Bosch CRIN2-16. Основное назначение — замена изношенного распылителя в форсунках с заводскими номерами:
- 0 445 120 325 / 0445120325
- 651.111201 / 651111201
- 651.1112010 / 6511112010
Изделие обеспечивает мелкодисперсный распыл топлива, необходимое распределение факела по камере сгорания и соответствие параметров впрыска требованиям двигателей экологического стандарта Евро-4.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Каталожные номера и аналоги
| Производитель / поставщик | Номер | Примечание |
|---|---|---|
| Bosch | 0 433 172 318 / 0433172318 | Оригинальный номер распылителя |
| Bosch | DLLA158P2318 | Типовое обозначение |
| АЗПИ | А-02-155-00-00-01 / А02155000001 | Аналог |
| United Diesel | DLLA158P2318 | Изделие по настоящему описанию |
В электронных каталогах также могут встречаться обозначения: RU DLLA158P2318, RUDLLA158P2318. Они не являются заводскими номерами Bosch и используются преимущественно для поиска.
3.2. Типоразмер
| Параметр | Значение |
|---|---|
| Серия | DLLA |
| Угол распыла | 158° |
| Диаметр иглы | 4 мм |
| Количество отверстий | 8 |
| Диаметр отверстий | 0,196 мм |
| Код модификации | 2318 |
3.3. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса и иглы | Высоколегированная сталь |
| Обработка | Азотирование, цементация, доводка |
| Твёрдость | 58–62 HRC |
| Рабочее давление | до 2000 бар |
| Количество сопловых отверстий | 8 |
| Диаметр отверстий | 0,196 мм |
| Диаметр иглы | 4 мм |
| Угол распыла | 158° |
| Точность посадки иглы | Зазор 1–3 мкм |
4. Применимость
4.1. Форсунки
| Обозначение | Номер | Тип | Применимость |
|---|---|---|---|
| Bosch | 0 445 120 325 / 0445120325 | CRIN2-16 | Основное применение |
| ЯМЗ | 651.111201 / 651111201 | CRIN2-16 | Основное применение |
| ЯМЗ | 651.1112010 / 6511112010 | CRIN2-16 | Основное применение |
| ЯМЗ | 651.1112010-10 | CRIN2-16 | Применяется в отдельных комплектациях |
| Bosch | 0 445 120 142 / 0445120142 | CRIN2-16 | Требует проверки: в стандартной комплектации ЯМЗ-650 Евро-3 обычно используется другой распылитель с углом 150° |
| ЯМЗ | 650.1112010 / 6501112010 | CRIN2-16 | Требует проверки: относится к форсункам ЯМЗ-650, применение DLLA158P2318 возможно только при подтверждённой заводской замене |
4.2. Двигатели
| Двигатель | Применимость |
|---|---|
| ЯМЗ-651 | Основное применение |
| ЯМЗ-651.10 | Основное применение |
| Модификации ЯМЗ-651.10 | Основное применение |
| ЯМЗ-650.10 | Только в комплектациях с форсункой 0 445 120 325 / 651.1112010. Базовая комплектация Евро-3, как правило, не применяется |
4.3. Техника
Двигатели ЯМЗ-651.10 устанавливаются на следующие группы техники:
| Группа техники | Модели |
|---|---|
| Грузовые автомобили и седельные тягачи | МАЗ-5340, 5440, 6312, 6430, 6501, 6516; Урал NEXT, 630701, 63685, 6563, 6370, 690222; КрАЗ-7633, Н23.2, М21.2R, Н22.1; Тонар-45251, 6423, 6428, 5422; МЗКТ-652715, 700610, 750100 |
| Самосвалы | Исполнения указанных шасси |
| Автобусы | ЛиАЗ с двигателями ЯМЗ-651; автобусы на шасси МАЗ и Урал |
| Специальная техника | Автокраны, бетоновозы, коммунальная и дорожная техника на указанных шасси |
Модели Валдай, ГАЗон NEXT, Садко из исходного перечня в стандартных заводских комплектациях не оснащаются двигателями ЯМЗ-651/650. Их совместимость возможна только при нестандартной установке двигателя ЯМЗ-651 и должна подтверждаться по VIN, номеру двигателя и каталогу завода-изготовителя.
5. Правила подбора и замены
- Перед заказом необходимо сверить номер форсунки, угол распыла, диаметр иглы и количество сопловых отверстий.
- Не допускается замена распылителя DLLA158P2318 на распылители с углом 150° или 152°, предназначенные для других комплектаций ЯМЗ-650.
- Замена распылителя выполняется на специализированном стенде. После сборки форсунка должна пройти проверку давления, герметичности, качества распыла и обратного слива.
- При монтаже следует использовать чистый инструмент и калибровочную жидкость. Попадание абразивных частиц на прецизионные поверхности не допускается.
- Рекомендуется одновременно заменять уплотнительные кольца, шайбы и при необходимости топливные фильтры.
- Распылитель не подлежит самостоятельной разборке и регулировке. Прецизионная пара подбирается селективно.
- Перед установкой аналога United Diesel следует проверить геометрию и гидравлические параметры на стенде.
6. О производителе, качестве продукции
United Diesel — бренд, под которым выпускаются компоненты дизельной топливной аппаратуры. Страна производства — Китай. Номенклатура включает распылители, клапаны и ремонтные комплектующие для систем Common Rail.
Маркировка изделия выполнена по принципу Bosch для упрощения идентификации. Производитель заявляет соответствие геометрических и гидравлических параметров распылителя DLLA158P2318 оригинальному номеру Bosch 0 433 172 318.
Фактическая работоспособность распылителя подтверждается стендовыми испытаниями после сборки форсунки. Ресурс изделия зависит от качества топлива, состояния форсунки, давления в системе и соблюдения сроков технического обслуживания.
