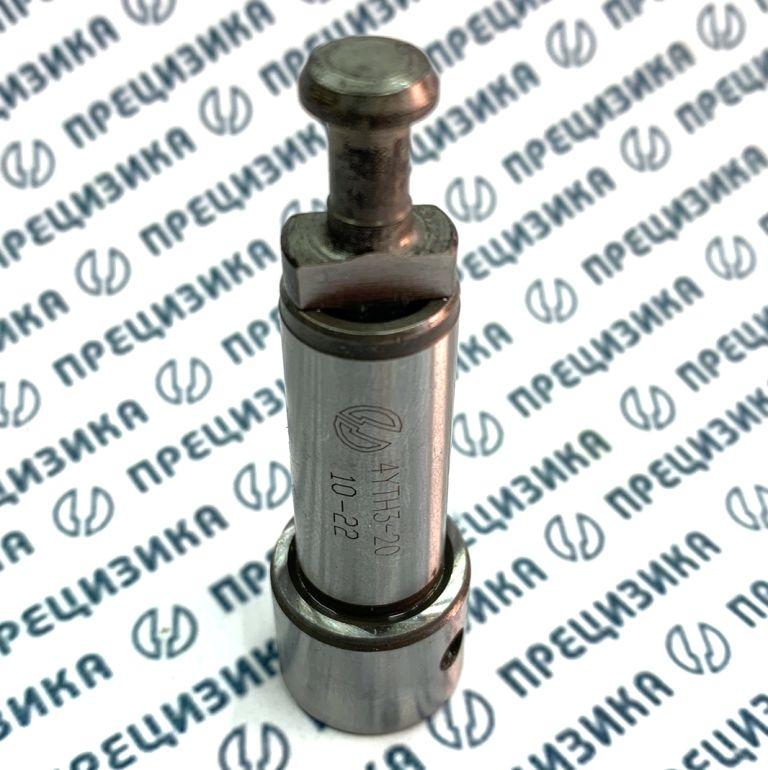

Пара плунжерная 4УТНЗ.1111410-20 (ремонтная)

Артикул: 4УТНЗ.1111410-20
Бренд: Прецизика
Производитель: ПФК ПРЕЦИЗИКА

1. Описание

Плунжерная пара 4УТНЗ.1111410-20 представляет собой прецизионный сборочный узел топливной аппаратуры дизельных двигателей. Изделие поставляется в виде ремонтного комплекта, состоящего из двух точно сопряжённых элементов: плунжера и втулки (гильзы). Узел предназначен для восстановления работоспособности рядных топливных насосов высокого давления (ТНВД) при капитальном ремонте или при замене изношенных оригинальных пар.

Ремонтная пара отличается тем, что один из её компонентов — втулка — проходит полный цикл восстановительной механической обработки. Исходная втулка, сохранившая допустимый ресурс, подвергается шлифованию, хонингованию и притирке рабочего отверстия. Данные операции возвращают геометрические параметры и класс чистоты поверхности к значениям, соответствующим новой детали.

Плунжер для ремонтного комплекта изготавливается новым. Материал плунжера — сталь марки 25Х5М с последующим азотированием, что обеспечивает высокую поверхностную твёрдость и износостойкость. Диаметр рабочей части плунжера составляет 10 мм.

Сборка пары производится по методу селективной взаимозаменяемости. Все изготовленные и восстановленные детали проходят стопроцентный контроль геометрических размеров и сортируются по размерным группам в пределах расчётного допуска. На финальной стадии соединяются детали одной размерной группы. Такой подход гарантирует стабильный гидравлический зазор в сопряжении «плунжер — втулка» (1,5–2,5 мкм), необходимый для одновременного обеспечения герметичности при высоком давлении и свободного перемещения плунжера. Каждая собранная пара проходит контроль гидроплотности на специализированном стенде.

2. Аналоги

Изделие по конструктивным и присоединительным параметрам полностью соответствует оригинальным плунжерным парам, указанным в таблице. Допускается прямая замена при ремонте ТНВД.

3. Расположение

Плунжерная пара устанавливается в каждую секцию высокого давления рядного ТНВД. Втулка запрессовывается в корпус насоса или в специальную обойму. Плунжер сопрягается с толкателем и поводком рейки. Узел размещается непосредственно в зоне нагнетания топлива и функционирует под воздействием кулачкового вала ТНВД.

4. Назначение

В составе топливного насоса высокого давления плунжерная пара выполняет следующие функции:

• точное объёмное дозирование порций дизельного топлива в соответствии с нагрузочным и скоростным режимами работы двигателя;
• создание высокого давления, необходимого для качественного распыла топлива форсункой;
• герметичное отсечение надплунжерного объёма при обратном ходе плунжера, исключающее подтекание топлива и обеспечивающее чёткое окончание впрыска.

5. Типоразмер и обозначение, материал и технические характеристики

6. Применимость ТНВД, двигатели, техника

Плунжерная пара 4УТНЗ.1111410-20 применяется в составе перечисленных ниже моделей рядных четырёхплунжерных ТНВД. Таблица содержит сведения о совместимых насосах, соответствующих им дизельных двигателях и технике, на которой данные агрегаты устанавливаются.

7. Правила подбора и замены

Подбор плунжерной пары должен выполняться с учётом модели ТНВД и каталожного номера оригинальной детали. При использовании ремонтной пары необходимо убедиться в соответствии ключевых параметров: диаметр плунжера 10 мм, одна отсечная спираль, отсутствие лыски, соосные отверстия во втулке.

При замене плунжерных пар требуется соблюдение следующих условий:

• проведение дефектовки корпусных деталей ТНВД и кулачкового вала; установка новых или восстановленных пар в насос с критическим износом посадочных мест не допускается;
• плунжерные пары в одном ТНВД должны быть приведены к единой размерной группе либо заменены полным комплектом;
• сборка и регулировка ТНВД должны выполняться в условиях специализированной мастерской с применением стендов для проверки гидроплотности и настройки цикловой подачи;
• ремонтная пара, прошедшая селективную сборку, не требует дополнительной притирки; разукомплектование пары (замена плунжера или втулки по отдельности) запрещено.

8. О производителе и качестве продукции

Плунжерная пара 4УТНЗ.1111410-20 выпускается под брендом Прецизика на предприятии ПФК ПРЕЦИЗИКА, которое специализируется на производстве прецизионных элементов топливной аппаратуры и ремонтных комплектов для дизельной техники.

Технологический процесс предприятия охватывает полный цикл изготовления новых плунжеров и восстановления втулок. Восстановление ведётся на прецизионном шлифовальном и хонинговальном оборудовании. Контроль геометрических параметров осуществляется измерительным инструментом и калибрами с точностью до 0,001 мм. Все собранные пары проходят обязательную проверку гидроплотности на стендах, имитирующих реальные рабочие условия.

Качество продукции подтверждено действующей системой менеджмента и многолетним опытом поставок на ремонтные предприятия и в розничную сеть. Ремонтная плунжерная пара по своим эксплуатационным характеристикам (гидроплотность, ресурс) соответствует показателям оригинальных новых пар, имея при этом более низкую стоимость, что позволяет сократить затраты на восстановление топливной аппаратуры без снижения её функциональных параметров.
