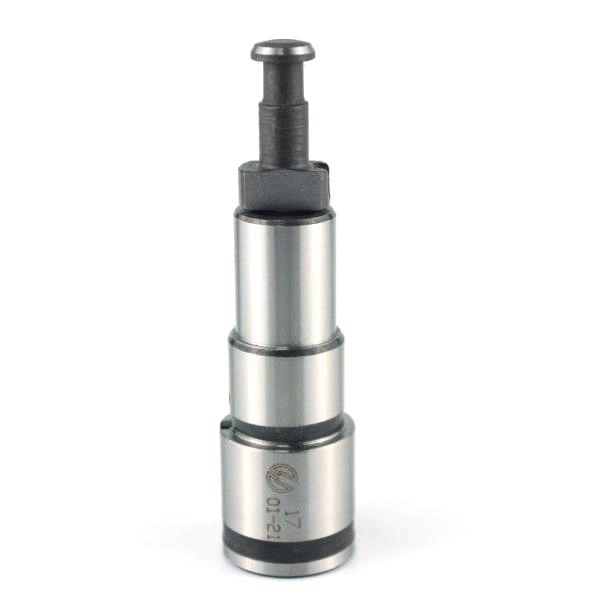

17.1111150 Плунжерная пара Прецизика 17
Плунжерная пара 17.1111150-01 (ремонт)
Артикул: 17.1111150-01
Бренд: Прецизика
Производитель: Компания ПРЕЦИЗИКА (Россия)
1. Описание, конструктивные особенности
Плунжерная пара 17.1111150-01 представляет собой восстановленный прецизионный узел секции высокого давления рядных топливных насосов высокого давления (ТНВД) дизельных двигателей. Изделие поставляется в виде ремонтного комплекта, состоящего из нового плунжера и восстановленной втулки (гильзы).
Конструктивно пара состоит из двух основных деталей:
- Плунжер — подвижная деталь, совершающая возвратно-поступательные движения.
- Втулка — неподвижная деталь, в которой перемещается плунжер.
Плунжер изготовлен из стали марки 25Х5М с последующим азотированием рабочей поверхности. Втулка проходит полный цикл механической обработки, включающий шлифование, хонингование и притирку внутреннего отверстия до параметров, соответствующих требованиям к новой детали.
Сборка осуществляется методом селективной взаимозаменяемости. Все компоненты после обработки проходят 100 % контроль размеров и сортируются на размерные группы. Сопряжение формируется из деталей одной группы, что обеспечивает монтажный зазор в пределах 1,5–2,5 мкм и гарантирует стабильную работу ТНВД.
В исполнении 17.1111150-01 плунжер имеет две отсечные канавки, что соответствует экологическому стандарту Евро-2. Профиль отсечной кромки обеспечивает управление углом опережения впрыска по нагрузке.
2. Назначение
Основное назначение плунжерной пары — точное дозирование и подача дизельного топлива под высоким давлением (до 1500–2000 бар) к форсункам. От технического состояния этой пары напрямую зависят:
- мощность и крутящий момент двигателя;
- топливная экономичность;
- экологические показатели (дымность, токсичность отработавших газов);
- стабильность работы двигателя на всех режимах.
Пара выполняет две ключевые функции:
- Создание высокого давления топлива, необходимого для впрыска в цилиндры.
- Точное цикловое дозирование топлива и герметичное отсечение надплунжерного объёма в конце хода нагнетания.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Типоразмер и обозначения
| Параметр | Значение |
|---|---|
| Основной артикул | 17.1111150-01 |
| Базовый артикул (без суффикса) | 17.1111150 |
| Обозначение без пробелов | 17111115001 |
| Предыдущее обозначение | 17-1111150 |
| Старый формат | 171111150-01 |
| Обозначение с префиксом «YW» | YW17.1111150 |
| Альтернативное обозначение | 911 111 115 0 |
3.2. Аналоги и альтернативные обозначения
| Категория | Обозначение | Производитель / примечание |
|---|---|---|
| Действующий оригинал | 17.1111150-01 | АО «ЯЗДА» |
| Предыдущее обозначение (снято с производства) | 17.1111150 | АО «ЯЗДА» |
| Ремонтный аналог (восстановленная втулка + новый плунжер) | 17.1111150 | ПФК «Прецизика» |
| Конструктивный аналог (другая серия, Ø12 мм) | 421.1111150-30 | АЗПИ / Прецизика |
| Китайский аналог | W1348 (Ø12 мм) | Yangzhou Weiye |
| Китайский аналог | U673 | WEIFU |
3.3. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр плунжера | 12 мм |
| Экологический стандарт | Евро-2 |
| Материал плунжера | Сталь 25Х5М, азотирование рабочей поверхности |
| Материал втулки | Сталь (в оригинале — новая; в ремонтном исполнении — восстановленная) |
| Зазор в сопряжении | 1,5–2,5 мкм |
| Метод достижения точности | Селективная сборка по размерным группам |
| Вес (справочно) | 0,19–0,20 кг |
| Габариты (Д × Ш × В, справочно) | 0,1 × 0,03 × 0,03 м |
| Секция ТНВД | 17.1111130-02 (корпус 177, нагнетательный клапан 17-220) |
| Сертификат соответствия | ЕАЭС RU С-RU.НА96.В.03836/24 |
4. Применимость ТНВД, двигатели, техника
4.1. Совместимые ТНВД
| Семейство ТНВД | Модификации |
|---|---|
| 17 | 17, 17-10, 17-20, 17-30, 17-40; полные номера: 17.1111005 и модификации |
| 171 | 171, 171-10, 171-20, 171-30, 171-40, 171-50, 171-60, 171-70; полные номера: 171.1111005, -10 … -70 |
| 172 | 172 |
| 174 | 174 |
| 176 | 176, 176-10, 176-20, 176-40; 176.1111005-20, -40 |
| 185 | 185, 185-20, 185-30, 185-40, 185-50, 185-60, 185-90; 185.1111005, -10 … -90 |
| 186 | 186 |
| 135 | ТНВД-135 |
| 175 | ТНВД-175 |
4.2. Двигатели
Двигатели ТМЗ (Тутаевский моторный завод)
- ТМЗ-8421.10 (модификации -10, -20, -30)
- ТМЗ-8423.10
- ТМЗ-8424.10 (модификации -01, -021, -03, -031, -033, -034, -04, -05, -06, -07, -08)
- ТМЗ-8431.10
- ТМЗ-8435.10
- ТМЗ-8481.10 (модификации -01, -02, -04, -05, -07, -11)
- ТМЗ-8482.10 (модификации -01)
- ТМЗ-8486.10 (модификации -02, -03, -04)
- ТМЗ-8522.10, ТМЗ-8526.10, ТМЗ-85226.10
Двигатели ЯМЗ (Ярославский моторный завод)
- ЯМЗ-236НЕ2, ЯМЗ-236БЕ2, ЯМЗ-236М2
- ЯМЗ-238БЕ2, ЯМЗ-238ДЕ, ЯМЗ-238ДЕ2 (-1, -2), ЯМЗ-238М2 (-1, -2, -4, -5, -6, -7), ЯМЗ-238НД (2, 3, 4, 5)
- ЯМЗ-7511, ЯМЗ-7511.10 (модификации -01, -02, -06, -10, -12)
- ЯМЗ-7512.10 (-02, -04)
- ЯМЗ-7513.10 (-03, -04)
- ЯМЗ-7514.10
- ЯМЗ-7601, ЯМЗ-7601.10 (-01, -02)
- ЯМЗ-8401.10 (-02, -05, -06, -24)
- ЯМЗ-Э8401.10-09, ЯМЗ-Э8401.10-19
- ЯМЗ-850.10 (-01), ЯМЗ-8501.10, ЯМЗ-8502.10, ЯМЗ-8503.10 (-01)
4.3. Техника
Карьерные самосвалы БелАЗ
- БелАЗ-7540, 75404 (ТМЗ-8424.10-07)
- БелАЗ-7548, 75481, 75488, 75489 (ЯМЗ-8401.10, -05)
- БелАЗ-74212 (ТМЗ-8424.10-04, аэродромный тягач)
- БелАЗ-7821, 7822, 7823, 78231 (ТМЗ-8424.10-06, фронтальные погрузчики)
Спецшасси МЗКТ (VOLAT)
- МЗКТ-79091, 79092, 79093 (ТМЗ-8424.10-03)
- МЗКТ-75165, 751650 (ТМЗ-8424.10-03)
- МЗКТ-74131 (ЯМЗ-8401.10-24)
- МЗКТ-65271, 65272, 6922, 69221, 69222 (ЯМЗ-7511.10-06, 7513.10-03, -04)
- МЗКТ-74181 (ЯМЗ-7513.10-03)
- МЗКТ-65151 (ЯМЗ-7512.10-02)
- МЗКТ-8021, 80211 (ЯМЗ-7511.10-01, -06)
Грузовые автомобили МАЗ
- МАЗ-54321, 63172, 64221, 64224, 64228 (ТМЗ-8421.10, ЯМЗ-7511.10)
- МАЗ-533608, 543208, 544008, 630308, 631708, 640308, 641708, 642208, 642508 (ЯМЗ-7511.10-01, -02)
Грузовые автомобили «Урал»
- Урал-4320, 43204, 4420, 5557, 5831, 6367, 63634, 63674, 63685, 532301, 532361, 632341, 692341, 6563 (ЯМЗ-7601.10)
Автомобили КрАЗ
- КрАЗ-6510М, 64431, 7133С4, 7133С6, 7133Н4, 7133Н6 (ЯМЗ-238БЕ2)
Тракторы «Кировец» (ПТЗ)
- К-700, К-744Р2, К-744Р3, К-744Р4, К-745 (ТМЗ-8481.10, -02, -04)
- К-701М-ВК (ТМЗ-8486.10-04)
Промышленные тракторы и погрузчики (Промтрактор)
- Т-35.01Я, ТГ-503Я, ТК-25.02, ПК-12.02 (ЯМЗ-850.10, -01)
Гусеничные транспортеры «Витязь» (ИЗТМ)
- ДТ-10ПМ, ДТ-20ПМ, ДТ-30ПМ (ЯМЗ-Э8401.10-09, -19)
Брянский автомобильный завод (БАЗ)
- БАЗ-69096, 69099 (ТМЗ-8424.10-031)
Курганский завод колёсных тягачей (КЗКТ)
- КЗКТ-7428, 8003, 8005, 8014 (ТМЗ-8424.10-05, -08; ЯМЗ-8401.10)
МоАЗ
- МоАЗ-75051, 4048 (ЯМЗ-7512.10-04)
Сельхозтехника
- Кормоуборочные комбайны КВК-800 «Гомсельмаш» (ТМЗ-8486.10-02, -04)
- Тракторы Buhler Versatile 435, 535; New Holland Tj530 (ТМЗ-8486.10-02, -03)
Прочая техника
- Маневровые тепловозы ЧМЭ-3, ТЭМ-2, ТЭМ-18ДМ (ЯМЗ-8503.10-01)
- Дизельные электростанции 200–400 кВт (ЯМЗ-7514.10, 8503.10; ТМЗ-8435.10)
- Автокраны KATO NK 1200S (ТМЗ-8424.10-021)
- Снегоочиститель КО-816-1 (ЯМЗ-7511.10-10)
- Бульдозеры Komatsu D-155A, D-355A (ТМЗ-8486.10-02, -03)
5. Правила подбора и замены
При подборе плунжерной пары 17.1111150-01 необходимо учитывать следующие параметры:
- диаметр плунжера — 12 мм;
- экологический стандарт — Евро-2 (две отсечные канавки);
- тип ТНВД и его модификация.
При замене плунжерной пары рекомендуется одновременно заменять нагнетательный клапан 17.1111220, а также ремкомплект для секции «С175» или полный ремкомплект для ТНВД. Это обеспечивает надёжность и долговечность ремонта.
Сборка пары должна производиться с соблюдением метода селективной взаимозаменяемости: запрещается смешивать детали из разных размерных групп. Монтажный зазор должен находиться в пределах 1,5–2,5 мкм.
Перед установкой необходимо убедиться в отсутствии загрязнений и повреждений на сопрягаемых поверхностях. После замены требуется регулировка ТНВД на стенде в соответствии с техническими требованиями производителя двигателя.
6. О производителе, качестве продукции
Компания ПРЕЦИЗИКА (Россия) специализируется на производстве и восстановлении прецизионных деталей топливной аппаратуры дизельных двигателей. Продукция под брендом «Прецизика» выпускается с соблюдением заводских технологий и проходит многоступенчатый контроль качества.
Восстановленные втулки плунжерных пар подвергаются полному циклу механической обработки, включающему шлифование, хонингование и притирку, что позволяет достичь геометрической точности, соответствующей новым деталям. Применение стали 25Х5М с азотированием обеспечивает высокую износостойкость и продлевает ресурс ТНВД.
