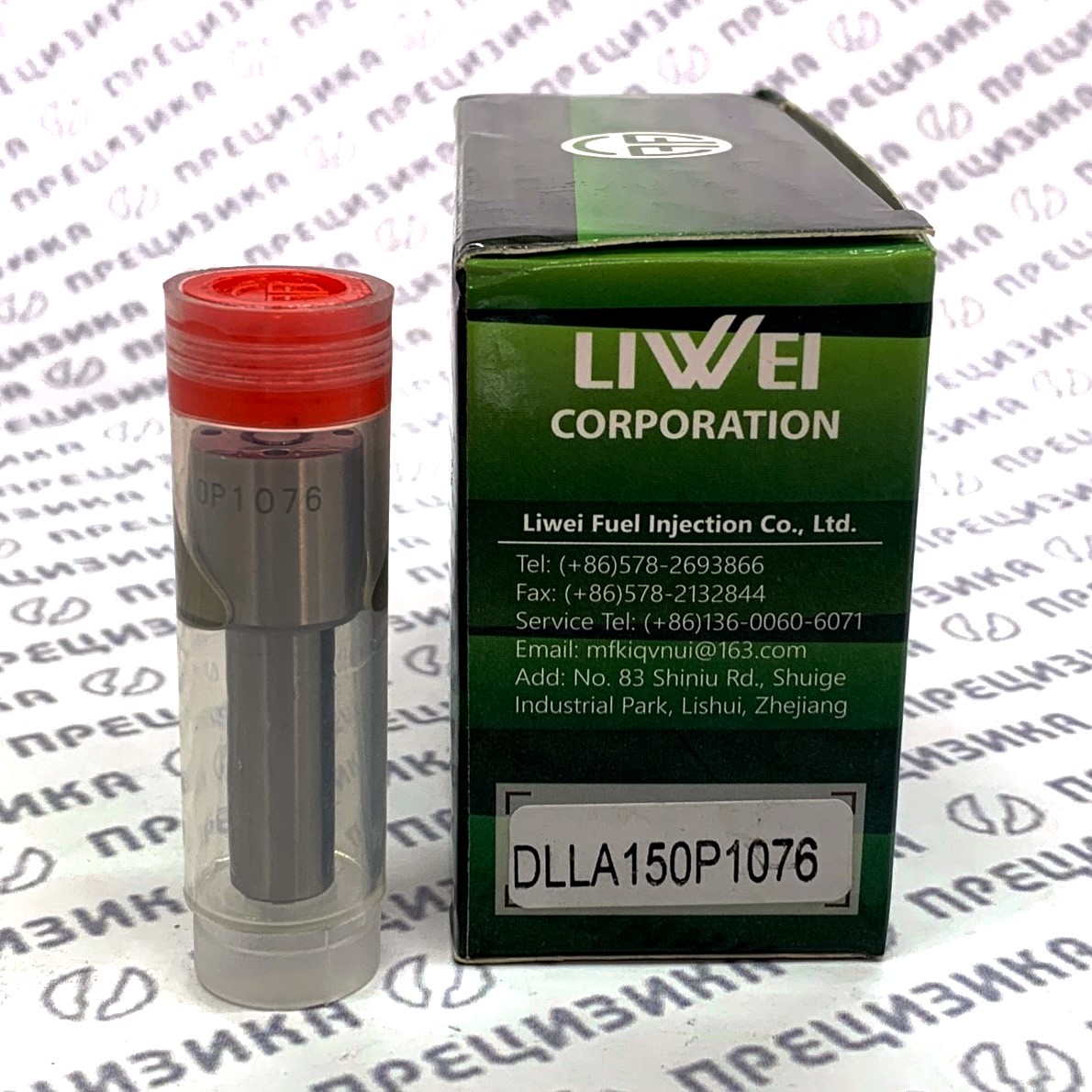

DLLA150P1076 Распылитель форсунки Liwei
Распылитель 0433171699 DLLA150P1076
Артикул: DLLA150P1076
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель DLLA150P1076 (оригинальный номер Bosch 0 433 171 699) представляет собой прецизионный сменный элемент электрогидравлической форсунки типа CRIN1-14/16 системы Common Rail. Деталь изготовлена по многоструйной (дырчатой) конструктивной схеме. Ключевыми конструктивными элементами являются корпус распылителя и запорная игла, образующие высокоточную пару с гарантированным зазором. Распыляющий наконечник оснащён восемью сопловыми отверстиями, выполненными по технологии электроэрозионной или гидроабразивной прошивки, что обеспечивает стабильность гидравлических характеристик в пределах заданного поля допуска. Посадочные поверхности и геометрия детали полностью соответствуют оригинальным параметрам, что исключает необходимость дополнительной механической обработки при установке.
2. Назначение
Деталь предназначена для восстановления работоспособности дизельных форсунок в рамках профессионального ремонта. Распылитель заменяет вышедший из строя оригинальный узел и обеспечивает выполнение финальной фазы цикла впрыска: точное дозирование, мелкодисперсное распыление и распределение топливного факела в камере сгорания согласно заводским параметрам. Применение детали с корректными характеристиками позволяет восстановить равномерность подачи топлива по цилиндрам, исключить подтекание и неконтролируемое обогащение смеси, что напрямую влияет на мощностные, экономические и экологические показатели двигателя.
3. Аналоги, типоразмер и обозначение
Международное обозначение типоразмера (формула) распылителя — DLLA150P1076.
Расшифровка обозначения:
- D – дизельный
- LLA – тип корпуса (бесштекерный, крепление накидной гайкой)
- 150 – угол конуса распыла в градусах
- P – конструктивное исполнение соплового наконечника (удлинённый, бесштекерный)
- 1076 – кодовое обозначение совокупности параметров (пропускная способность, количество и диаметр отверстий)
Таблица кросс-номеров и аналогов:
| Группа номеров | Значения |
|---|---|
| Оригинальный номер Bosch | 0 433 171 699, 0 433 171 699-000 |
| OEM / номера сцепок | 5600684090, 56 00 684 090 |
| Альтернативные обозначения | ALLA 150P1076, PDLLA150P1076, 7D719011, 11-267 |
4. Материал и технические характеристики
Распылитель изготовлен из легированных инструментальных сталей, прошедших термическую обработку для обеспечения высокой износостойкости прецизионных поверхностей и стойкости к кавитационной эрозии.
| Параметр | Значение |
|---|---|
| Тип распылителя | Дырчатый (многоструйный), DLLA |
| Количество сопловых отверстий | 8 |
| Диаметр сопловых отверстий | 0,186 мм |
| Угол конуса факела распыла | 150° |
| Эффективное проходное сечение | 0,156 – 0,169 мм² |
| Давление начала впрыска (настройки) | ~120 бар |
| Тип топлива | Дизельное топливо (EN 590) |
| Рабочий диапазон температур | от -40°C до +120°C |
| Масса нетто (ориентировочно) | ~33 г |
5. Применимость (форсунки, двигатели, техника)
Распылитель DLLA150P1076 применяется для ремонта форсунок серии CRIN1-14/16. Ниже приведены перечни совместимых форсунок, моделей двигателей и техники.
5.1 Совместимые модели форсунок
Устанавливается в следующие форсунки и их модификации при условии соответствия оригинального распылителя типоразмеру DLLA150P1076.
| Группа артикулов | Артикулы форсунок |
|---|---|
| Bosch оригинальные | 0 445 120 019, 0 445 120 020, 0 445 120 084, 0 986 435 523 |
| OEM номера | 50 10 477 874, 50 10 550 956, 50 01 866 647, 503135250 |
| Числовые эквиваленты | 0445120019, 0445120020, 0445120084, 0445120393, 0986435523, 5010477874, 5010550956, 5001866647 |
Рекомендуется приобретать и устанавливать распылитель в составе профессиональных ремонтных комплектов F00RJ03586 и F00RJ03587, включающих необходимые уплотнительные элементы.
5.2 Совместимые двигатели
| Производитель | Модель / Семейство двигателя | Объём |
|---|---|---|
| Renault | dCi 11 (модификации dCI 11 C, dCI 11 E, dCi 11 ST2, DCI 370, DCI 420) | 11.1 л |
5.3 Модели техники
| Марка | Модель / Серия | Типовые индексы / Версии |
|---|---|---|
| Renault | Premium | 370.18, 420.18D, 370.26, 420.26 (Distribution, Lander, Route) |
| Renault | Kerax | 370.18, 370.26, 420.18, 420.26 (строительные шасси, самосвалы) |
| Iveco | 370 / 420 | Модели, оснащённые двигателем Renault DCi 11 |
| Dongfeng | Тяжёлая серия | Модели с лицензионным двигателем DCi11ST2 |
6. Правила подбора и замены
- Идентификация: Перед заказом необходимо сверить маркировку демонтированного распылителя. Ключевым идентификатором является гравировка на корпусе детали (DLLA150P1076 или её числовой код 0 433 171 699). Допускается подбор по номеру форсунки из перечня совместимости.
- Условия монтажа: Замена распылителя — операция, требующая профессиональной квалификации и специализированного оборудования. Все работы должны производиться в условиях, соответствующих стандартам чистоты для ремонта прецизионной топливной аппаратуры.
- Обязательные операции после установки: После сборки форсунки с новым распылителем обязательна проверка и, при необходимости, регулировка давления начала впрыска, а также испытание на герметичность по запорному конусу и гидравлической плотности на стенде. Эксплуатация форсунки без проведения стендовых испытаний не допускается.
- Рекомендация: В целях обеспечения равномерной работы цилиндров и предотвращения дисбаланса двигателя рекомендуется заменять весь комплект распылителей на двигателе одновременно.
7. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. (торговая марка LIWEI, также известна как United Diesel) — китайский производитель компонентов и запасных частей для дизельной топливной аппаратуры. Производственные площадки предприятия сертифицированы на соответствие требованиям стандарта менеджмента качества ISO 9001, что предполагает внедрение процедур контроля на всех этапах — от входного анализа материалов до финальных гидравлических испытаний готовой продукции. Конструкция и параметры поставляемого распылителя ориентированы на прямое соответствие техническим спецификациям оригинальных компонентов Bosch.
