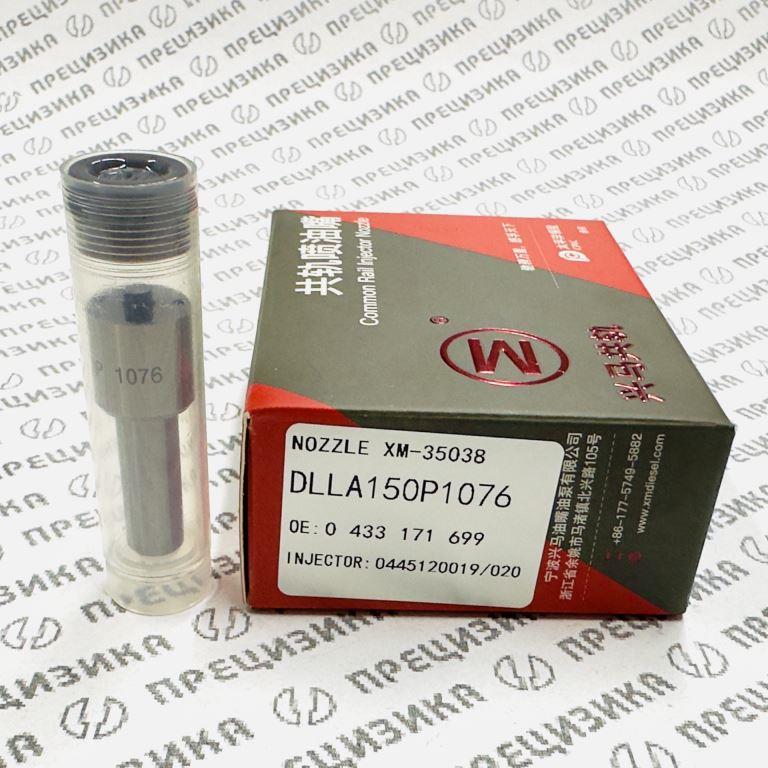

DLLA150P1076 Распылитель форсунки XingMa
Распылитель 0433171699 DLLA150P1076
Артикул: DLLA150P1076
Бренд: XingMa
Производитель: NingBo XingMa Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель DLLA150P1076 (заводской номер 0 433 171 699) представляет собой сменный прецизионный элемент электрогидравлической форсунки, выполненный по многоструйной дырчатой схеме. Корпус и игла распылителя изготовлены из легированной инструментальной стали, прошедшей термическую обработку для достижения высокой твердости и износостойкости. Сопловой наконечник оснащён восемью отверстиями диаметром 0,186 мм, выполненными с применением электроэрозионной или лазерной прошивки. Прецизионная посадка иглы в корпусе формирует зазор, измеряемый микронами, что гарантирует герметичность при высоких давлениях и точное дозирование топлива. Изделие поставляется в индивидуальной защитной упаковке, исключающей засорение распыляющих отверстий и повреждение прецизионных поверхностей. Производство осуществляется на оборудовании с числовым программным управлением в соответствии с требованиями стандарта менеджмента качества ISO 9001, что обеспечивает полное соответствие геометрических, гидравлических и прочностных характеристик допускам, установленным для оригинальной детали Bosch.
2. Назначение
Распылитель является рабочим органом форсунки, непосредственно отвечающим за финальную стадию цикла впрыска — дозирование и распыление дизельного топлива в камере сгорания. Применяется для профессионального восстановления форсунок типоразмера CRIN1‑14/16 взамен вышедшего из строя, изношенного или механически повреждённого оригинального распылителя. Установка компонента восстанавливает заданные производителем параметры смесеобразования: формирование мелкодисперсного топливного факела с углом конуса 150°, равномерное распределение топлива по объёму камеры сгорания и полное сгорание рабочей смеси. Это необходимо для восстановления номинальной мощности, крутящего момента, топливной экономичности, снижения дымности отработавших газов и обеспечения соответствия двигателя экологическим нормам уровня Евро‑3/4.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
Международное обозначение типоразмера: DLLA150P1076
Расшифровка:
- D — дизельный распылитель;
- LLA — конструктивный тип корпуса и крепления (бесштекерный, с накидной гайкой);
- 150 — номинальный угол конуса распыла в градусах;
- P — исполнение соплового наконечника (удлинённый, бесштекерный);
- 1076 — код пропускной способности и геометрии отверстий.
Материал:
Прецизионная пара (игла – корпус) из высоколегированной быстрорежущей или подшипниковой стали, подвергнутой многоступенчатой термообработке и финишному шлифованию/притирке. Упрочняющая обработка обеспечивает устойчивость к абразивному износу, эрозии и кавитационному разрушению.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Дырчатый (многоструйный) |
| Количество сопловых отверстий | 8 |
| Диаметр сопловых отверстий | 0,186 мм |
| Угол конуса распыла | 150° |
| Эффективное проходное сечение | 0,156 – 0,169 мм² |
| Механическое давление начала впрыска | ≈120 бар |
| Рабочее давление в системе | до 1600 бар и выше (в составе форсунки CRIN) |
| Диапазон рабочих температур | от –40°C до +120°C |
| Тип топлива | Дизельное по EN 590 |
| Масса нетто (ориентировочно) | 0,035 кг |
Перечень аналогов и кросс-номеров
| Группа номеров | Номера и обозначения |
|---|---|
| Оригинальные Bosch | 0 433 171 699, 0 433 171 699‑000, DLLA 150 P 1076 |
| Альтернативные производители / маркировки | 0433171699, 11‑267, 7D719011, PDLLA150P1076, ALLA 150P1076 |
| OEM и сцепки | 5600684090, 56 00 684 090 |
4. Применимость (форсунки, двигатели, техника)
Распылитель предназначен для ремонта форсунок Bosch типоразмера CRIN1‑14/16. Подбор осуществляется строго по номеру, выбитому на корпусе форсунки.
Совместимые модели форсунок
| Основные номера | Альтернативные / региональные маркировки |
|---|---|
| 0445120019, 0445120020, 0445120084, 0445120393 | 0 445 120 019, 0 445 120 020, 0 445 120 084, 0986435523, 0 986 435 523, 50 10 477 874 (5010477874), 50 10 550 956 (5010550956), 50 01 866 647 (5001866647), 503135250 |
Двигатели
| Производитель двигателя | Модель / модификация |
|---|---|
| Renault Trucks | dCi 11E, dCi 11C, dCi 11 ST2 (объём 11,1 л), а также исполнения DCI 370, DCI 420 |
Модели техники
| Марка | Модели |
|---|---|
| Renault Trucks | Premium 370/420 (Lander, Route, Distribution), Kerax 370/420 (включая самосвальные шасси и строительные исполнения) |
| Iveco | Stralis (модификации с двигателем Renault DCi11, например Stralis 370/420), отдельные исполнения EuroTech |
| Dongfeng | Тяжёлые грузовики с лицензионным двигателем Renault DCi11ST2 |
Примечание: Применимость для конкретного автомобиля или спецтехники необходимо подтверждать по маркировке форсунки, установленной на двигателе.
5. Правила подбора и замены
1. Идентификация. Перед заказом следует сверить номер, выбитый на корпусе ремонтируемой форсунки, с перечнем совместимых моделей, приведённым в разделе «Применимость». Основные номера форсунок: 0445120019, 0445120020, 0445120084, 0445120393 и их альтернативные маркировки. Артикул распылителя должен соответствовать указанному: 0 433 171 699 / DLLA150P1076.
2. Комплектация. Для качественного ремонта рекомендуется приобретать распылитель в составе профессионального ремонтного комплекта, содержащего необходимые уплотнительные кольца, медные шайбы и, при необходимости, регулировочные прокладки. Релевантные комплекты: F00RJ03586, F00RJ03587.
3. Требования к монтажу. Замена распылителя относится к операциям высокой точности и должна выполняться в условиях специализированной мастерской, оснащённой стендом для проверки и регулировки форсунок. Обязательные этапы:
- тщательная очистка посадочных мест и каналов корпуса форсунки;
- применение чистой тарированной затяжки накидной гайки распылителя (момент затяжки согласно технической документации на форсунку, как правило, 50–60 Н·м);
- соблюдение чистоты и использование безворсовых салфеток, исключающих попадание загрязнений в прецизионную пару;
- установка нового уплотнения (медной шайбы) под распылитель.
4. Послесборочный контроль. После установки распылителя форсунка в сборе должна пройти комплекс испытаний на диагностическом стенде:
- проверка герметичности по конусу и по гидроплотности;
- настройка давления начала впрыска (механическое открытие ≈120 бар) при необходимости;
- контроль производительности и равномерности подачи;
- оценка качества распыла (мелкодисперсность, симметричность факелов, отсутствие подтеканий).
5. Ввод в эксплуатацию. После монтажа отремонтированных форсунок на двигатель следует сбросить адаптации и убедиться в отсутствии кодов неисправностей, связанных с топливоподачей.
6. О производителе и качестве продукции
NingBo XingMa Fuel Injection Co., Ltd. — китайский производитель компонентов дизельной топливной аппаратуры, специализирующийся на выпуске распылителей, плунжерных пар, клапанов и ремонтных комплектов для форсунок систем Common Rail, а также классических рядных ТНВД. Производственные линии оснащены прецизионным оборудованием, включая станки для электроэрозионной прошивки отверстий малых диаметров, автоматизированные линии притирки и лазерного контроля геометрии.
Система менеджмента качества сертифицирована на соответствие ISO 9001, что предполагает сквозной контроль на этапах входного анализа материалов, промежуточных операций и финальных испытаний готовой продукции. Каждый распылитель проходит проверку гидроплотности, пропускной способности и качества распыла на специализированных стендах. Завод гарантирует соответствие параметров взаимозаменяемости оригинальным спецификациям Bosch, что подтверждается протоколами испытаний и контрольными картами.
Продукция XingMa поставляется на международный рынок запчастей и применяется независимыми сервисными центрами для экономичного ремонта топливной аппаратуры без потери эксплуатационных характеристик. На данный распылитель распространяются стандартные гарантийные обязательства производителя при условии соблюдения правил монтажа и эксплуатации.
