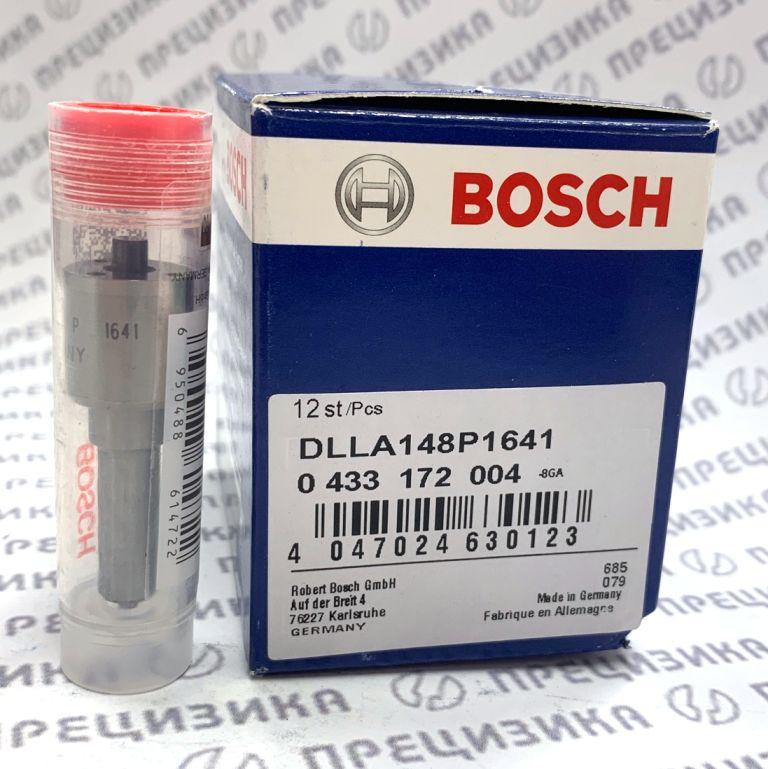

Распылитель 0433172004 DLLA148P1641

1. Описание и конструктивные особенности

Распылитель с артикулом 0433172004 (код типа DLLA148P1641) представляет собой прецизионный сменный элемент топливной форсунки, предназначенный для аккумуляторных систем впрыска Common Rail (CR) производства Bosch. Изделие относится к конструктивному семейству DLLA, что определяет его как многоструйный, бесштифтовой распылитель с глухим колпачком (сферической камерой сгорания, sac-hole), расположенной ниже запирающего конуса иглы. Данная конструкция обеспечивает концентрацию остаточного объема топлива в камере малого диаметра, что способствует снижению выбросов углеводородов на такте выпуска.

В таблице представлены ключевые конструктивные параметры:

Код типа DLLA148P1641 несет в себе прямую техническую информацию: «DLLA» — тип камеры сгорания, «148» — номинальный угол конуса распыла в градусах, «P» — код конструктивного исполнения корпуса и иглы, «1641» — идентификатор гидравлической характеристики (пропускной способности). Компоненты распылителя (корпус и игла) изготавливаются из высоколегированной стали, проходящей специальную термообработку и азотирование для достижения высокой поверхностной твердости и стойкости к абразивному износу и кавитационной эрозии в условиях давления топлива свыше 1800 бар. Распылитель является составной частью электромагнитных форсунок Bosch серии CRIN2-16.

2. Назначение

Изделие предназначено для восстановления рабочих характеристик топливных форсунок дизельных двигателей коммерческого транспорта. Замена распылителя производится в рамках капитального ремонта форсунки в условиях специализированной мастерской с использованием диагностического и регулировочного оборудования.

Цели замены распылителя:

• Восстановление штатной геометрии и мелкодисперсности факела впрыскиваемого топлива.
• Обеспечение полного и своевременного сгорания топливовоздушной смеси.
• Достижение проектных значений мощности и крутящего момента двигателя.
• Нормализация расхода топлива.
• Снижение дымности отработавших газов.
• Предотвращение повреждений цилиндро-поршневой группы вследствие локальных термических перегрузок, возникающих при нештатном распыле.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

Идентификация и типоразмер

Технические характеристики

Перечень аналогов от сторонних производителей

На рынке запасных частей изделие представлено рядом производителей. В таблице приведены каталожные номера аналогов.

Оригинальные номера совместимых форсунок

При подборе распылителя допускается ориентация на артикулы форсунок Bosch и MAN, для которых он применяется:

• Номера форсунок Bosch: 0 445 120 054, 0 445 120 100, 0 445 120 154, 0 445 120 219, 0 445 120 275, 0 986 435 528, 0 986 435 582.
• Номера форсунок MAN: 51 10100 6079, 51 10100 6027, 51 10100 6102, 51 10100 6127, 51 10100 9127.

4. Применимость (Форсунки, Двигатели, Техника)

Совместимые форсунки

Распылитель DLLA148P1641 устанавливается на электромагнитные форсунки Bosch CRIN2-16 со следующими артикулами: 0 445 120 100, 0 445 120 154, 0 445 120 219, 0 445 120 275, 0 445 120 054, 0 986 435 528, 0 986 435 582. Все перечисленные форсунки являются взаимозаменяемыми в рамках указанных ниже двигателей.

Двигатели

Основная сфера применения — рядные 6-цилиндровые дизельные двигатели MAN объемом 12,4 литра семейств D20 и D26.

Техника

Распылитель применяется на грузовых автомобилях, автобусах и шасси, оснащенных указанными силовыми агрегатами. Мощностной диапазон двигателей составляет от 440 до 540 л.с.

5. Правила подбора и замены

Подбор распылителя осуществляется строго по коду типа, нанесенному на корпусе оригинальной детали, или по каталожному номеру ремонтируемой форсунки. Использование аналогов допустимо при условии их соответствия гидравлической характеристике 1641 и конструктивному исполнению «P». Несовпадение кода, даже при внешней схожести, приведет к некорректной работе двигателя.

Замена распылителя является технологически сложной операцией, не предназначенной для выполнения вне специализированных цехов.

Порядок действий:

• Диагностика: Форсунка демонтируется и проверяется на испытательном стенде для выявления отклонений в производительности, качестве распыла и герметичности.
• Разборка и дефектовка: Производится разборка форсунки, извлечение изношенного распылителя и оценка состояния остальных компонентов (якоря, клапана, корпуса).
• Установка нового распылителя: Посадочные поверхности тщательно очищаются. Замена уплотнительных элементов (медных шайб, колец) обязательна. Момент затяжки должен строго соответствовать спецификации.
• Регулировка на стенде: После сборки форсунка устанавливается на стенд для регулировки. Производится настройка зазора электромагнитного клапана и, при необходимости, кодирование (I2C/I3C) для соответствия гидроплотности конкретного распылителя. Без финальной калибровки на стенде корректная работа отремонтированной форсунки не гарантируется.

6. О производителе и качестве продукции

Бренд Bosch является разработчиком системы впрыска и держателем оригинальной конструкторской документации. Производство компонентов осуществляется на глобальных предприятиях концерна, включая заводы, расположенные в Китайской Народной Республике. Изготовление осуществляется в соответствии с едиными международными стандартами качества Bosch Group. Контроль производственных процессов и финальные испытания направлены на обеспечение соответствия каждого изделия заявленным гидравлическим, геометрическим и ресурсным параметрам.
