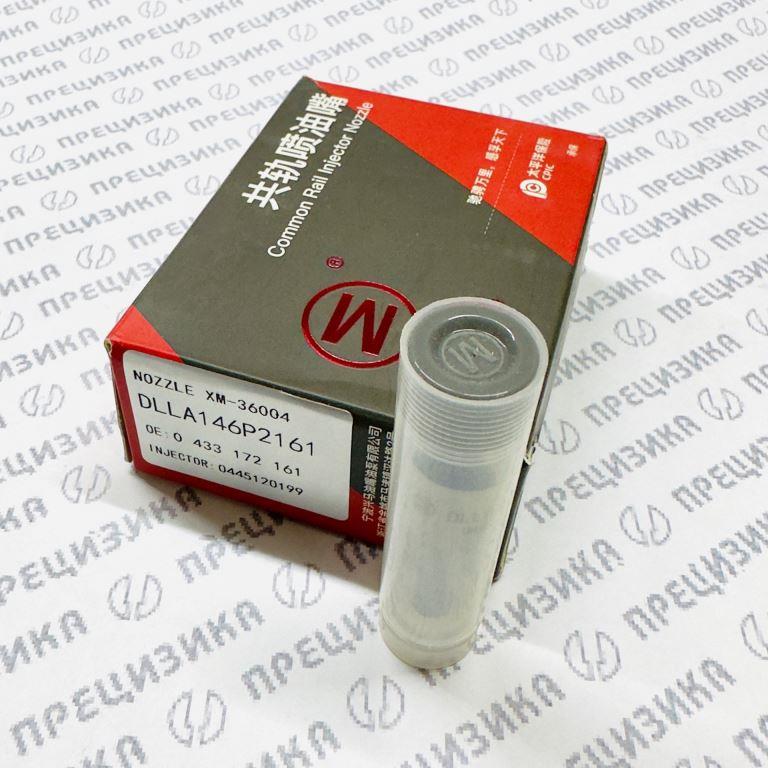

DLLA146P2161 Распылитель форсунки XingMa
Распылитель DLLA146P2161 (артикул 0433172161)
1. Описание и конструктивные особенности
Распылитель DLLA146P2161 (заводской артикул 0433172161) является прецизионным сменным элементом электромагнитной форсунки системы Common Rail. Конструктивно относится к семейству DLLA, что определяет его ключевые признаки:
- D (Düse) — распылитель (сопловая часть).
- L (Loch) — дырчатая (многоструйная) конструкция.
- L (Lang) — удлинённый корпус.
- A (Anker) — фиксация двумя установочными штифтами и один канал подвода топлива.
Изделие состоит из двух прецизионно сопрягаемых компонентов: корпуса распылителя и запорной иглы. Пара изготавливается из высоколегированной износостойкой стали и подвергается поверхностной термообработке (азотирование или закалка) для достижения высокой твердости рабочих поверхностей. Финишная обработка включает прецизионную шлифовку и гидропритирку, что формирует герметичное сопряжение с минимальным зазором. Такая конструкция и технология обработки гарантируют сохранение геометрии факела, стабильность цикловой подачи и отсутствие подтеканий при рабочем давлении системы до 1800 бар.
2. Назначение
Изделие предназначено для профессионального восстановления топливных форсунок Bosch серии CRIN3-18 (базовый номер 0 445 120 199, OEM Cummins 4994541 / 4 994 541). Замена распылителя требуется при критическом износе или дефектах штатного узла, таких как:
- эрозия сопловых отверстий;
- износ седла и конуса запорной иглы;
- зависание или подклинивание иглы;
- потеря гидроплотности.
После установки нового распылителя и последующей стендовой калибровки форсунки восстанавливаются параметры впрыска: точная дозировка, корректный угол и глубина проникновения факела. Это обеспечивает возврат двигателя к номинальным показателям мощности и крутящего момента, нормализацию расхода топлива, снижение дымности отработавших газов и соответствие экологическому стандарту Euro 4.
3. Типоразмер, технические характеристики и материал
Таблица 1. Основные технические характеристики и идентификаторы
| Параметр | Значение |
|---|---|
| Маркировка / Типоразмер | DLLA146P2161 |
| Артикул Bosch | 0 433 172 161 / 0433172161 |
| OEM-аналоги (Cummins) | 4994541, 4 994 541 |
| Тип форсунки | CRIN3-18 (электромагнитная) |
| Количество сопловых отверстий | 7 |
| Диаметр сопловых отверстий | 0,21 мм |
| Номинальный угол конуса распыла | 146° |
| Диаметр запорной иглы (обозначение P) | 3,5 мм |
| Материал корпуса и иглы | Высоколегированная сталь |
| Поверхностное упрочнение | Азотирование / закалка |
| Твердость сопрягаемых поверхностей | до 60 HRC и выше |
| Рабочее давление системы | до 1600–1800 бар |
Расшифровка маркировки (DLLA 146 P 2161):
- DLLA — дырчатый, удлинённый, с двухштифтовой фиксацией и одним топливным каналом.
- 146 — номинальный угол конуса распыла, в градусах.
- P — типоразмер запорной иглы (диаметр 3,5 мм).
- 2161 — модификационный индекс.
4. Применимость
Таблица 2. Применимость к форсункам, двигателям и технике
| Тип техники | Применяемые форсунки (Bosch / OEM) | Модели двигателей | Модели транспортных средств и техники |
|---|---|---|---|
| Грузовая и автобусная | Основная: Bosch 0 445 120 199 (0445120199) Связанная (по посадочному месту): Bosch 0 445 120 119 (0445120119) OEM Cummins: 4994541, 4 994 541, 0986435695 | Cummins ISLe8.9 (310, 340, 350, 375 л.с.) Cummins L325 / L360 | КАМАЗ: 43118, 4326, 44108, 53228, 6460, 65115, 65116, 65117, 6520, 65201, 6522, 65225 МАЗ: 5340W6-8421-000, 5440W8-1470 DongFeng: DFL3255, DFL3315, DFL4251A9 CAMC: HN3310P38C3M Foton Auman ETX (включая BJ5257GMPJB-S) Yutong: ZK6118HGA, ZK6119HA, ZK6121HQ, ZK6126HGA, ZK6129H, ZK6737D King Long: XMQ6127C, XMQ6129, XMQ6130 Higer: KLQ6118G, KLQ6118GL, KLQ6118GS, KLQ6129Q Прочие: ЛИАЗ 621254, Zhongtong LCK6125H, Sunlong SLK6122F2A, Huanghai DD6125K01, Shenlong SLK6126F1A, Shuchi YTK6126B |
| Строительная, дорожная и подъемная | Применяются указанные выше форсунки в составе двигателя | Cummins QSL8.9 / QSL9 | Экскаватор: HYUNDAI R360LC-7A Погрузчик: HYUNDAI HL770-7A Буровые установки: SANY SR220C, SANY SR250 Краны самоходные: XCMG QY40K, QY50K, QY70K |
| Сельскохозяйственная | Применяются указанные выше форсунки | Cummins QSL8.9 / QSL9 | Трактор: CASE MX310 |
| Специальная и стационарная | Применяются указанные выше форсунки | Cummins QSL8.9 / QSL9 | Дизель-генераторные установки (200–300 кВт), насосные и компрессорные станции, водный транспорт (суда с двигателем QSL9) |
5. Правила подбора и замены
Перед заказом распылителя необходимо идентифицировать модель форсунки, установленную на двигателе. Замене подлежит распылитель, установленный в форсунки Bosch с номерами 0 445 120 199 (0445120199) и их OEM-аналоги (Cummins 4994541, 4 994 541). Распылитель поставляется как отдельная деталь.
Процесс замены должен выполняться в условиях специализированной мастерской по ремонту топливной аппаратуры. Алгоритм действий включает:
- Демонтаж форсунки с двигателя.
- Разборка форсунки, дефектовка и очистка всех компонентов.
- Установка нового распылителя DLLA146P2161 с точным соблюдением момента затяжки.
- Установка форсунки на испытательный стенд.
- Калибровка форсунки: настройка цикловой подачи, производительности обратного слива и проверка качества распыла на различных режимах.
Категорически не допускается самостоятельная замена распылителя без последующей стендовой проверки и регулировки. Несоблюдение этого требования ведет к нарушению топливоподачи, повреждению деталей цилиндро-поршневой группы и отказу топливной системы.
6. О производителе и качестве продукции
Производитель: NingBo XingMa Fuel Injection Co., Ltd. (Китай).
Бренд: XingMa.
Компания NingBo XingMa специализируется на разработке и производстве компонентов дизельной топливной аппаратуры, включая распылители, плунжерные пары и клапаны для систем Common Rail. Производственная деятельность предприятия сфокусирована на изготовлении запасных частей, соответствующих спецификациям оригинального оборудования. Контроль качества на производстве подразумевает проверку геометрических параметров, гидроплотности и соответствия цикловой подачи на специализированном оборудовании. Продукция XingMa позиционируется как компонент для восстановительного ремонта, являясь альтернативой оригинальным изделиям Bosch и OEM-поставщиков.
