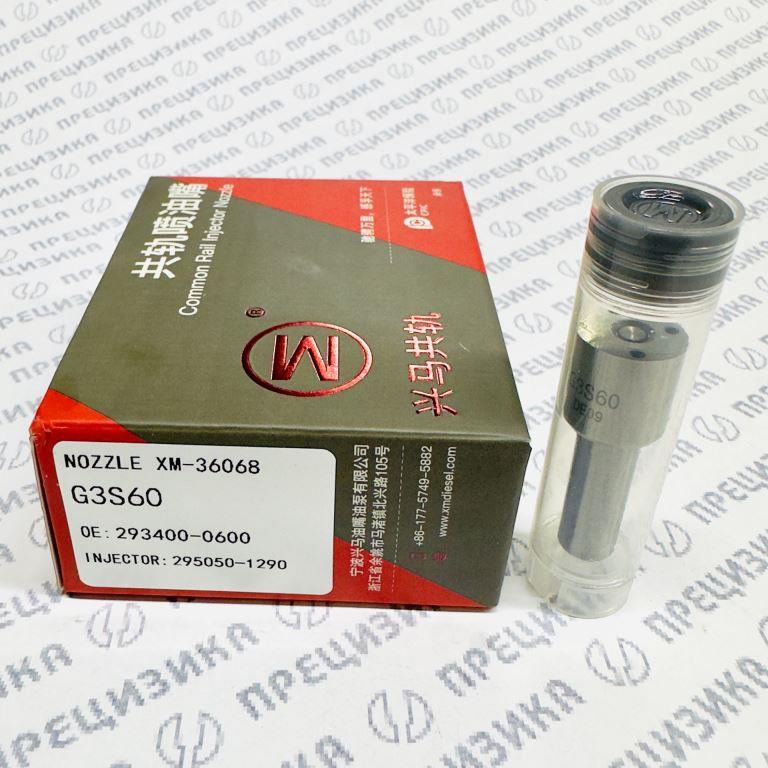

G3S60 Распылитель форсунки XingMa
Распылитель XingMa G3S60 (аналог DENSO 093400-0060)
Артикул: G3S60
OEM-номер: 093400-0060
Бренд: XingMa
Производитель: NingBo XingMa Fuel Injection Co., Ltd. (Китай)
Распылитель XingMa G3S60 представляет собой прецизионный сменный элемент топливной форсунки системы Common Rail, предназначенный для замены оригинального распылителя DENSO 093400-0060. Изделие относится к категории распылителей P-типа (P-Type Nozzle), разработанных для работы в условиях сверхвысокого давления впрыска аккумуляторных топливных систем.
1. Описание и конструктивные особенности
Распылитель G3S60 обеспечивает мелкодисперсное распыление дизельного топлива в камере сгорания. Ключевой конструктивной особенностью является увеличенный диаметр иглы Ø 3.5 мм, что придаёт узлу повышенную жёсткость и стабильность геометрии при пиковых нагрузках. Распылитель оснащён восемью сопловыми отверстиями малого диаметра (Ø 0.14 мм) и имеет широкий угол конуса распыла 154°, что способствует эффективному смесеобразованию и полному сгоранию топливной смеси.
Серия G3S характеризуется специфической геометрией носика и высокими требованиями к гидроплотности. Возможно наличие упрочняющего покрытия иглы (DLC — Diamond-Like Carbon), снижающего трение и увеличивающего ресурс, однако для базовой версии 093400-0060 наличие покрытия не является обязательным и зависит от конкретной партии производителя. Узел требует профессиональной установки с последующей проверкой на стенде.
2. Назначение
Распылитель G3S60 применяется при ремонте и восстановлении дизельных форсунок (инжекторов) DENSO систем Common Rail. Устанавливается вместо изношенного или повреждённого оригинального распылителя для восстановления заводских параметров впрыска, мощности и расхода топлива. Основная сфера применения — двигатели тяжёлого коммерческого транспорта и спецтехники, преимущественно Isuzu серий 4HK1 и 6HK1.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
Деталь является полным аналогом оригинального распылителя DENSO и имеет прямые кросс-номера от ведущих мировых производителей топливной аппаратуры.
Кросс-номера (аналоги)
| Производитель | Артикул / Клеймо |
|---|---|
| DENSO (оригинал) | 093400-0060 (DN0SD21) |
| Bosch | 0434 200 002 (DN4S2) |
| Zexel (Bosch Group) | 105000-0020 (DN4S2) |
Допустимые варианты написания номеров: с пробелами (093400-0060) и без пробелов (0934000060).
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Распылитель P-типа (Common Rail) |
| Производитель оригинальной детали | DENSO |
| Диаметр иглы | 3.5 мм |
| Количество сопловых отверстий | 8 |
| Диаметр сопловых отверстий | 0.14 мм |
| Угол распыла | 154° |
| Материал корпуса | Легированная сталь |
| Материал иглы | Быстрорежущая сталь (возможно DLC-покрытие) |
| Рекомендуемый момент затяжки | ~50 Н·м (согласно спецификации форсунки) |
4. Применимость: форсунки, двигатели, техника
Распылитель G3S60 применяется в нескольких моделях инжекторов DENSO, устанавливаемых на технику с дизельными двигателями Isuzu 4HK1 и 6HK1.
Совместимые форсунки
| Номер форсунки | Альтернативный OE-номер |
|---|---|
| 295050-1290 | 8982074350 |
| 295050-1291 | 8982074351 |
| 295050-1151 | 8981971851 |
| 295050-1851 | — |
| 295050-4350 | — |
Применимость по двигателям
| Бренд | Модель двигателя | Описание |
|---|---|---|
| Isuzu | 4HK1 | 5.2 л, 4 цилиндра, рядный |
| Isuzu | 6HK1 | 7.8 л, 6 цилиндров, рядный |
| Isuzu | 4HK1-TCC | Турбированная модификация |
| Isuzu | 4HK1-TCN | Турбированная модификация |
| Isuzu | 4HK1-TCS | Турбированная модификация |
| Isuzu | 6HK1-TCC | Турбированная модификация |
| Isuzu | 6HK1-TCN | Турбированная модификация |
| Isuzu | 6HK1-TCS | Турбированная модификация |
Применимость по технике (примеры)
| Категория | Бренд / Модель |
|---|---|
| Грузовые автомобили | Isuzu N-Series (NPR, NQR, NPS 75L), Isuzu F-Series (FRR, FSR, FTR, FVR, FVZ), Isuzu Forward / GIGA, UD Trucks Kuzer (4HK1-TCN) |
| Экскаваторы | Hitachi: ZX200, ZX210, ZX240, ZX250, ZX280, ZX310, ZX330-3, ZX350-3, ZX350H-5A, ZX360H-3, ZX360LC-3; Kobelco: SK300LC-11, SK300(N)LC-11E; Case: CX240; Sany: SY200C, SY235C, SY305H; Sumitomo: SH210 |
| Экскаваторы-погрузчики | JCB: JS 220, JS 235, JS 290, JS 330 |
| Фронтальные погрузчики | Lonking: LG6306F (G4) и аналоги |
5. Правила подбора и замены
При подборе распылителя необходимо точно идентифицировать номер оригинальной детали на корпусе старого распылителя или в документации на форсунку. Допускается установка кросс-номеров, перечисленных в таблице аналогов, при условии полного соответствия геометрических параметров.
Замена распылителя должна выполняться в специализированном сервисе по ремонту дизельной топливной аппаратуры. Перед установкой требуется:
- очистка посадочных мест форсунки;
- проверка состояния иглы и седла;
- установка с соблюдением момента затяжки;
- обязательная проверка на стенде: давление открытия, качество распыла, герметичность.
Самостоятельная замена без стендовой регулировки не допускается, так как это может привести к некорректной работе двигателя, повышенному расходу топлива и преждевременному выходу форсунки из строя.
6. О производителе и качестве продукции
NingBo XingMa Fuel Injection Co., Ltd. — китайский производитель компонентов дизельной топливной аппаратуры, специализирующийся на выпуске распылителей, плунжерных пар и других прецизионных элементов для систем Common Rail. Продукция компании ориентирована на рынок послепродажного обслуживания и представляет собой альтернативу оригинальным запчастям DENSO, Bosch и Zexel.
Распылители XingMa изготавливаются на современном металлообрабатывающем оборудовании с применением прецизионной шлифовки и селективной сборки. Контроль качества включает проверку геометрии, гидроплотности и распыла. При этом следует учитывать, что ресурс и стабильность характеристик изделий XingMa могут незначительно отличаться от оригинальных компонентов DENSO, однако при соблюдении правил установки и эксплуатации они обеспечивают приемлемый уровень надёжности для ремонта дизельной аппаратуры.
