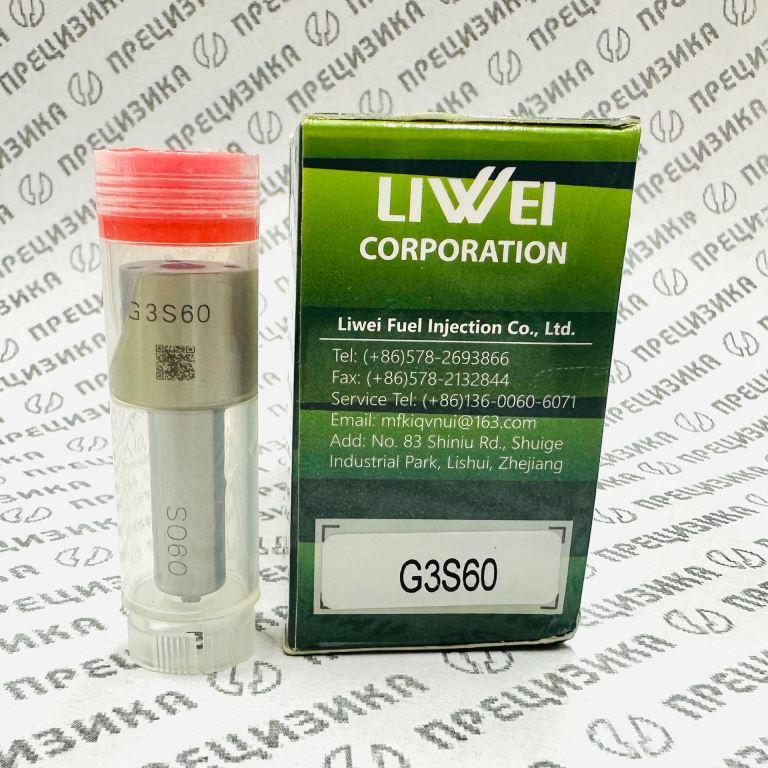

Распылитель LIWEI G3S60 (аналог DENSO 093400-0060)

Артикул: G3S60

OEM-номер: 093400-0060

Бренд: LIWEI

Производитель: Liwei Fuel Injection Co., Ltd. (Китай)

1. Описание и конструктивные особенности

Распылитель LIWEI G3S60 представляет собой прецизионный сменный элемент топливной форсунки системы Common Rail, предназначенный для установки в корпуса инжекторов DENSO. Данная модель является функциональным аналогом оригинального распылителя DENSO 093400-0060 и применяется при ремонте и восстановлении топливной аппаратуры дизельных двигателей.

Конструктивно распылитель относится к классу P-типа (P-Type Nozzle), разработанному для работы в условиях высокого давления впрыска, характерного для аккумуляторных топливных систем. Ключевые особенности:

• увеличенный диаметр иглы — 3,5 мм, что обеспечивает повышенную жесткость и устойчивость к деформациям при пиковых нагрузках;
• восемь сопловых отверстий малого диаметра (8 × 0,14 мм) для формирования мелкодисперсного топливного факела;
• угол конуса распыла 154°, оптимизированный для камер сгорания двигателей Isuzu серий 4HK1 и 6HK1;
• прецизионная обработка сопрягаемых поверхностей иглы и корпуса, обеспечивающая требуемую гидроплотность и стабильность цикловой подачи.

Распылитель поставляется в собранном виде, готовым к установке. Рабочие поверхности защищены от коррозии консервационной смазкой. При монтаже обязательна замена уплотнительных элементов (медных шайб, резиновых колец) и проверка параметров впрыска на специализированном стенде.

2. Назначение

Изделие предназначено для использования в составе дизельных форсунок DENSO с электромагнитным или пьезоэлектрическим управлением, применяемых на двигателях коммерческого транспорта и специальной техники. Основная функция — дозированная подача топлива под высоким давлением в камеру сгорания с обеспечением требуемого качества распыла, необходимого для полного сгорания топливно-воздушной смеси и соблюдения экологических норм.

Распылитель G3S60 устанавливается при капитальном ремонте форсунок вместо изношенного или поврежденного оригинального элемента. Он восстанавливает параметры впрыска до значений, близких к заводским, при условии корректной настройки форсунки на стенде.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

3.1. Кросс-номера и обозначения

Допускаются варианты написания номеров без пробелов: 0934000060, 0434200002, 1050000020.

3.2. Технические характеристики

Примечание по материалам. Производитель LIWEI использует высоколегированные стали, прошедшие термическую обработку (закалка, отпуск, при необходимости — азотирование). Это обеспечивает твердость и износостойкость рабочих поверхностей, сопоставимые с оригинальными изделиями. Точные марки стали не раскрываются, однако конструкция и геометрия соответствуют оригинальному распылителю DENSO 093400-0060.

4. Применимость: форсунки, двигатели, техника

Распылитель G3S60 совместим с рядом оригинальных форсунок DENSO, применяемых на дизельных двигателях Isuzu, а также на технике других производителей, где данные двигатели установлены.

4.1. Совместимые форсунки DENSO

4.2. Применимость по двигателям

4.3. Примеры техники (неполный перечень)

Перечень не является исчерпывающим. Перед заказом необходимо сверить артикул форсунки и каталожные данные двигателя.

5. Правила подбора и замены

• Идентификация. Перед приобретением распылителя G3S60 необходимо убедиться, что ремонтируемая форсунка соответствует одному из артикулов, указанных в разделе 4.1, или что двигатель относится к сериям Isuzu 4HK1/6HK1.
• Демонтаж. Снятие форсунки с двигателя и разборка форсунки должны выполняться в условиях специализированной мастерской с соблюдением чистоты. Не допускается попадание абразивных частиц на прецизионные поверхности.
• Очистка. Перед установкой нового распылителя необходимо тщательно очистить посадочное гнездо в корпусе форсунки, удалить остатки старых уплотнений и загрязнений.
• Замена уплотнений. Обязательной является замена медной шайбы под форсункой, а также резиновых уплотнительных колец высокого давления (при их наличии в конструкции форсунки).
• Момент затяжки. Гайка форсунки (или гайка распылителя, в зависимости от конструкции) затягивается с моментом, указанным в сервисной документации на конкретную модель форсунки. Для большинства форсунок DENSO данного типа момент составляет около 50 Н·м. Превышение момента может привести к деформации корпуса и заклиниванию иглы.
• Проверка на стенде. После сборки форсунки с новым распылителем обязательна проверка на стенде диагностики Common Rail: давление открытия, герметичность по конусу и по направляющей, производительность, качество распыла, обратный слив. При необходимости выполняется калибровка кодами (IMA/QR-код) в электронный блок управления.
• Установка на двигатель. При монтаже форсунки в головку блока цилиндров используются новые уплотнительные шайбы, момент затяжки крепежных болтов — согласно руководству по ремонту.

6. О производителе, качестве продукции

Liwei Fuel Injection Co., Ltd. — китайское предприятие, специализирующееся на выпуске компонентов дизельной топливной аппаратуры. Производственная номенклатура включает распылители, плунжерные пары, нагнетательные клапаны, ремкомплекты для форсунок и ТНВД. Продукция LIWEI поставляется на рынки запасных частей для коммерческого транспорта, строительной и сельскохозяйственной техники.

Изделия LIWEI производятся на автоматизированных линиях с применением прецизионной шлифовки и доводки. Контроль качества включает проверку геометрических параметров, гидроплотности, качества распыла на специализированных стендах, а также выборочные испытания на ресурс. Заявленные технические характеристики соответствуют параметрам оригинальных распылителей DENSO, что обеспечивает взаимозаменяемость при условии соблюдения технологии ремонта.

При этом следует учитывать, что LIWEI G3S60 является продуктом вторичного рынка (aftermarket) и не имеет отношения к оригинальному производству DENSO. Гарантийные обязательства распространяются на отсутствие производственных дефектов и корректную работу при соблюдении правил установки и эксплуатации.
