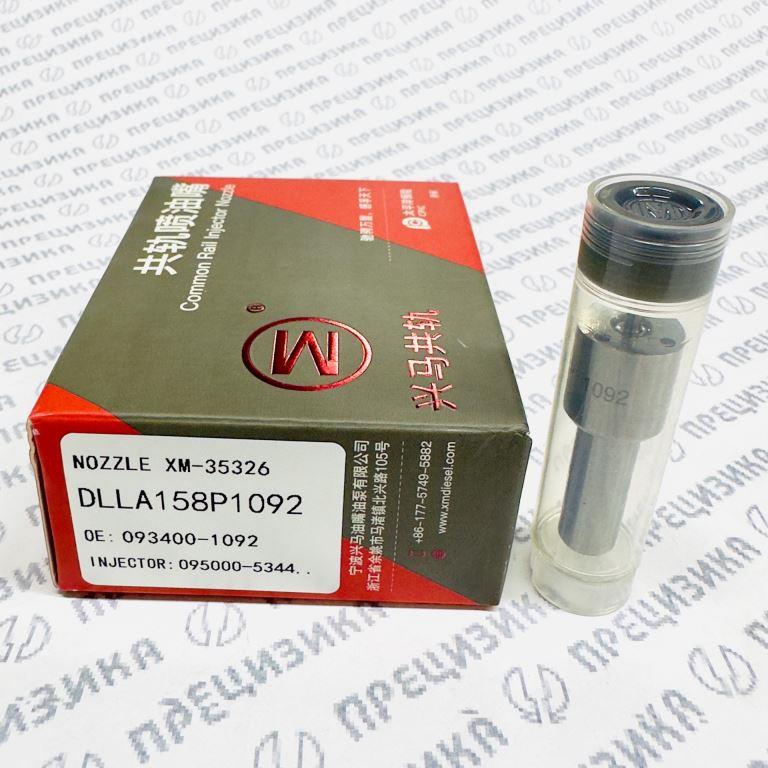

DLLA158P1092 Распылитель форсунки XingMa
Распылитель DENSO 093400-1092 / DLLA158P1092 (Common Rail, G2)
Распылитель 093400-1092 (типовое обозначение DLLA158P1092) является прецизионным сменным элементом (носиком) электрогидравлической форсунки DENSO для аккумуляторных топливных систем Common Rail (CRI). Деталь относится к поколению распылителей DENSO G2.
Изделие устанавливается в нижнюю часть корпуса форсунки и выполняет функцию финального дозирования топлива. Конструкция состоит из двух высокоточных сопрягаемых элементов:
- Корпус распылителя — изготовлен из высоколегированной стали с применением термической обработки.
- Запорная игла — притерта к седлу корпуса с микронной точностью, что гарантирует герметичность при давлениях, превышающих 1800 бар.
Для повышения ресурса на направляющих поверхностях иглы и в зоне седла применяются специальные износостойкие покрытия (включая DLC — Diamond-Like Carbon), снижающие трение и предотвращающие эрозионный износ при работе на сверхвысоких давлениях.
Назначение
Изделие предназначено для ремонта и восстановления топливных форсунок DENSO. Применяется в качестве сменного элемента при износе седла, зависании иглы, закоксовке сопловых отверстий или потере гидравлической плотности. Установка нового распылителя позволяет восстановить заводские параметры впрыска без замены всей форсунки в сборе.
Технические характеристики и материалы
| Параметр | Значение / Характеристика |
|---|---|
| Тип детали | Распылитель (Nozzle) Common Rail (CRI) |
| Производитель оригинальной детали | DENSO |
| Серия / Поколение | G2 |
| Обозначение (Typ) | DLLA158P1092 |
| Максимальное рабочее давление | до 2000 бар (200 МПа) |
| Угол конуса распыла | 158° |
| Количество сопловых отверстий | 6 (для серии G2 с углом 158°) |
| Диаметр сопловых отверстий | Класс "P" (стандартизированная группа малых диаметров для CR) |
| Материал корпуса | Высоколегированная сталь (упрочненная) |
| Покрытие | DLC / Износостойкое напыление (в зависимости от партии) |
| Тип топливной системы | Аккумуляторная (Common Rail) DENSO |
Применимость
Совместимые форсунки (Injector Assembly)
Распылитель используется в составе ремонтных комплектов и при сборке/восстановлении форсунок DENSO следующих серий:
| Серия форсунок | Примеры артикулов (варианты суффиксов) |
|---|---|
| 095000-534X | 095000-5340 ... 095000-5347 |
| 095000-636X | 095000-6360 ... 095000-6367 |
| 095000-592X | 095000-5920, 095000-5921 |
| 095000-829X | 095000-8290 |
| 095000-893X | 095000-8930 ... 095000-8933 |
Двигатели
Изделие применяется в дизельных двигателях, оборудованных указанными выше форсунками.
| Производитель техники | Серия двигателя | Рабочий объем |
|---|---|---|
| Isuzu | 4HK1 (все модификации: -TC, -TCC, -TCS и др.) | 5.2 л |
| Isuzu | 6HK1 (модификации: -TC, -TCC, -TCH и др.) | 7.8 л |
Техника и транспортные средства
Двигатели Isuzu HK1 широко применяются в коммерческом транспорте и тяжелой спецтехнике.
| Тип техники | Бренд | Модели |
|---|---|---|
| Экскаваторы | JCB | JS200, JS210, JS220, JS240, JS260, JS290, JS330 |
| Экскаваторы | Hitachi | ZX200, ZX210, ZX240, ZX280, ZX330, ZX350, ZX400 |
| Экскаваторы | Case | CX210, CX240, CX330, CX350 |
| Экскаваторы | Komatsu | PC200-8MO, PC300, PC360 |
| Экскаваторы | Zoomlion | ZE335E |
| Грузовые автомобили | Isuzu | Серии N (NPR, NQR, NRR), F (Forward, FRR, FSR, FTR, FVR) |
| Грузовые автомобили | Qingling | 700P |
| Грузовые автомобили | Chevrolet / GMC | T-Series |
Аналоги и перекрестные номера
В каталогах могут встречаться различные варианты написания и взаимозаменяемые номера.
| Тип номера | Значение |
|---|---|
| Основной DENSO | 093400-1092 |
| Типовое обозначение | DLLA158P1092 |
| Bosch (аналог) | 0 433 172 012 |
| Ранний/совместимый DENSO | 093400-8440 (DLLA158P844) |
| OEM Isuzu | 8-97609788-X, 8-98160061-X, 8-97602485-X |
| Прочие артикулы | 6980567, 738431, DCRI105340 |
Примечание: DLLA158P844 является предшествующей или альтернативной версией с аналогичной геометрией, но может иметь отличия в настройке давления открытия или внутреннем исполнении. Проверка по VIN-коду или номеру форсунки обязательна.
Правила подбора и замены
- Идентификация: Перед заказом необходимо сверить маркировку на корпусе форсунки (например, 095000-5341) и убедиться, что снятый распылитель соответствует типу DLLA158P1092.
- Дефектовка: Распылитель Common Rail не подлежит ремонту или промывке в ультразвуковой ванне с погружением всей детали в агрессивные среды, если планируется его повторное использование. При замене производится установка только нового элемента.
- Замена уплотнений: При установке нового распылителя в корпус форсунки обязательна замена медных уплотнительных шайб под форсунку и уплотнительных колец обратки. Использование старых шайб приводит к прорыву газов и повреждению форсунки.
- Момент затяжки: Сборка корпуса форсунки должна производиться динамометрическим ключом в строгом соответствии с регламентом производителя топливной аппаратуры.
- Калибровка: После установки форсунок на двигатель (Isuzu HK1 и др.) требуется обязательная электронная калибровка блока управления. В память ECU (ECM) вводятся коды коррекции производительности (IQA / QR-коды), указанные на корпусе отремонтированной форсунки. Игнорирование этого этапа приводит к неравномерной работе двигателя и повышенному расходу топлива.
Информация о производителе XingMa
Бренд XingMa принадлежит компании NingBo XingMa Fuel Injection Co., Ltd. Производитель специализируется на выпуске компонентов для дизельной топливной аппаратуры. Производственные мощности расположены в Китае (г. Нинбо, провинция Чжэцзян).
- Производство ведется на оборудовании с ЧПУ и автоматизированных линиях шлифовки прецизионных пар.
- Контроль качества включает пневмогидравлические испытания на плотность и проверку гидравлических характеристик распыла.
- Продукция XingMa позиционируется как запасная часть для вторичного рынка (Aftermarket) и является экономичной альтернативой оригинальным узлам DENSO при сопоставимых рабочих характеристиках.
Классификация товара: Запасные части и комплектующие для систем впрыска дизельных двигателей.
