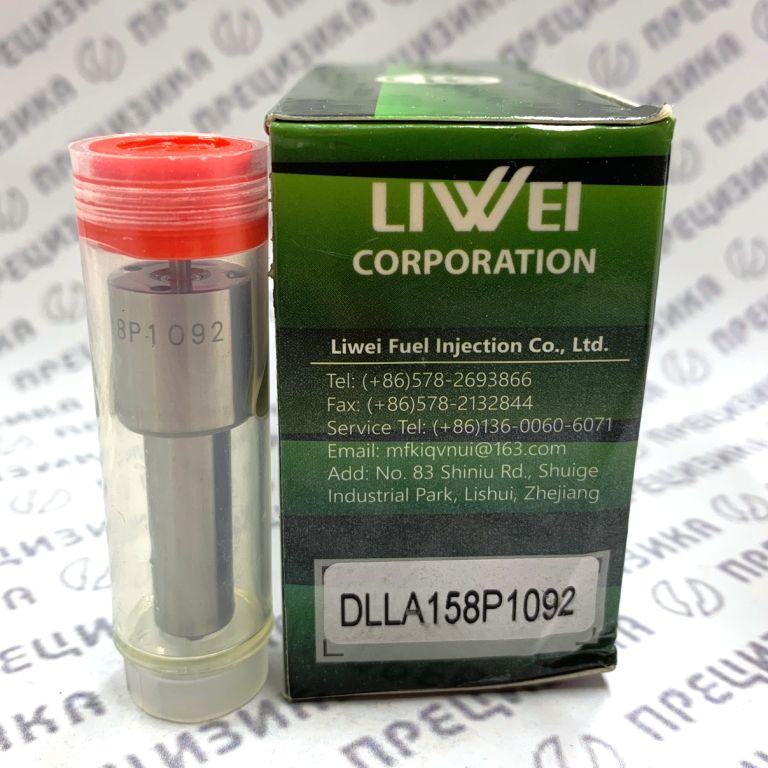

DLLA158P1092 Распылитель форсунки Liwei
Распылитель форсунки LIWEI DLLA158P1092 (Артикул: 093400-1092)
Каталожный номер: DLLA158P1092 / 093400-1092
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd.
Страна производства: Китай
1. Описание и конструктивные особенности
Изделие DLLA158P1092 представляет собой прецизионный распылитель (носик форсунки) для аккумуляторных топливных систем Common Rail (CRI) производства DENSO. Данный компонент является сменным рабочим органом электрогидравлической форсунки и отвечает за финальную фазу впрыска — дозирование и мелкодисперсное распределение топлива в камере сгорания.
Конструктивные особенности:
| Параметр | Характеристика |
|---|---|
| Поколение системы | DENSO Common Rail Generation 2 (G2) |
| Тип распылителя | Клапанный, с гидроуправляемой иглой (без пружины в носике) |
| Материал корпуса | Высоколегированная сталь (HSS / легированная инструментальная сталь) |
| Материал иглы | Быстрорежущая сталь с высоким содержанием вольфрама/молибдена |
| Покрытие | Износостойкое (нитридное/карбонитридное или DLC) для работы в условиях граничного трения |
| Прецизионность | Зазор в паре «игла-корпус» составляет 2–4 мкм (селективная сборка) |
| Количество отверстий | 8 (равномерное распределение по факелу) |
| Типоразмер седла | P (диаметр гидрозатвора ~ 0.14 мм х 8) |
Конструкция предусматривает отсутствие традиционной пружины в нижней части (в отличие от механических форсунок), так как давление открытия иглы управляется гидравлическим усилием из камеры управления, расположенной в верхней части корпуса форсунки. Это обеспечивает высокую скорость срабатывания и стабильность цикловых подач на высоких оборотах.
2. Назначение
Распылитель LIWEI DLLA158P1092 предназначен для:
- Ремонта и восстановления топливных форсунок DENSO (Injector Assembly) серий 095000-534X, 095000-636X, 095000-829X, 095000-893X.
- Замены изношенных или поврежденных штатных распылителей (износ седла, закоксовка сопловых отверстий, падение давления впрыска, гидроплотности).
- Восстановления заводских параметров смесеобразования и топливоподачи двигателей, оснащенных системами Common Rail DENSO.
3. Аналоги, типоразмер и обозначение
Данный распылитель унифицирован и имеет ряд кросс-номеров. В таблице ниже приведены основные альтернативные артикулы, встречающиеся на рынке.
| Тип номера | Значение | Примечание |
|---|---|---|
| Основной DENSO | 093400-1092 | Номер распылителя по каталогу DENSO |
| Типоразмер DENSO | DLLA158P1092 | Расшифровка: D=DENSO, L=Long, L=Long, A=Серия, 158=Угол, P=Размер сопла, 1092=Модиф. |
| Аналог DENSO (взаимозаменяемый) | 093400-8440 (DLLA158P844) | Полный аналог, разница в маркировке партии |
| Аналог Bosch | 0 433 172 012 | Прямой кросс для систем DENSO |
| Тип ALLA/DCRI | ALLA158P1092 / DCRI105340 | Каталожные обозначения вторичного рынка |
| Устаревшие OEM (Isuzu) | 8-97609788-X, 8-98160061-X, 8-97602485-X | Индексы X (0-7) указывают на модификацию форсунки в сборе |
4. Материал и технические характеристики
Технические параметры изделия соответствуют стандартам качества OEM для систем высокого давления.
| Характеристика | Значение | Ед. изм. |
|---|---|---|
| Максимальное давление впрыска | 1800 – 2000 | бар |
| Диаметр распылителя (корпус) | 4.0 (тип L) | мм |
| Угол конуса распыла | 158 | градусов |
| Количество и диаметр отверстий | 8 x 0.14 (Класс P) | мм |
| Ход иглы | 0.25 – 0.30 | мм |
| Твердость поверхности (HRC) | 60-64 | HRC |
| Шероховатость посадочных мест | Ra ≤ 0.2 | мкм |
| Рабочая температура | -40 до +150 (кратковременно выше) | °C |
5. Применимость (Форсунки, Двигатели, Техника)
Изделие применяется в широком спектре дизельной техники, где установлены двигатели Isuzu серий 4HK1/6HK1 с топливной аппаратурой DENSO.
5.1. Совместимые форсунки в сборе (Injector Assembly)
Установка данного распылителя производится в корпуса следующих форсунок DENSO:
| Серия форсунок | Модификации (Суффиксы) |
|---|---|
| 095000-534X | 0, 1, 2, 3, 4, 5, 6, 7 |
| 095000-592X | 0, 1 |
| 095000-636X | 0, 1, 2, 3, 4, 5, 6, 7 |
| 095000-829X | 0 |
| 095000-893X | 0, 1, 2, 3 |
5.2. Двигатели
| Марка двигателя | Тип / Объем | Применение |
|---|---|---|
| Isuzu 4HK1 | Р4, 5.2 л, CRDI | Грузовики, средние экскаваторы |
| Isuzu 4HK1-TCS/TCN | Турбо/Интеркулер | Спецтехника, JCB, Hitachi |
| Isuzu 6HK1 | Р6, 7.8 л, CRDI | Тяжелые грузовики, большие экскаваторы |
5.3. Техника (Бренд / Модель)
Приводим перечень ключевых машин, где используется данный распылитель (список не является исчерпывающим для спецтехники, но охватывает основные платформы):
| Бренд | Модели техники |
|---|---|
| Isuzu | Серия N (NPR, NQR, NPS), Серия F (FRR, FSR, FTR, FVR), Forward, Giga (ранние) |
| Qingling | 700P (Лицензионный Isuzu), F-Series |
| Hitachi | ZX200, ZX210, ZX240, ZX280, ZX330, ZX350, ZX470 (двигатели Isuzu) |
| JCB | JS200, JS210, JS220, JS240, JS260, JS290, JS330, JS360 |
| Case | CX210, CX240, CX250, CX330, CX350, CX370 |
| Komatsu | PC200-8MO (версия с двигателем 4HK1), PC300/PC360 (Некоторые модификации) |
| John Deere | 190G, 245G, 350G (колесные экскаваторы) |
| Sumitomo / Link-Belt | Модели на базе Isuzu 4HK1/6HK1 |
| Прочее | Крановые установки, компрессоры, насосы на шасси Isuzu, GMC/Chevrolet T-Series (Среднетоннажники) |
6. Правила подбора и замены
При подборе и замене распылителя DLLA158P1092 необходимо соблюдать строгий технический регламент, так как речь идет о прецизионной паре.
Правила подбора:
- Идентификация: Убедитесь, что маркировка на корпусе старой форсунки соответствует сериям 534, 636 или 893. Установка распылителя от другого поколения (например, от Delphi или Bosch CRI2) недопустима.
- Проверка типоразмера: Визуально сверьте количество сопловых отверстий (8) и угол (158°). Использование распылителя с другим углом (например, 150°) приведет к прогару поршня из-за попадания факела на стенки гильзы.
- Комплектность: Замена распылителя должна сопровождаться заменой уплотнительных элементов (медные шайбы под форсунку, резиновые кольца обратки) и, желательно, фильтра тонкой очистки.
Правила замены (Требования к мастерской):
- Чистота: Работы должны проводиться на стенде для разборки форсунок CR. Попадание пыли под седло иглы недопустимо.
- Момент затяжки: Затяжка накидной гайки (ретейнера) распылителя осуществляется строго динамометрическим ключом с моментом, рекомендованным для DENSO G2 (обычно 50-70 Нм, в зависимости от резьбы корпуса).
- Тестирование: После сборки обязательна проверка на стенде Bosch EPS-708/815 или аналогах. Проверяются: давление открытия (подъем иглы), обратная утечка (Back-leak), производительность и качество распыла.
- Калибровка IQA/QR-кода: Поскольку распылитель LIWEI имеет допускные отклонения по производительности, после установки форсунок на автомобиль (особенно Isuzu) требуется записать новые коды компенсации (QR-код) в блок управления двигателем (ECM) для выравнивания топливоподачи по цилиндрам. Игнорирование этого пункта может вызвать неравномерную работу двигателя (троение) и дымность.
7. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. — китайское предприятие, специализирующееся на производстве компонентов для дизельной топливной аппаратуры (Common Rail, PDE, VE насосы). Компания поставляет продукцию как на конвейеры локальных производителей, так и на вторичный рынок (Aftermarket).
Ключевые аспекты качества LIWEI:
- Материалы: Используется сталь, аналогичная по составу спецификациям OEM (высокое содержание легирующих элементов для сохранения твердости при высоких температурах).
- Оборудование: Производство оснащено шлифовальными станками с ЧПУ (Centerless grinding) и лазерной прошивкой сопловых отверстий (Laser Drilling), что обеспечивает стабильную геометрию факела от партии к партии.
- Контроль: 100% выходной контроль на гидравлических стендах для измерения цикловой подачи и герметичности.
Примечание: Продукция LIWEI позиционируется как бюджетная альтернатива оригинальным распылителям DENSO. Несмотря на высокое качество обработки, при установке компонентов LIWEI требуется более тщательная настройка форсунки на стенде для достижения параметров, максимально приближенных к заводским эталонным значениям DENSO.
Сводная таблица кросс-номеров для поиска
| Бренд | Артикулы |
|---|---|
| DENSO | 093400-1092, 093400-8440, DLLA158P1092, DLLA158P844 |
| Bosch | 0 433 172 012 |
| Isuzu (OEM) | 8-97609788-0/7, 8-98160061-0/7, 6980567, 738431 |
| Прочие | DCRI105340, ALLA158P1092, BDLLA158P1092 |
