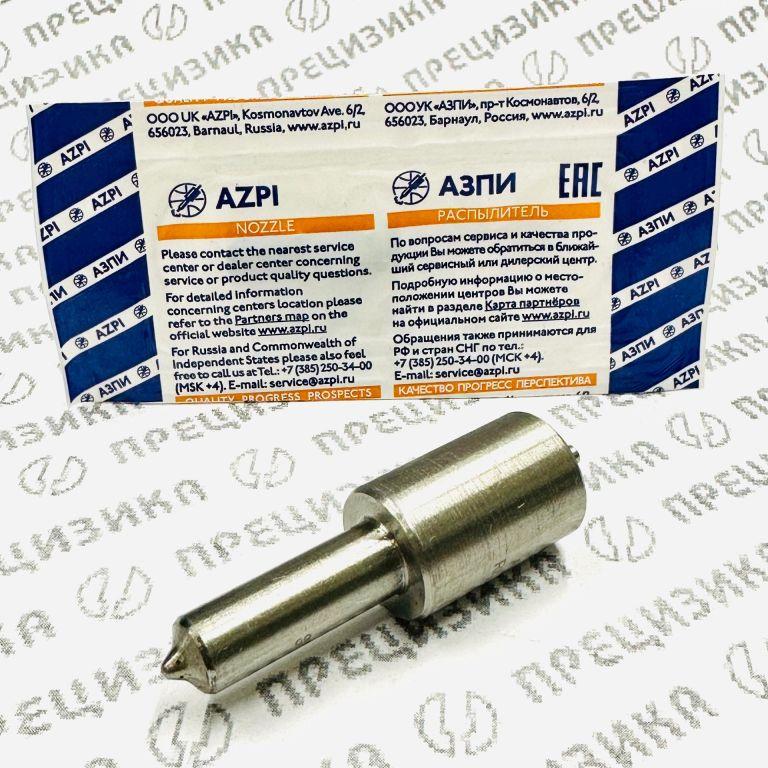

6А1-20с2-16 Распылитель форсунки. АЗПИ 3х0,32
Распылитель форсунки 6А1-20с2-16 (16.111211)
Распылитель форсунки 6А1-20с2-16 (каталожный номер 16.111211) — прецизионный компонент топливной аппаратуры дизельных двигателей воздушного охлаждения. Представляет собой бесштифтовый распылитель закрытого типа (многосопловой), устанавливаемый в форсунки моделей 16.1112010 и 16.1112010-01.
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Бесштифтовый, закрытого типа (многосопловой) |
| Прецизионный диаметр иглы | 6 мм |
| Количество сопловых отверстий | 3 шт. |
| Диаметр сопловых отверстий | 0,32 мм (исполнение «3×0,32») |
| Эффективное проходное сечение (μF) | 0,162–0,182 мм² |
| Углы наклона сопловых отверстий | 87°, 81°, 37° |
| Материал изготовления | Высококачественные легированные стали с применением специальной термической обработки, обеспечивающей устойчивость к эрозионному износу и коррозии |
| Гарантийный срок | 12 месяцев с даты продажи (для продукции АЗПИ) |
| Вес | ~0,06 кг |
Аналоги, кросс-номера и альтернативные обозначения
| Категория | Номер / Обозначение | Производитель / Примечание |
|---|---|---|
| Основные OEM-номера | 6А1-20с2-16 | АЗПИ (Алтайский завод прецизионных изделий) — основной артикул |
| 16.1112110 | НЗТА (Ногинский завод топливной аппаратуры) | |
| 16.111211 | Сокращённое обозначение (без «0» на конце) | |
| Кросс-номера производителей | 39.1112110-08 | ЧЗТА (Чугуевский завод топливной аппаратуры) |
| 33.1112110-260 | ЯЗДА (Ярославский завод дизельной аппаратуры) | |
| Импортные аналоги | DOP135S333-4162 | Motorpal (Чехия) — прямой аналог |
Кросс-номера и альтернативные обозначения распылителя: 6А1-20С2-16, 6А1-20с2-16, 6А1.20с2-16, 16.1112110, 16.111211, 161112110, 16-1112110, 33.1112110-260, 39.1112110-08, DOP135S333-4162
Применимость
Форсунки
| Форсунки |
|---|
| 6Т2-20С1-2Д |
| 6Т2-20с1-2Д |
| 16.1112010 |
| 16-1112010 |
| 161112010 |
| 16.1112010-01 |
Форсунки 6Т2-20С1-2Д, 16.1112010, 16-1112010, 161112010 и 16.1112010-01 являются полными аналогами и могут использоваться для замены друг друга.
Двигатели
| Семейство | Модели и модификации |
|---|---|
| Д-21 | Д-21, Д-21А, Д-21А1, Д-21А2 |
| Д-37 | Д-37, Д-37М, Д-37М-С1, Д-37М-С2, Д-37Е |
| Д-120 | Д-120, Д-120-06, Д-120-42, Д-120-43, Д-120-44, Д-120-45, Д-120-62, Д-120-71, Д-120-73, Д-120-84, Д-120-85, Д-120-86 |
| Д-130 | Д-130 |
| Д-144 | Д-144, Д-144-01, Д-144-02, Д-144-07, Д-144-08, Д-144-09, Д-144-10, Д-144-11, Д-144-12, Д-144-31, Д-144-32, Д-144-36, Д-144-38, Д-144-40, Д-144-60, Д-144-62, Д-144-66, Д-144-67, Д-144-72, Д-144-80, Д-144-81 |
| Д-145Т | Д-145Т |
Все перечисленные двигатели — воздушного охлаждения производства Владимирского моторо-тракторного завода (ВМТЗ) и Липецкого тракторного завода.
Техника
| Категория техники | Модели и модификации |
|---|---|
| Тракторы и самоходные шасси | Т-16, Т-16М, Т-16МГ, Т-25, Т-25А, Т-25Ф, Т-28Х3, Т-28Х4М, Т-30, Т-30А80, Т-40, Т-40А, Т-40АН, Т-40М, Т-45, Т-50А, ХТЗ-2511, ЛТЗ-55, ВТЗ-2027, ВТЗ-2032, ВТЗ-2048, ВТЗ-2048А, ВТЗ-2048АС, ВТЗ-2248А, ВТЗ-2348А, ВТЗ-2448, ВТЗ-30СШ, Агромаш 30СШ, Агромаш 30ТК, Агромаш 50 СШ, Агромаш 50 ТК, Агромаш 85ТК, СШ-25 |
| Погрузчики | ПУМ-500, ПУМ-500М, ДП-1604, 4014Д, 40811, 40261, 40271, 40816 |
| Дорожно-строительная техника | Дорожные катки ДУ-47Б, ДУ-63-1, ДУ-93, ДУ-94; асфальтоукладчики ДС-143, ДС-155 |
| Специальная техника | Коммунальная машина КО-705, автобетоносмесители СБ-92-В1, СБ-172-1, путевые машины ПРМ, МСШУ, компрессорные станции ПКСД, ПКСД-1.75, ЗИФ |
| Энергетические установки | Сварочные агрегаты САК, АДД-4004; дизельные электростанции АД-8-Т400-1ВП, ЭД-8-Т400-1ВП, АД-10С-Т400-1В, АД-16-Т400-1ВП, ЭД-16-Т400-1ВП, АД-30, АД-30-Т400-1ВП, ЭД-30-Т400-1ВП, ГС250-20/4 |
Правила подбора и замены
Подбор распылителя
При подборе распылителя 6А1-20с2-16 необходимо учитывать следующие параметры:
- Диаметр сопловых отверстий. Распылитель выпускается в двух исполнениях: 0,30 мм и 0,32 мм. Исполнение «3×0,32» (артикул 6А1-20с2-16) является современным и производится АЗПИ. При заказе следует уточнять этот параметр, так как он влияет на характеристики впрыска и совместимость с конкретной модификацией двигателя.
- Модель форсунки. Распылитель устанавливается в форсунки 16.1112010 и 16.1112010-01, а также в их полные аналоги: 6Т2-20С1-2Д, 6Т2-20с1-2Д, 16-1112010, 161112010. Перед заменой необходимо убедиться, что установленная на двигателе форсунка соответствует одному из перечисленных артикулов.
- Модель двигателя. Распылитель применяется на двигателях семейств Д-21, Д-37, Д-120, Д-130, Д-144, Д-145Т воздушного охлаждения производства ВМТЗ и Липецкого тракторного завода. Подбор осуществляется по модели двигателя и модели техники, на которой он установлен.
Правила замены
- Замена прецизионной пары. Распылитель представляет собой прецизионную пару «корпус–игла», детали которой подобраны с микронной точностью. Замена иглы отдельно от корпуса не допускается — распылитель меняется в сборе.
- Совместимость с топливной аппаратурой. При замене рекомендуется использовать распылитель в комплекте с сертифицированными компонентами топливной системы (форсунка, ТНВД) для сохранения гарантийных обязательств и обеспечения заявленного ресурса.
- Настройка форсунки. После замены распылителя требуется проверка и, при необходимости, регулировка форсунки на испытательном стенде с контролем давления начала впрыска и качества распыла согласно руководству по эксплуатации конкретного двигателя.
- Гарантийные обязательства. Продукция АЗПИ поставляется с гарантией 12 месяцев с даты продажи. Для сохранения гарантии необходимо соблюдать правила установки и эксплуатации, предусмотренные производителем.
О производителе, качестве продукции
АО «Алтайский завод прецизионных изделий» (АЗПИ) — российский производитель топливной аппаратуры для дизельных двигателей, организованный в 1991 году на базе цеха топливной аппаратуры Алтайского моторного завода. Предприятие является единственным в России и СНГ производственным объединением, разрабатывающим и серийно изготавливающим топливоподающие системы типа Common Rail.
АЗПИ позиционируется как ведущий российский производитель топливной аппаратуры для дизельных двигателей всех типов, соответствующих современным международным экологическим требованиям. Производство распылителей осуществляется с соблюдением требований ГОСТ и технических условий предприятия. Контроль параметров проводится на всех этапах изготовления, включая финальную проверку геометрии и герметичности.
Распылители АЗПИ изготавливаются из высоколегированных инструментальных сталей, подвергнутых многоступенчатой термической и механической обработке для достижения максимальной износостойкости и сохранения геометрических параметров в экстремальных условиях работы. Применение специальной термической обработки обеспечивает устойчивость изделия к эрозионному износу и коррозии.
