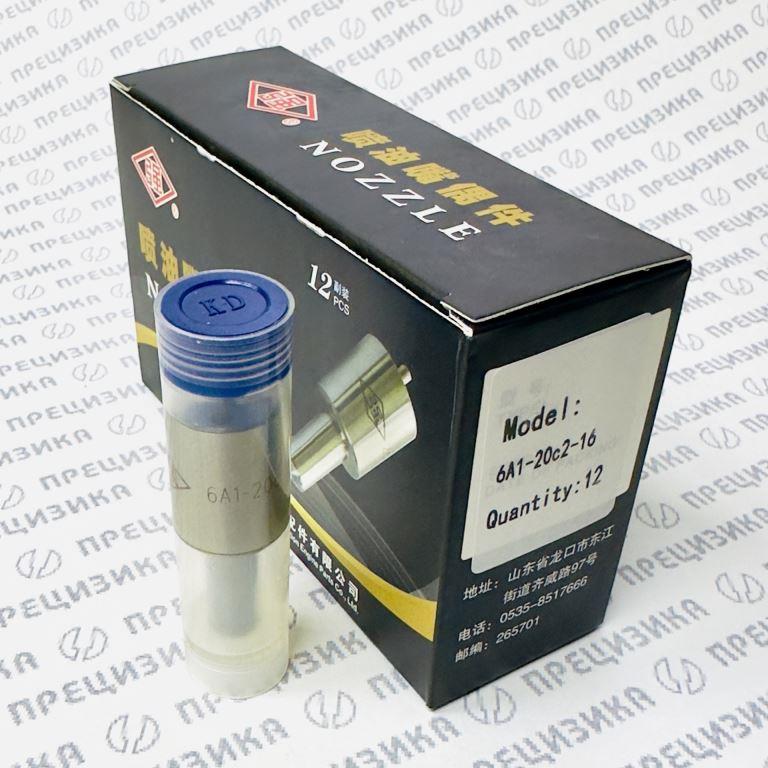

6А1-20с2-16 Распылитель форсунки. KANGDA 3х0,32
Распылитель форсунки 6А1-20с2-16 (16.111211)
Распылитель 6А1-20с2-16 (каталожный номер 16.111211) представляет собой прецизионный сменный элемент топливной аппаратуры дизельных двигателей воздушного охлаждения. Изделие выполнено в виде бесштифтового распылителя закрытого типа (многосоплового) и предназначено для установки в форсунки моделей 16.1112010 и 16.1112010-01. Артикул: 6А1-20с2-16. Бренд: KANGDA. Производитель: Shandong Kangda Precision Machinery Manufacturing Co., Ltd (КНР).
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Бесштифтовый, закрытого типа (многосопловой) |
| Прецизионный диаметр иглы | 6 мм |
| Количество сопловых отверстий | 3 шт. |
| Диаметр сопловых отверстий | 0,32 мм (исполнение «3×0,32») |
| Эффективное проходное сечение (μF) | 0,162–0,182 мм² |
| Углы наклона сопловых отверстий | 87°, 81°, 37° |
| Материал изготовления | Высококачественные легированные стали с применением специальной термической обработки, обеспечивающей устойчивость к эрозионному износу и коррозии |
| Вес | ~0,06 кг |
| Гарантийный срок | 12 месяцев с даты продажи |
Аналоги, кросс-номера и альтернативные обозначения
| Категория | Номер / Обозначение | Производитель / Примечание |
|---|---|---|
| Основные OEM-номера | 6А1-20с2-16 | АЗПИ (Алтайский завод прецизионных изделий) — основной артикул |
| 16.1112110 | НЗТА (Ногинский завод топливной аппаратуры) | |
| 16.111211 | Сокращённое обозначение (без «0» на конце) | |
| Кросс-номера производителей | 39.1112110-08 | ЧЗТА (Чугуевский завод топливной аппаратуры) |
| 33.1112110-260 | ЯЗДА (Ярославский завод дизельной аппаратуры) | |
| Импортные аналоги | DOP135S333-4162 | Motorpal (Чехия) — прямой аналог |
Применимость
Форсунки
| Форсунки |
|---|
| 6Т2-20С1-2Д |
| 6Т2-20с1-2Д |
| 16.1112010 |
| 16-1112010 |
| 161112010 |
| 16.1112010-01 |
Форсунки 6Т2-20С1-2Д, 16.1112010, 16-1112010, 161112010 и 16.1112010-01 являются полными аналогами и могут использоваться для замены друг друга.
Двигатели
| Семейство | Модели и модификации |
|---|---|
| Д-21 | Д-21, Д-21А, Д-21А1, Д-21А2 |
| Д-37 | Д-37, Д-37М, Д-37М-С1, Д-37М-С2, Д-37Е |
| Д-120 | Д-120, Д-120-06, Д-120-42, Д-120-43, Д-120-44, Д-120-45, Д-120-62, Д-120-71, Д-120-73, Д-120-84, Д-120-85, Д-120-86 |
| Д-130 | Д-130 |
| Д-144 | Д-144, Д-144-01, Д-144-02, Д-144-07, Д-144-08, Д-144-09, Д-144-10, Д-144-11, Д-144-12, Д-144-31, Д-144-32, Д-144-36, Д-144-38, Д-144-40, Д-144-60, Д-144-62, Д-144-66, Д-144-67, Д-144-72, Д-144-80, Д-144-81 |
| Д-145Т | Д-145Т |
Все перечисленные двигатели — воздушного охлаждения производства Владимирского моторо-тракторного завода (ВМТЗ) и Липецкого тракторного завода.
Техника
| Категория техники | Модели и модификации |
|---|---|
| Тракторы и самоходные шасси | Т-16, Т-16М, Т-16МГ, Т-25, Т-25А, Т-25Ф, Т-28Х3, Т-28Х4М, Т-30, Т-30А80, Т-40, Т-40А, Т-40АН, Т-40М, Т-45, Т-50А, ХТЗ-2511, ЛТЗ-55, ВТЗ-2027, ВТЗ-2032, ВТЗ-2048, ВТЗ-2048А, ВТЗ-2048АС, ВТЗ-2248А, ВТЗ-2348А, ВТЗ-2448, ВТЗ-30СШ, Агромаш 30СШ, Агромаш 30ТК, Агромаш 50 СШ, Агромаш 50 ТК, Агромаш 85ТК, СШ-25 |
| Погрузчики | ПУМ-500, ПУМ-500М, ДП-1604, 4014Д, 40811, 40261, 40271, 40816 |
| Дорожно-строительная техника | Дорожные катки ДУ-47Б, ДУ-63-1, ДУ-93, ДУ-94; асфальтоукладчики ДС-143, ДС-155 |
| Специальная техника | Коммунальная машина КО-705, автобетоносмесители СБ-92-В1, СБ-172-1, путевые машины ПРМ, МСШУ, компрессорные станции ПКСД, ПКСД-1.75, ЗИФ |
| Энергетические установки | Сварочные агрегаты САК, АДД-4004; дизельные электростанции АД-8-Т400-1ВП, ЭД-8-Т400-1ВП, АД-10С-Т400-1В, АД-16-Т400-1ВП, ЭД-16-Т400-1ВП, АД-30, АД-30-Т400-1ВП, ЭД-30-Т400-1ВП, ГС250-20/4 |
Правила подбора и замены
При подборе распылителя 6А1-20с2-16 необходимо руководствоваться следующими критериями:
- Идентификация форсунки. Распылитель устанавливается в форсунки 16.1112010 и 16.1112010-01. Перед заменой следует убедиться в соответствии маркировки корпуса форсунки указанным моделям.
- Соответствие двигателю. Распылитель применяется на дизельных двигателях воздушного охлаждения семейств Д-21, Д-37, Д-120, Д-130, Д-144, Д-145Т. При подборе необходимо сверить модель двигателя с таблицей применимости.
- Проверка кросс-номеров. Взаимозаменяемыми являются распылители с номерами 16.1112110, 16.111211, 39.1112110-08, 33.1112110-260, а также импортный аналог DOP135S333-4162 (Motorpal). При заказе допускается использование любого из указанных обозначений.
- Контроль сопловых отверстий. Исполнение «3×0,32» означает три сопловых отверстия диаметром 0,32 мм. Не допускается установка распылителей с иным количеством или диаметром отверстий, так как это приведёт к нарушению характеристик впрыска.
- Проверка прецизионных параметров. Эффективное проходное сечение должно находиться в диапазоне 0,162–0,182 мм². Отклонение от указанного диапазона свидетельствует о несоответствии изделия техническим условиям.
- Замена распылителя. При замене рекомендуется проводить диагностику форсунки в сборе, включая проверку давления начала впрыска и герметичности запорного конуса. После установки нового распылителя требуется регулировка форсунки на испытательном стенде согласно руководству по эксплуатации двигателя.
О производителе и качестве продукции
Shandong Kangda Precision Machinery Manufacturing Co., Ltd (бренд KANGDA) — китайское предприятие, специализирующееся на производстве прецизионных компонентов топливной аппаратуры дизельных двигателей. Производственная база оснащена оборудованием с ЧПУ, обеспечивающим соблюдение заданных геометрических параметров.
Система менеджмента качества предприятия сертифицирована на соответствие требованиям ISO/TS 16949, что подтверждает стабильность технологических процессов и высокий уровень выходного контроля. Контроль качества включает проверку геометрии, микротвёрдости, шероховатости поверхностей и герметичности изделий.
Продукция KANGDA поставляется в качестве сменных элементов для двигателей различных производителей, включая дизели воздушного охлаждения Владимирского моторо-тракторного завода. Распылитель 6А1-20с2-16 (3×0,32) производства KANGDA предназначен для ремонта и восстановления форсунок типа 16.1112010, используемых в двигателях Д-144, Д-21А и Д-120.
