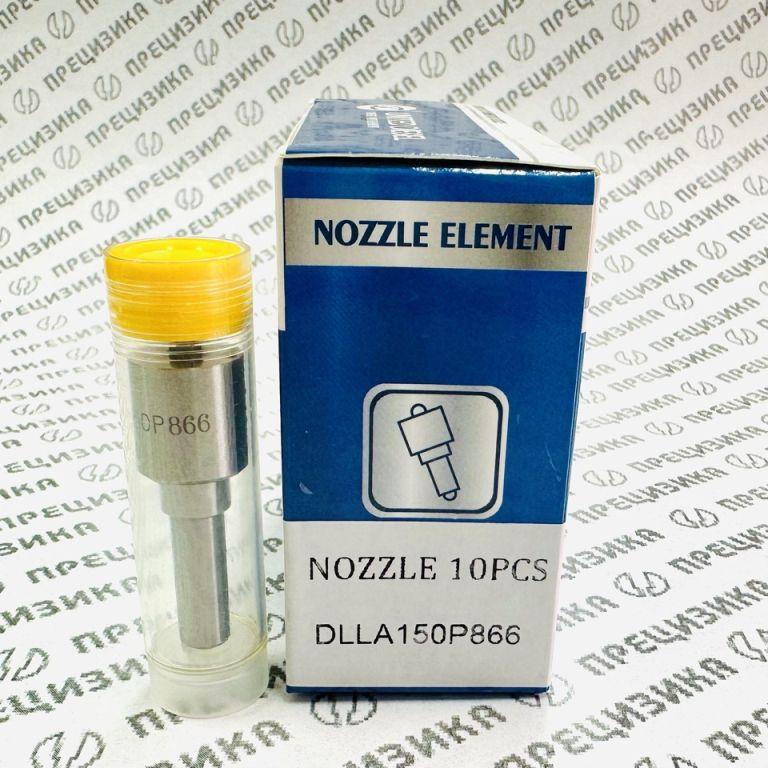

DLLA150P866 Распылитель форсунки United Diesel
Распылитель DLLA150P866 (Арт. 095000-5550)
Тип: Распылитель форсунки Common Rail (CR)
Производитель: United Diesel (Китай)
Совместимость с OEM: DENSO
1. Описание и конструктивные особенности
Распылитель DLLA150P866 является прецизионным компонентом гидравлической части электромагнитной форсунки DENSO. Изделие предназначено для профессионального ремонта топливной аппаратуры и представляет собой сопрягаемую пару «корпус – игла», от качества изготовления которой напрямую зависят параметры впрыска.
Данная модель спроектирована для работы в условиях высокого давления, характерного для аккумуляторных систем Common Rail (до 1600–1800 бар).
Ключевые конструктивные характеристики
| Параметр | Значение |
|---|---|
| Конструктивный тип | Многодырчатый (SAC-тип) |
| Управление | Гидравлическое (управление давлением в камере управления) |
| Диаметр прецизионной иглы | 4.0 мм |
| Количество сопловых отверстий | 6 |
| Диаметр сопловых отверстий | 0.185 мм |
| Угол конуса распыла | 150° |
| Эффективное проходное сечение | 0.110 – 0.114 мм² |
Особенности: Широкий угол распыла (150°) и малое проходное сечение оптимизированы для специфической геометрии камер сгорания дизельных двигателей Hyundai малой и средней грузоподъемности. Такая конфигурация обеспечивает формирование однородного топливного факела и корректное смесеобразование.
Материал: Корпус и игла изготовлены из высоколегированной быстрорежущей стали (аналог SKH51) с последующим поверхностным азотированием. Азотированный слой обеспечивает высокую твердость поверхности (HV 1000+) и устойчивость к абразивному износу при работе на топливе с содержанием серы (стандартное дизельное топливо, биодизельные смеси до B7).
2. Назначение
Распылитель DLLA150P866 используется в качестве сменного элемента (ремкомплекта) при восстановлении работоспособности форсунок DENSO. Установка нового распылителя требуется при выявлении следующих диагностических признаков:
- Падение давления в топливной рампе вследствие износа сопряжения игла-корпус (увеличение внутренних утечек).
- Подтекание форсунки (повышенный слив в «обратку» или попадание излишков топлива в цилиндр).
- Нарушение факела распыла: дымный выхлоп, жесткая работа двигателя, потеря мощности, локальный перегрев поршней.
- Закоксовка или прогар сопловых отверстий из-за использования некачественного топлива или естественного износа.
3. Типоразмер, обозначение и аналоги
В каталожных базах данный распылитель может встречаться под различными артикулами. Ниже приведена таблица соответствия для корректного подбора аналогов.
Таблица кросс-номеров и обозначений
| Производитель / База | Артикул / Номер |
|---|---|
| Основной OEM (DENSO) | 093400-8660 |
| Основной OEM (Форсунка) | 095000-5550 |
| BOSCH | 0 433 172 004 (0433172004) |
| United Diesel (Бренд) | DLLA150P866 |
| XINGMA | XMDLLA150P866/1059 |
| LIWEI | LWDLLA150P866/1059 |
| Repard | 11-122 |
| Альтернативные обозначения | BLLA150P866, BDLLA150P866, ALLA150P866-J, ND-DLLA150P866 |
Сводные технические данные распылителя
| Характеристика | Значение |
|---|---|
| Код производителя | DLLA150P866 |
| Артикул форсунки (осн.) | 095000-5550 |
| Тип системы | Common Rail (CR) |
| Диаметр иглы | 4.0 mm |
| Число отверстий | 6 |
| Диаметр отверстий | 0.185 mm |
| Угол распыла | 150° |
| Пропускная способность | 0.110 – 0.114 мм² |
4. Применимость
Данный распылитель является унифицированным компонентом для целого ряда электрогидравлических форсунок DENSO, устанавливаемых преимущественно на коммерческую технику Hyundai и Kia.
Совместимость с форсунками (OEM номера)
| Производитель | Серия / Номера форсунок |
|---|---|
| DENSO | 095000-5550, -5551, -5552, -5553, -5554, -5555, -5556, -5557, -5558, -5559 |
| DENSO (8310) | 095000-8310, -8311, -8312, -8313, -8314, -8315 |
| HYUNDAI / KIA | 33800-45700, 33800-45701 |
| Прочие | 9709500-555, DCRI105550 |
Применяемость по двигателям
| Марка двигателя | Объем / Класс |
|---|---|
| Hyundai D4DD | 3.9 л / Евро-3 |
| Hyundai D4AF | Евро-3 |
Применяемость по технике (Модельный ряд)
| Категория техники | Модели |
|---|---|
| Грузовые автомобили | Hyundai HD65, HD72, HD78, HD78W, HD120, Mighty, E-Mighty |
| Автобусы | Hyundai County, E-County, Chorus Mighty |
| Спецтехника / Погрузчики | Hyundai 45D-7E, 70/80D-7E ACE |
| Прочее | Коммунальная и дорожная техника на шасси HD (АГП, эвакуаторы и т.д.) |
5. Правила подбора и замены
При заказе и установке компонента необходимо соблюдать следующие регламенты:
- Идентификация: Перед заказом необходимо сверить маркировку, выбитую на корпусе старой форсунки. Убедитесь, что номер форсунки (например, 095000-5550 или 33800-45700) соответствует списку совместимости.
- Точность параметров: Недопустима замена распылителем с другим углом распыла (не 150°) или другим эффективным сечением (не 0.110-0.114 мм²). Это приведет к прогару поршней или потере динамики.
- Чистота: Замена должна производиться на специализированном стенде в условиях чистого помещения. Попадание пыли между иглой и корпусом недопустимо.
- Дефектовка: Перед установкой нового распылителя обязательно проверяется состояние корпуса форсунки, уплотнительных колец и электромагнитного клапана (если он меняется отдельно).
- Регулировка: После установки обязательна проверка на стенде (например, Bosch EPS или Denso Master). Требуется настройка давления открытия/хода клапана и проверка обратного слива. Факел распыла должен быть ровным, без отклонений струй.
- Протяжка: Соблюдать момент затяжки корпуса форсунки, указанный производителем, во избежание повреждения прецизионной пары.
6. Производитель и качество продукции
United Diesel — китайский производитель компонентов топливной аппаратуры, специализирующийся на выпуске распылителей и клапанов для систем Common Rail (DENSO, Bosch, Delphi).
Продукция United Diesel относится к сегменту запчастей, поставляемых на рынок послепродажного обслуживания. Производственные линии, как правило, оснащены оборудованием для прецизионной шлифовки и лазерной прошивки сопловых отверстий, что позволяет выдерживать заявленные гидроплотность и гидравлические характеристики.
Особенности использования
- Компонент требует обязательной профессиональной проверки на стенде перед установкой на автомобиль.
- По сравнению с оригинальными распылителями DENSO, продукция United Diesel имеет более доступную стоимость, что делает её востребованной при ремонте коммерческой техники с большими межсервисными интервалами.
- Рекомендуется проверять фактическую пропускную способность конкретной партии, так как она может варьироваться в пределах допуска (0.110 – 0.114 мм²), что может потребовать корректировки топливной карты ЭБУ при установке на автомобили с чувствительной электроникой.
Прочая каталожная информация для поиска
Распылитель 093400-8660, Распылитель 095000-5550, Распылитель 33800-45700, Распылитель DLLA150P866, Распылитель DENSO, Распылитель HYUNDAI, Распылитель форсунки 093400-8660, Распылитель форсунки 095000-5550, Распылитель форсунки 33800-45700, Распылитель форсунки DLLA150P866, Распылитель форсунки DENSO, Распылитель форсунки HYUNDAI, Распылитель форсунки D4DD, Распылитель форсунки HD78
