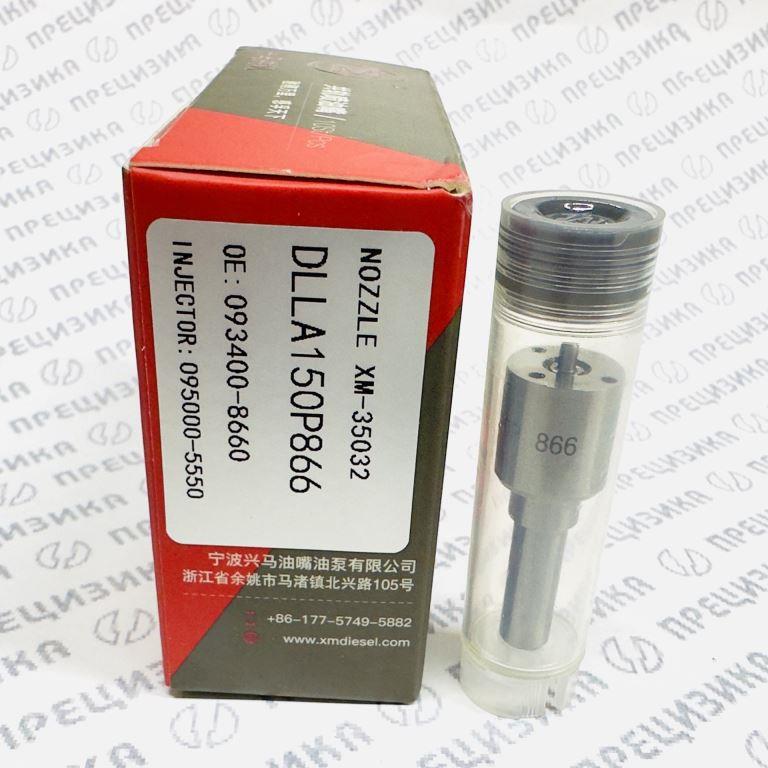

DLLA150P866 Распылитель форсунки XingMa
Распылитель DLLA150P866 (Арт. 095000-5550)
Тип: Распылитель форсунки Common Rail (CR)
Производитель: NingBo XingMa Fuel Injection Co., Ltd. (Китай)
Бренд: XingMa
Модель: DLLA150P866
OEM-аналог: DENSO 093400-8660
Распылитель DLLA150P866 представляет собой прецизионную пару (корпус распылителя и игла), предназначенную для ремонта и восстановления электрогидравлических форсунок DENSO системы Common Rail. Деталь обеспечивает дозированную подачу и мелкодисперсное распыление дизельного топлива в камере сгорания. Поставляется как компонент для профессионального ремонта топливной аппаратуры.
1. Описание и конструктивные особенности
Распылитель DLLA150P866 является сменным элементом механической части форсунки DENSO. Конструктивно состоит из корпуса с сопловыми отверстиями и прецизионно подогнанной запорной иглы. Зазор между иглой и направляющей корпуса составляет единицы микрон, что обеспечивает герметичность при высоком давлении и минимальные утечки топлива в обратную магистраль.
Ключевые особенности:
- Тип распылителя: многодырчатый, с глухим колодцем (SAC-тип).
- Управление: гидравлическое, посредством давления топлива, создаваемого в управляющей камере форсунки.
- Геометрия факела: угол распыла 150°, шесть сопловых отверстий диаметром 0,185 мм каждое. Такая конфигурация обеспечивает равномерное распределение топлива по объёму камеры сгорания двигателей Hyundai D4DD/D4AF.
- Эффективное проходное сечение: 0,110–0,114 мм². Параметр критичен для сохранения заводской цикловой подачи и, как следствие, мощности, расхода топлива и эмиссии.
- Диаметр прецизионной иглы: 4,0 мм. Обеспечивает быстродействие и устойчивость к высоким нагрузкам.
- Рабочее давление: до 1600–1800 бар (в зависимости от версии ТНВД и режима работы двигателя).
- Материал: высоколегированная инструментальная сталь (аналог SKH51) с поверхностным азотированием. Обработка поверхности повышает твёрдость, износостойкость и стойкость к кавитационной эрозии. Совместим со стандартным дизельным топливом, включая смеси с биодизелем до B7.
Конструкция распылителя оптимизирована для работы с электронно-управляемыми форсунками DENSO, где момент и продолжительность впрыска задаются электромагнитным клапаном, а гидравлическая часть распылителя отвечает только за дозирование и распыление.
2. Назначение
Распылитель DLLA150P866 применяется при капитальном ремонте топливных форсунок DENSO Common Rail. Необходимость замены возникает при диагностировании следующих неисправностей:
- Падение давления в топливной рампе из-за износа прецизионной пары и увеличенных утечек по зазору игла–корпус.
- Подтекание форсунки в цилиндр или в обратную магистраль (перелив).
- Нарушение факела распыла: неравномерное распределение, подвпрыски, крупнодисперсный распыл, вызывающие дымный выхлоп, жёсткую работу двигателя, прогары поршней.
- Закоксовка или механическое повреждение сопловых отверстий.
- Потеря гидроплотности по запирающему конусу.
Использование нового распылителя позволяет восстановить исходные параметры впрыска без замены всей форсунки, что экономически целесообразно при ремонте.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
Ниже приведены основные идентификационные данные и кросс-номера для заказа.
Таблица 1. Идентификация и кросс-номера
| Параметр | Значение / Обозначение |
|---|---|
| Модель распылителя | DLLA150P866 |
| OEM DENSO | 093400-8660 |
| Артикул XingMa | XMDLLA150P866 / 1059 |
| Кросс BOSCH | 0 433 172 004 |
| Кросс Liwei | LWDLLA150P866 / 1059 |
| Кросс Repard | 11-122 |
| Альтернативные записи | ALLA150P866-J, BDLLA150P866, BLLA150P866, ND-DLLA150P866 |
Таблица 2. Технические характеристики
| Характеристика | Значение |
|---|---|
| Тип системы | Common Rail (CR) |
| Диаметр иглы | 4,0 мм |
| Количество сопловых отверстий | 6 |
| Диаметр сопловых отверстий | 0,185 мм |
| Угол конуса распыла | 150° |
| Эффективное проходное сечение | 0,110–0,114 мм² |
| Рабочее давление | до 1600–1800 бар |
| Материал корпуса и иглы | Высоколегированная сталь с азотированием |
| Совместимость с топливом | Дизельное топливо, биодизель до B7 |
Геометрические параметры распылителя соответствуют оригинальному DENSO 093400-8660 и обеспечивают полную взаимозаменяемость в рамках указанной применяемости.
4. Применимость: форсунки, двигатели, техника
Распылитель DLLA150P866 устанавливается в форсунки DENSO, применяемые на дизельных двигателях Hyundai и Kia, преимущественно на коммерческой технике.
Таблица 3. Совместимые форсунки (DENSO)
| Номер форсунки DENSO | Дополнительные OEM / кросс-номера |
|---|---|
| 095000-5550 | HYUNDAI 33800-45700, 33800-45701, 9709500-555 |
| 095000-5551 | DCRI105550, A-02-125-00-00-07 |
| 095000-5552 | |
| 095000-5553 | |
| 095000-5554 | |
| 095000-5555 | |
| 095000-5556 | |
| 095000-5557 | |
| 095000-5558 | |
| 095000-5559 | |
| 095000-8310 | |
| 095000-8311 | |
| 095000-8312 | |
| 095000-8313 | |
| 095000-8314 | |
| 095000-8315 |
Таблица 4. Применяемость по двигателям
| Бренд двигателя | Модель двигателя | Объём / норма токсичности |
|---|---|---|
| HYUNDAI | D4AF | ~3,3–3,9 л / Евро-3 |
| HYUNDAI | D4DD | 3,9 л / Евро-3 |
Таблица 5. Применяемость по технике (Hyundai)
| Категория | Модели |
|---|---|
| Грузовые автомобили | HD65, HD72, HD78, HD78W, HD120, Mighty, E-Mighty |
| Автобусы | County, E-County, Chorus Mighty |
| Спецтехника | Вилочные погрузчики 45D-7E, 70/80D-7E ACE, дорожная и коммунальная техника на шасси HD |
| Прочее | Автогидроподъёмники и надстройки на базе HD78 |
Перед заказом необходимо сверить номер форсунки и модель двигателя, так как один и тот же распылитель может использоваться на разных модификациях.
5. Правила подбора и замены
Замена распылителя относится к операциям, требующим специального инструмента, чистового помещения и квалификации персонала. Нарушение технологии ведёт к преждевременному выходу форсунки из строя.
Правила подбора:
- Убедитесь, что номер оригинального распылителя DENSO совпадает с 093400-8660 или моделью DLLA150P866.
- Проверьте номер форсунки: он должен входить в перечень совместимых (095000-5550…5559, 095000-8310…8315).
- При сомнении сверьте геометрию старого распылителя: количество и диаметр отверстий, угол распыла, диаметр иглы.
- Не допускается установка распылителя с отличающимся эффективным сечением без перепрограммирования ЭБУ.
Правила замены:
- Работы выполняются на стенде для ремонта форсунок Common Rail.
- Перед разборкой форсунка очищается, проверяется на герметичность.
- Извлечённый распылитель утилизируется. Новый распылитель перед установкой промывается в ультразвуковой ванне и продувается сжатым воздухом.
- Моменты затяжки корпуса распылителя должны соответствовать спецификации DENSO (обычно 35–50 Н·м).
- После сборки форсунка устанавливается на испытательный стенд, где проверяются: давление открытия, величина обратного слива, равномерность подачи, форма факела.
- При необходимости производится регулировка хода клапана и кодирование форсунки (ввод IMA-кода) в ЭБУ автомобиля.
Замена распылителя без последующей стендовой проверки не допускается.
6. О производителе и качестве продукции
NingBo XingMa Fuel Injection Co., Ltd. — китайское предприятие, специализирующееся на выпуске компонентов топливной аппаратуры дизельных двигателей: распылителей, плунжерных пар, клапанов, ремонтных комплектов для систем Common Rail и рядных ТНВД.
Продукция XingMa позиционируется как аналог оригинальных запчастей DENSO, BOSCH, Delphi и других производителей. При производстве используются современные металлообрабатывающие станки с ЧПУ, процессы селективной сборки и контроль геометрии на оптических измерительных машинах. Каждая партия распылителей проходит выборочные испытания на гидроплотность и производительность.
Качество распылителей XingMa соответствует требованиям рынка запасных частей для коммерческого транспорта. Тем не менее, данный компонент не является оригинальной продукцией DENSO. Ресурс и стабильность параметров могут незначительно отличаться от оригинальных деталей в зависимости от условий эксплуатации и качества топлива.
При использовании распылителей XingMa рекомендуется соблюдать регламент технического обслуживания топливной системы и использовать качественное топливо с нормированным содержанием серы.
Примечание: Информация о применяемости носит справочный характер. Перед приобретением рекомендуется сверить номер форсунки и оригинального распылителя по каталогам производителя техники.
