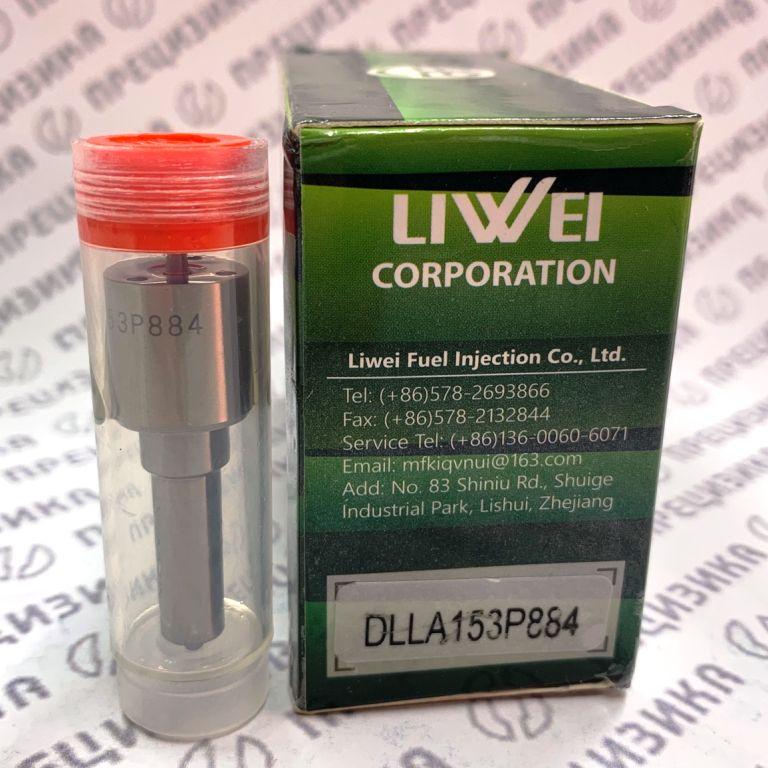

DLLA153P884 Распылитель форсунки Liwei
Распылитель форсунки DENSO DLLA153P884 (093400-8840)
Артикул: DLLA153P884
OEM номер: 093400-8840
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель DLLA153P884 является сменным прецизионным элементом электрогидравлической форсунки аккумуляторной топливной системы Common Rail. Деталь представляет собой механический узел, состоящий из корпуса распылителя и запорной иглы, образующих высокоточную пару трения. Герметичность пары обеспечивается гидроплотной посадкой, исключающей подтекание топлива в закрытом состоянии.
| Параметр | Характеристика |
|---|---|
| Тип распылителя | DLLA (SAC-тип, с глухим колодцем) |
| Количество сопловых отверстий | 7 |
| Диаметр сопловых отверстий | 0,12 мм |
| Угол конуса распыла | 153° |
| Диаметр иглы | 4 мм |
| Материал | Легированная сталь с термообработкой (HRC 60+) |
| Тип седла | Коническое, шлифованное |
Конструкция носика с 7 отверстиями малого сечения обеспечивает формирование топливного факела с высокой степенью гомогенизации. Угол распыла 153° строго согласован с геометрией камеры сгорания конкретных моделей двигателей, что необходимо для предотвращения попадания топлива на стенки гильзы цилиндра и обеспечения полноты сгорания смеси.
2. Назначение
Деталь предназначена для установки в форсунки DENSO при проведении ремонтно-восстановительных работ. Основная функция — дозированная подача и мелкодисперсное распыление дизельного топлива в камере сгорания под высоким давлением (до 1600–1800 бар в пике).
Показания к замене распылителя:
- Снижение давления в топливной рампе (ошибки P0087, P0088);
- Неравномерная работа двигателя (троение, вибрации);
- Повышенная дымность отработавших газов (черный или белый дым);
- Увеличение расхода топлива;
- Механическое повреждение носика, эрозия сопловых отверстий или закоксовка;
- Результаты стендовой проверки форсунки, указывающие на износ прецизионной пары.
3. Аналоги, типоразмер и обозначение
Распылитель DLLA153P884 имеет несколько вариантов маркировки и кросс-номеров, используемых различными производителями топливной аппаратуры.
| Производитель / Стандарт | Номер / Обозначение |
|---|---|
| Denso (OEM) | 093400-8840 |
| Denso (тип) | DLLA153P884 |
| Delphi | 6980551 |
| Bosch | 1812618 |
| Маркировка Aftermarket | PDLLA153P884D, BLLA153P884J, GPDLLA153P884, LWDLLA153P884 |
Альтернативные обозначения (с пробелами и без):DLLA153P884, 0934008840, 6C1Q-9K546-AC, 6C1Q9K546AC, 1980.J7, 1980J7, PDLLA 153 P 884D, BLLA153P884-J, XMDLLA153P884.
4. Материал и технические характеристики
| Характеристика | Значение |
|---|---|
| Материал корпуса и иглы | Высоколегированная быстрорежущая сталь |
| Твердость поверхности | Не ниже HRC 60 |
| Точность обработки | Прецизионная (допуски в микронах) |
| Количество отверстий | 7 |
| Диаметр отверстий | 0,12 мм |
| Давление начала впрыска (форсунки в сборе) | 250–300 бар (управляющий контур), рабочее — до 1600+ бар |
| Тип топлива | Дизельное топливо стандарта EN 590 |
5. Применимость (Форсунки, двигатели, техника)
Распылитель применяется исключительно в составе форсунок DENSO серии G2.8/G3.2, устанавливаемых на дизельные двигатели концернов Ford, PSA (Peugeot/Citroën) и Fiat.
Совместимые форсунки (корпуса в сборе)
| Производитель | Номера форсунок |
|---|---|
| DENSO | 095000-5800, 095000-5801, 095000-5802, 095000-5803, 095000-5804, 095000-5805 |
| DENSO | DCRI105800, DCRI10-5800 |
| Ford (OEM) | 6C1Q-9K546-AB, 6C1Q-9K546-AC |
| PSA / Fiat (OEM) | 1980.J7, 71724128, 71794621, 1378432 |
Применяемые двигатели
| Бренд | Серия | Коды двигателей |
|---|---|---|
| Ford | Duratorq TDCi 2.2L | P8FA, P8FB, QVFA, QWFA, PGFA, PGFB, SRFA, SRFB, SRFC, SRFD, SRFE, PHFA, PHFB, PHFC, JXFA, JXFC, H9FB, H9FD, 10TRJ1 |
| Ford | Duratorq TDCi 2.4L | Отдельные модификации (Transit) |
| PSA | 2.2 HDi | 4HU, 4HV, 4HH, P22DTE, 4HY |
Применяемая техника (модели ТС)
| Бренд | Модель |
|---|---|
| Ford | Transit Mk7 (2006–2014), Transit Custom, Tourneo Custom, Ranger, Mondeo, Focus, Galaxy, C-Max |
| Peugeot | Boxer |
| Citroën | Jumper (Relay) |
| Fiat | Ducato |
6. Правила подбора и замены
Подбор распылителя требует строгой идентификации. Ответственность за соответствие лежит на мастере или владельце оборудования, так как даже внутри одной серии двигателей возможны переходы на другие типы распылителей.
- Идентификация форсунки: Сверьте номер на корпусе форсунки (например, 095000-5801) или на разъеме. Убедитесь, что номер входит в перечень совместимости.
- Сверка OEM номера: Сверьте старый распылитель с маркировкой
DLLA153P884или093400-8840. - Учет ревизий: Для автомобилей Ford ранних годов выпуска и рестайлинговых версий могут использоваться разные прошивки ЭБУ. Изменение типа распылителя (например, с DLLA153P884 на PDLLA) без перепрошивки недопустимо.
- Дефектовка: Перед заменой распылителя необходимо провести дефектовку самой форсунки: проверить состояние клапана управления, соленоида и пружин. Установка нового распылителя на изношенный корпус не гарантирует восстановления рабочих параметров.
- Процесс замены: Монтаж/демонтаж производится на чистом рабочем месте с использованием специального инструмента. Момент затяжки должен соответствовать спецификации производителя форсунки. Запрещается касаться носика распылителя руками без перчаток.
- Кодирование: После ремонта форсунки может потребоваться ввод кода коррекции (IMA/QR-код) в блок управления двигателем.
7. О производителе и качестве продукции
Компания Liwei Fuel Injection Co., Ltd. является китайским производителем компонентов топливной аппаратуры. Специализация предприятия — выпуск распылителей, плунжерных пар и ремонтных комплектов для систем Common Rail.
Технические аспекты производства:
- Производственные мощности включают автоматизированные линии шлифования и подбора прецизионных пар.
- Входной контроль материалов и выходной контроль геометрии распылителей.
- Испытания на гидроплотность и производительность для каждой партии.
Продукция LIWEI позиционируется в среднем ценовом сегменте и используется как альтернатива оригинальным деталям DENSO при ремонте топливной аппаратуры. Применение данного распылителя позволяет восстановить форсунку без потери эксплуатационных характеристик при условии соблюдения технологии ремонта.
