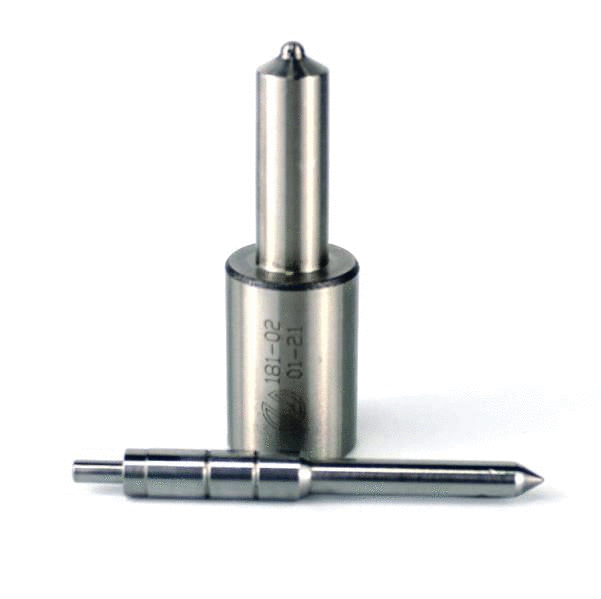

181.1112110-02 Распылитель форсунки. Прецизика 181-02
Распылитель 181.1112110-02 (ремонтный)
Артикул: 181-02
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание и конструктивные особенности
Распылитель 181.1112110-02 представляет собой прецизионный элемент топливной аппаратуры дизельного двигателя. Деталь является составной частью форсунки и предназначена для формирования факела распыленного топлива в камере сгорания. Данная модель относится к категории многодырчатых распылителей закрытого типа.
Конструкция изделия включает в себя следующие элементы:
| Элемент | Характеристика |
|---|---|
| Корпус распылителя | Изготовлен из легированной стали. Посадочный диаметр составляет 25 мм. Обеспечивает точную фиксацию в корпусе форсунки. |
| Игла распылителя | Диаметр 6 мм. Является прецизионной парой к корпусу. Подбор пары «игла-корпус» осуществляется селективным методом, что гарантирует гидроплотность при рабочих давлениях. |
| Сопловый наконечник | Содержит 5 (пять) распыливающих отверстий. Диаметр отверстий составляет 0,38 мм, что обеспечивает параметры впрыска, заданные конструкторской документацией. |
| Хвостовик | Обеспечивает передачу усилия от пружины или штанги форсунки на иглу. |
Особенность: Распылители с каталожными номерами 0181.1112110 (производитель АЗПИ) и 181.1112110-02 (производитель ЯЗДА/Прецизика) являются конструктивно идентичными и полностью взаимозаменяемыми. Допускается их совместное использование в рамках одной ремонтной партии без изменения регулировочных параметров двигателя.
2. Назначение
Распылитель 181.1112110-02 предназначен для установки в дизельные форсунки тяжелой техники, оснащенной двигателями ЯМЗ и ТМЗ. Функциональное назначение детали:
- Дозированная подача топлива в цилиндр двигателя под высоким давлением.
- Мелкодисперсное распыление топлива для образования гомогенной топливовоздушной смеси.
- Обеспечение оптимальной формы и глубины проникновения факела топлива.
- Обеспечение герметичного запирания линии высокого давления в момент окончания впрыска (предотвращение подтекания).
Деталь применяется при ремонте и восстановлении работоспособности топливной аппаратуры.
3. Аналоги, кросс-номера и альтернативные обозначения
В каталогах и технической документации данное изделие может встречаться под следующими обозначениями:
| Артикул / Номер | Производитель / Источник | Комментарий |
|---|---|---|
| 0181.1112110 | АЗПИ (Алтайский завод) | Полный аналог, исторически первичное обозначение |
| 181.1112110-02 | ЯЗДА / Прецизика | Рассматриваемая модификация (текущая версия) |
| 181.1112110 | ЯЗДА | Базовое обозначение серии |
| 181.1112110-01 | ЯЗДА | Предыдущая модификация (заменена версией -02) |
| 181111211002 | — | Техническая запись без разделителей |
4. Типоразмер и технические характеристики
Деталь относится к классу прецизионных пар топливной аппаратуры дизелей. Материалы изготовления — инструментальные и легированные стали, прошедшие термическую обработку (закалка) и криогенную стабилизацию для сохранения геометрических параметров в процессе эксплуатации.
| Параметр | Значение |
|---|---|
| Тип распылителя | Многодырчатый, закрытого типа (S) |
| Количество сопловых отверстий | 5 |
| Диаметр сопловых отверстий | 0,38 мм |
| Эффективное проходное сечение (μf) | 0,390 – 0,410 мм² |
| Давление начала подъема иглы (Рвпр) | 220 – 228 бар (22,0 – 22,8 МПа) |
| Установочный диаметр | 25 мм |
| Диаметр иглы | 6 мм |
| Ход иглы | Согласно ТУ завода-изготовителя |
| Гидроплотность | Обеспечивается селективной подгонкой пары |
5. Применимость
Изделие используется в составе форсунок (включая альтернативные маркировки): 181.1112010-11, 182.1112010, 182.1112010-10.
Таблица применяемости
| Категория | Наименование / Модель |
|---|---|
| Форсунки (узел) | 181.1112010-11, 182.1112010, 182.1112010-10 |
| Двигатели | ТМЗ: 8421.10, 8424.10 (и мод. -03, -031, -033, -034, -05, -07, -08), 8436.10, 8463.10, 8481.10 (и мод. -04), 8486.10 (и мод. -02, -03, -04), 8522.10, 8525.10. ЯМЗ: 8401.10 (и модификации -03, -06, -14, -24), 845.10, 8451.10, 846.10, 847.10, 8471.10, 849.10, 8491.10, 850.10 (и мод. -01), 8501.10, 8502.10, 8503.10. |
| Техника (Тип) | Карьерные самосвалы, Тяжелые бульдозеры, Трубоукладчики, Специальные колесные шасси, Сельскохозяйственные тракторы, Кормоуборочные комплексы, Дизельные электростанции, Ж/д техника. |
| Модели техники | БелАЗ: 7423, 7545, 75471, 75481, 7555, 7820, 7920. Кировец (ПТЗ): К-701М-ВК, К-742, К-744 (и мод. Р4), К-745. Промтрактор: Т-330, Т-35.01Я, Т-500, ТГ-321, ТГ-503Я. МЗКТ: 75165, 79091, 79092, 79093, 79221, 7930. БАЗ: 6306У, 6402, 69092, 6910. МАЗ: 54321, 63031, 64221. КамАЗ: 4326-9, 4911. Прочее: КЗКТ 74281, Витязь ДТ-10ПМ/20МП/30МП, Гомсельмаш КВК-800 («Палессе»), ЧТЗ Т-25.01Я, ТО-27-1, ЧМЭ-3 (маневровый тепловоз). |
6. Правила подбора и замены
При подборе и замене распылителя необходимо соблюдать следующие технические требования:
- Идентификация: Перед заказом следует сверить маркировку на корпусе старой детали. Допускается установка аналогов (0181.1112110, 181.1112110-01/02), так как они идентичны по гидравлическим характеристикам.
- Комплектность: Замена распылителей должна производиться комплектно на всех форсунках двигателя для сохранения равномерности цикловой подачи и распределения нагрузки по цилиндрам.
- Проверка герметичности: Запрещается касаться руками прецизионных поверхностей иглы и корпуса. Перед установкой распылитель необходимо промыть в чистом дизельном топливе или калибровочной жидкости.
- Момент затяжки: Затяжку гаек крепления форсунок и распылителя производить строго в соответствии с ремонтной документацией на конкретный двигатель (динамометрическим ключом) во избежание деформации корпуса и заклинивания иглы.
- Давление впрыска: После установки новых распылителей обязательна проверка и регулировка давления начала подъема иглы на стенде. Рабочий параметр должен находиться в диапазоне 220–228 кгс/см².
- Совместимость с версией -01: При замене распылителя 181.1112110-01 на версию 181.1112110-02 перенастройка топливной аппаратуры не требуется.
7. О производителе и качестве продукции
ООО ПКФ «Прецизика» — российское предприятие, специализирующееся на производстве и восстановлении прецизионных деталей топливной аппаратуры для дизельных двигателей. Торговая марка «ПРЕЦИЗИКА» позиционирует продукцию в сегменте запасных частей для тяжелой техники (карьерная, строительная, специальная).
Аспекты обеспечения качества:
- Продукция изготавливается в соответствии с конструкторской документацией заводов-оригинаторов (ЯЗДА).
- Производственный процесс включает операции селективной подборки пар «игла-корпус» для обеспечения гидроплотности.
- Контроль качества осуществляется на специализированных стендах, имитирующих рабочие давления топливной системы.
- Применение износостойких марок стали обеспечивает ресурс, сопоставимый с деталями первичной комплектации.
Термин «ремонтный» в названии указывает на то, что деталь является восстановленной (прошедшей дефектацию, перекомплектацию, притирку и калибровку) с последующим контролем геометрических и гидравлических параметров, что соответствует стандартам качества для вторичного рынка запасных частей.
