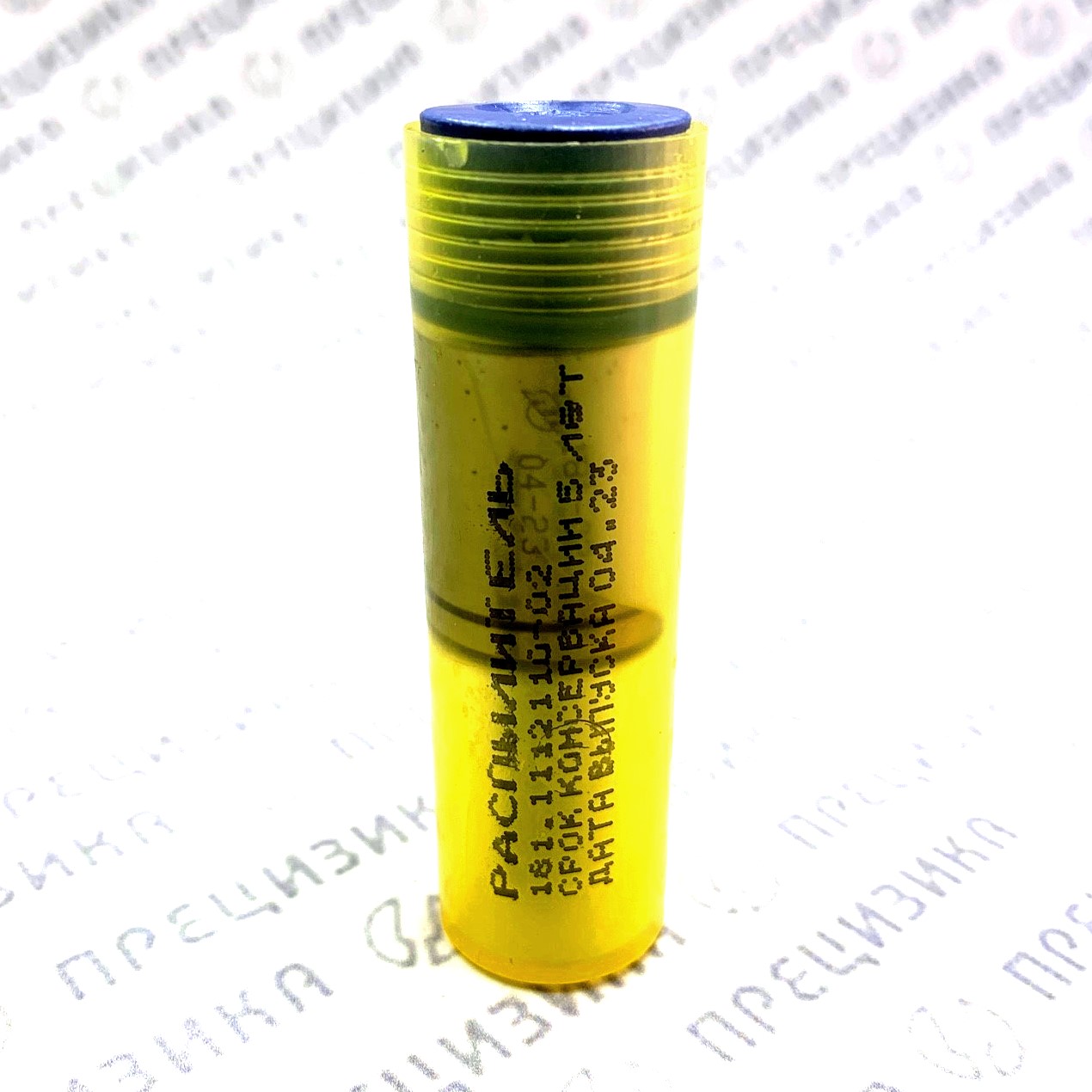

Распылитель 181.1112110-02 ЯЗДА — прецизионный элемент топливной системы

Распылитель форсунки 181.1112110-02 ЯЗДА. Прецизионный элемент топливной системы дизельных двигателей ЯМЗ и ТМЗ.

1. Описание и конструктивные особенности

Распылитель является ключевым элементом дизельной форсунки, отвечающим за мелкодисперсный впрыск топлива в камеру сгорания. Данная модель относится к многодырчатым распылителям типа «S» (шрифтовые/сопловые).

Конструкция детали включает:

• Корпус распылителя: изготовлен из высококачественной легированной стали с прецизионной обработкой посадочных мест (установочный диаметр 25 мм).
• Игла распылителя: прецизионно подогнана к корпусу (диаметр 6 мм). Пара «игла-корпус» является неразъемной и селективно подобранной, что обеспечивает герметичность при высоких давлениях.
• Сопловый наконечник: имеет 5 (пять) распыливающих отверстий малого диаметра (0,38 мм), обеспечивающих оптимальный факел распыла и эффективное смесеобразование.

Ключевая особенность: несмотря на разные каталожные номера и разных производителей (АЗПИ и ЯЗДА), детали 0181.1112110 и 181.1112110-02 являются полностью конструктивно идентичными и взаимозаменяемыми.

2. Назначение

Распылитель предназначен для установки в дизельные форсунки тяжелой техники. Его основная функция — дозированная подача и распыление дизельного топлива под высоким давлением в цилиндры двигателя. Обеспечивает качественное смесеобразование, полное сгорание топлива, экономичность и стабильную работу двигателя на всех режимах нагрузок.

3. Аналоги, кросс-номера и альтернативные обозначения

При поиске данной детали в каталогах могут встречаться следующие артикулы, являющиеся прямыми аналогами:

4. Типоразмер, материалы и технические характеристики

Деталь относится к классу прецизионных пар топливной аппаратуры. Корпус и игла изготовлены из инструментальной стали с последующей термообработкой (закалка) для обеспечения износостойкости.

5. Применимость

Распылители 0181.1112110 и 181.1112110-02 устанавливаются в форсунку 181.1112010-11 (а также могут фигурировать в каталогах в связке с группами форсунок 182.1112010).

Двигатели и техника

Данная топливная аппаратура используется на мощных дизельных моторах Ярославского (ЯМЗ) и Тутаевского (ТМЗ) заводов, которые, в свою очередь, устанавливаются на тяжелую карьерную, строительную и специальную технику.

6. Правила подбора и замены

• Идентификация: перед заказом необходимо сверить старый номер на корпусе детали. Если на старом распылителе выбит номер 0181.1112110 или 181.1112110, деталь 181.1112110-02 является корректной заменой.
• Комплектность: при замене распылителя обязательна проверка состояния уплотнительных колец и проставок форсунки. Рекомендуется замена уплотнений одновременно с распылителем.
• Чистота: монтаж должен производиться в условиях, исключающих попадание пыли и грязи в каналы форсунки. Любая абразивная частица приводит к зависанию иглы и выходу двигателя из строя.
• Момент затяжки: затяжку гайки распылителя необходимо производить динамометрическим ключом согласно ремонтной документации на конкретный двигатель. Чрезмерная затяжка приводит к деформации корпуса и заклиниванию иглы.
• Регулировка: после замены распылителя обязательна проверка и регулировка давления начала впрыска на стенде (220-228 кгс/см²). Эксплуатация форсунки с неотрегулированным давлением запрещена.
• Запрет разукомплектования: категорически запрещается менять иглы между корпусами разных распылителей. Пара является прецизионной и неразборной.

7. О производителе и качестве продукции

Производитель: АО «Ярославский завод дизельной аппаратуры» (ЯЗДА), Россия.

Справка о производителе: ЯЗДА является одним из ведущих российских предприятий по выпуску топливной аппаратуры для дизельных двигателей. Завод специализируется на производстве многоплунжерных ТНВД, форсунок и прецизионных пар для моторов ЯМЗ, ТМЗ и других потребителей.

Качество продукции: продукция завода соответствует требованиям конструкторской документации и проходит многоступенчатый контроль качества. Прецизионные пары проходят гидравлические испытания на герметичность и подвижность иглы. Применяемые материалы и технологии термообработки обеспечивают ресурс работы распылителя, сопоставимый с ресурсом двигателя, при условии использования качественного топлива и своевременной замены фильтрующих элементов. Изделие 181.1112110-02 представляет собой запасную часть конвейерного качества, предназначенную для ремонтных нужд и комплектации двигателей.

Кросс-номера и альтернативные обозначения распылителя

0181.1112110, 181.1112110, 181.1112110-01, 181.1112110-02, 181111211002

Форсунки (включая альтернативные маркировки)

181.1112010-11, 182.1112010, 182.1112010-10

Модели двигателей и модификации

ТМЗ 8421.10, ТМЗ 8424.10, ТМЗ 8424.10-03, ТМЗ 8424.10-031, ТМЗ 8424.10-033, ТМЗ 8424.10-034, ТМЗ 8424.10-05, ТМЗ 8424.10-07, ТМЗ 8424.10-08, ТМЗ 8436.10, ТМЗ 8463.10, ТМЗ 8481.10, ТМЗ 8481.10-04, ТМЗ 8486.10, ТМЗ 8486.10-02, ТМЗ 8486.10-03, ТМЗ 8486.10-04, ТМЗ 8522.10, ТМЗ 8525.10, ЯМЗ 8401.10, ЯМЗ 8401.10-03, ЯМЗ 8401.10-06, ЯМЗ 8401.10-14, ЯМЗ 8401.10-24, ЯМЗ 845.10, ЯМЗ 8451.10, ЯМЗ 846.10, ЯМЗ 847.10, ЯМЗ 8471.10, ЯМЗ 849.10, ЯМЗ 8491.10, ЯМЗ 850.10, ЯМЗ 850.10-01, ЯМЗ 8501.10, ЯМЗ 8502.10, ЯМЗ 8503.10

Модели техники

БАЗ 6306У, БАЗ 6402, БАЗ 69092, БАЗ 6910, БелАЗ 7423, БелАЗ 7545, БелАЗ 75471, БелАЗ 75481, БелАЗ 7555, БелАЗ 7820, БелАЗ 7920, Витязь ДТ-10ПМ, Витязь ДТ-20МП, Витязь ДТ-30ПМ, Витязь ДТ-ЗОПМ, Гомсельмаш КВК-800, КамАЗ 4326-9, КамАЗ 4911, КЗКТ 74281, Кировец К-701М-ВК, Кировец К-742, Кировец К-744, Кировец К-744Р4, Кировец К-745, МАЗ 54321, МАЗ 63031, МАЗ 64221, МЗКТ 75165, МЗКТ 79091, МЗКТ 79092, МЗКТ 79093, МЗКТ 79221, МЗКТ 7930, Промтрактор Т-330, Промтрактор Т-35.01Я, Промтрактор Т-500, Промтрактор ТГ-321, Промтрактор ТГ-503Я, ПТЗ К-744, ПТЗ К-745, ТО-27-1, ЧМЭ-3, ЧТЗ Т-25.01Я, Caterpillar, Komatsu
