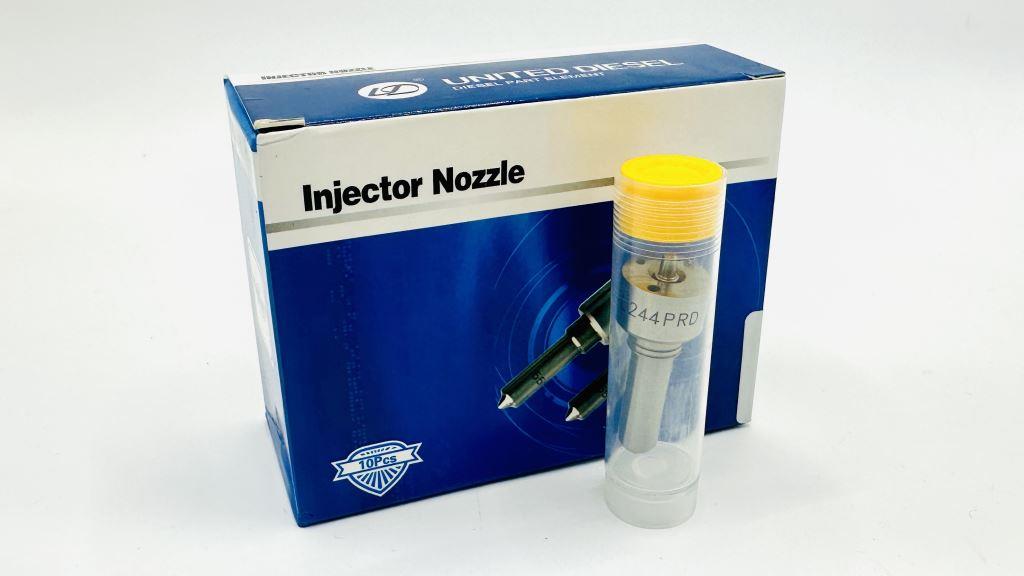

L244PBD Распылитель форсунки United Diesel
Распылитель топливной форсунки Delphi L244PBD (L244PRD) для SsangYong 2.0 XDi (D20DT)
1. Описание и конструктивные особенности
Распылитель L244PBD — сменный прецизионный элемент электрогидравлической форсунки Delphi системы Common Rail. Устанавливается в корпус форсунки вместо изношенного или закоксованного сопла. Является основным дозирующим элементом форсунки и определяет параметры распыла топлива.
Основные конструктивные особенности:
- многоструйный распыл, количество сопловых отверстий соответствует спецификации Delphi для данного типоразмера — в типовом исполнении 12 отверстий;
- лазерная обработка сопловых отверстий малого диаметра;
- селективная сборка пары «игла — корпус» с микронным зазором;
- корпус и игла изготовлены из высоколегированной инструментальной стали с термообработкой;
- совместимость с рабочими давлениями системы Common Rail до 1600–2000 бар;
- исполнение под электромагнитную форсунку Delphi типа Solenoid.
2. Назначение
Распылитель L244PBD предназначен для ремонта и восстановления дизельных форсунок Delphi Common Rail. Применяется при замене изношенного, закоксованного или повреждённого оригинального распылителя. После установки восстанавливаются следующие параметры форсунки:
- герметичность запорного конуса;
- давление открытия и производительность;
- равномерность и мелкодисперсность факела распыла;
- корректность пилотного, основного и поствпрыска в пределах рабочего цикла.
3. Аналоги, типоразмер и обозначение
| Производитель / тип | Номер |
|---|---|
| Delphi, оригинал | L244PBD |
| Delphi, оригинал | L244PRD |
| Delphi, номер узла | 9308-622B |
| Delphi, ремкомплект | 7135-619 |
| Repard | 11-330 / RD 11-330 |
| United Diesel | L244PBD |
| Bascolin | L244PBD |
Примечание: номер 7135-619 относится к ремкомплекту и может включать не только распылитель, но и уплотнительные элементы. Комплектность следует уточнять отдельно.
4. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип топливной системы | Common Rail |
| Тип форсунки | Электромагнитная Delphi, Solenoid |
| Максимальное рабочее давление | до 1600–2000 бар |
| Экологический стандарт | Евро-4, для двигателя D20DT |
| Материал корпуса и иглы | Высоколегированная инструментальная сталь |
| Тип распыла | Многоструйный, 12 отверстий |
| Масса | около 26 г |
| Страна производства | Китай, United Diesel |
5. Применимость: форсунки, двигатели, техника
Форсунки
| Производитель | Номер форсунки |
|---|---|
| Delphi | EJBR04501D |
| Delphi | R04501D |
| SsangYong / Mercedes | A6640170121 |
| SsangYong | 6640170121 |
| Альтернативные маркировки | FID2094LE, FID2094LW, FID2094RF, FID2094SN, FID2094WY |
Двигатели
| Марка | Код двигателя | Объём | Мощность | Примечание |
|---|---|---|---|---|
| SsangYong | D20DT | 2.0 XDi | 141 л.с. | Основное применение, Евро-4 |
| SsangYong | D20DTF | 2.0 XDi | — | |
| SsangYong | D20DTR | 2.0 e-XDi | 155 л.с. |
Техника
| Марка | Модель | Годы выпуска | Двигатель |
|---|---|---|---|
| SsangYong | Actyon / Actyon 1 (CJ) | 2005–2011 | D20DT |
| SsangYong | Actyon Sports / Korando Sports (QJ) | 2006–2012 | D20DT |
| SsangYong | Kyron / New Kyron (DJ) | 2005–2011 | D20DT |
| SsangYong | Rexton (Y200/Y250) | 2005–2012 | D20DT, только версии 2.0 XDi до рестайлинга |
| SsangYong | Rodius (A100) | 2006–2012 | D20DT |
| SsangYong | Korando C | — |
6. Правила подбора и замены
- Подбор выполняется по номеру форсунки, коду двигателя и VIN-коду автомобиля.
- Перед заказом необходимо сверить маркировку на старом распылителе: L244PBD, L244PRD, PL244PRD, 9308-622B.
- Замена распылителя выполняется только на разобранной форсунке после очистки корпуса и замены уплотнений.
- После установки обязательна проверка на стенде: давление открытия, обратный слив, производительность, факел распыла, герметичность.
- При необходимости выполняется корректировка электронных параметров форсунки в блоке управления двигателем.
- Установка без специализированного оборудования и последующей стендовой проверки не рекомендуется.
7. О производителе, качестве продукции
United Diesel — производитель компонентов дизельной топливной аппаратуры, Китай. Продукция позиционируется как запасная часть aftermarket-сегмента. Распылители изготавливаются на оборудовании с ЧПУ с контролем геометрических и гидравлических параметров. Изделие не является оригинальной деталью Delphi. При использовании аналога рекомендуется обязательная проверка на стенде в специализированной мастерской.
