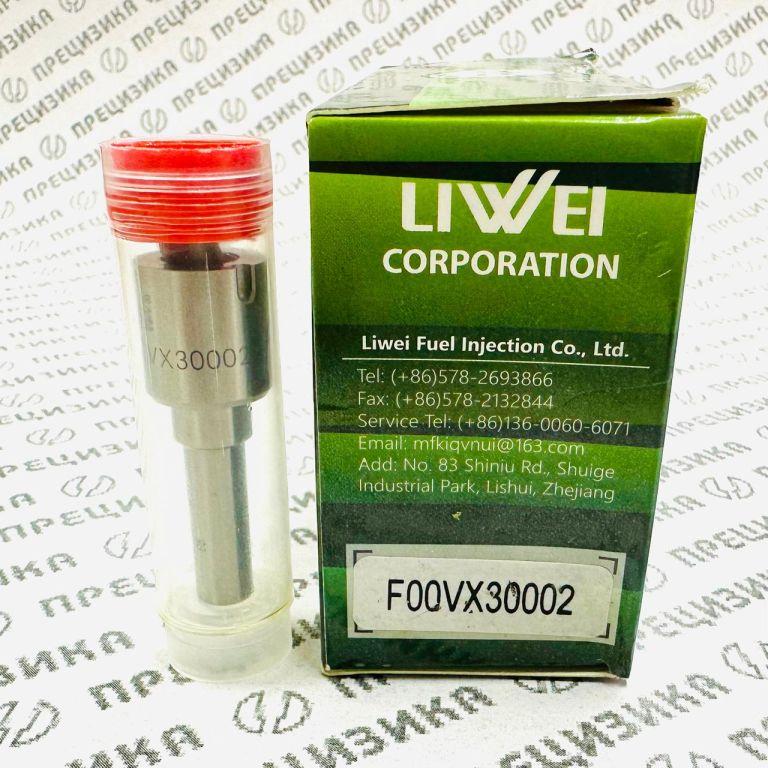

F00VX30002 Распылитель пьезофорсунки Liwei
Распылитель пьезофорсунки Bosch F00VX30002
Артикул: F00VX30002
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель F00VX30002 представляет собой сменный прецизионный элемент гидравлической части пьезоэлектрической форсунки Bosch (Piezo Common Rail). Изделие выполняет функцию исполнительного узла, отвечающего за формирование факела распыла топлива, герметичность камеры высокого давления и дозирование цикловой подачи.
Управление иглой распылителя в пьезофорсунках осуществляется посредством линейного расширения пакета пьезокристаллов. Данный принцип обеспечивает минимальное время отклика и позволяет реализовать многофазный впрыск — до 5–7 впрысков за один рабочий цикл.
Конструкция распылителя включает:
| Элемент | Описание |
|---|---|
| Корпус распылителя | Изготовлен из высоколегированной инструментальной стали. Подвергается цементации и закалке для обеспечения стойкости к эрозионному износу и высоким контактным нагрузкам. |
| Игла распылителя | Прецизионная из быстрорежущей стали (HSS). Рабочая поверхность шлифуется с допуском в несколько микрон. Возможно нанесение износостойкого покрытия DLC (Diamond-Like Carbon). |
| Прецизионная пара | Зазор между иглой и корпусом распылителя подбирается методом селективной сборки. Величина зазора составляет 0.002–0.003 мм. |
Распылитель рассчитан на устойчивую работу при пиковых давлениях в топливной рампе до 1800 бар.
2. Назначение
Изделие предназначено для профессионального ремонта и восстановления работоспособности дизельных форсунок Bosch. Основная цель применения — замена изношенной или повреждённой распылительной пары (игла/седло) без приобретения новой форсунки в сборе.
Функциональное назначение:
- обеспечение мелкодисперсного распыла дизельного топлива для оптимального смесеобразования;
- точное дозирование цикловой подачи в соответствии с управляющим сигналом блока управления двигателем (ECU);
- поддержание требуемого уровня герметичности в закрытом состоянии;
- обеспечение соответствия экологическим нормам Euro 4 / Euro 5 за счёт качественного сгорания топливовоздушной смеси.
Целевая аудитория: специализированные мастерские по ремонту топливной аппаратуры (Diesel Service), сервисные центры, занимающиеся восстановлением форсунок.
3. Аналоги, типоразмер и обозначение
Артикул F00VX30002 является базовым каталожным номером Bosch. На рынке представлены аналоги от сторонних производителей, выпускающих данную номенклатуру по лицензии или в рамках вторичного рынка (Aftermarket).
Варианты написания и поисковые запросы:
F00VX30002, F00V X30002, F00 VX 30002, F00VX 30002, FZB1534LW, FZB1534LZ, FZB1534MW.
4. Материал и технические характеристики
| Параметр | Значение / Характеристика |
|---|---|
| Материал корпуса | Инструментальная сталь 18CrNi8 (или эквивалент), цементированная, закалённая |
| Материал иглы | Быстрорежущая сталь (HSS) / спечённый твёрдый сплав с покрытием DLC |
| Тип топлива | Дизельное топливо (EN 590) |
| Максимальное давление | До 1800 бар (пиковое), рабочее 250–1600 бар |
| Тип форсунки | Пьезоэлектрическая (Piezo Common Rail) |
| Количество отверстий | 6–8 (зависит от ревизии/модификации двигателя) |
| Точность изготовления | Зазор в паре: 0.002–0.003 мм; шероховатость поверхности: Ra ≤ 0.05 мкм |
| Масса | ~0.03 кг |
5. Применимость
Распылитель F00VX30002 применяется в составе пьезофорсунок Bosch, которые устанавливаются на дизельные двигатели альянса Renault-Nissan (и партнёров) объёмом 2.0 литра серии M9R.
5.1. Совместимые форсунки (OEM номера)
| Производитель форсунки | Артикулы форсунок |
|---|---|
| Bosch | 0 445 115 007, 0 445 115 002, 0 445 115 022 |
| Delphi / Diesel Center | 0 986 435 350, 0 986 435 426 |
| Nissan / Renault (OEM) | 1660000Q0A, 166003429R, 1660000Q0N, 7701476567, 7701477158, 8200340068, 8200409398, 8200505056, 8200804536 |
| Прочие | 4431258, 93161695 |
5.2. Таблица применяемости
| Форсунки | Двигатели | Техника |
|---|---|---|
| Bosch 0 445 115 007, 0 445 115 002, 0 445 115 022; Delphi 0 986 435 350, 0 986 435 426; OEM 1660000Q0A и др. | Renault / Nissan M9R (2.0 dCi): M9R 630, 692, 700, 721, 722, 724, 740, 742, 744, 746, 748, 750, 754, 756, 760, 761, 762, 763, 780, 782, 784, 786, 788, 800, 802, 805, 806, 808, 809, 812, 814, 815, 816, 820, 828, 830, 832, 833, 834, 835, 836, 838, 845, 849, 850, 854, 855, 856, 857, 858, 859, 862, 865, 866 | Renault: Espace, Koleos, Laguna, Latitude, Megane, Scenic, Talisman, Trafic, Vel Satis; Nissan: Qashqai, X-Trail (T31), Primastar; Opel / Vauxhall: Vivaro, Movano (часть модификаций); Renault Samsung: QM5 (Koleos) |
6. Правила подбора и замены
Установка и замена распылителя F00VX30002 относится к операциям высокой сложности и требует специального оборудования и квалификации.
Правила подбора
- Идентификация форсунки. Перед заказом необходимо сверить номер, выбитый на корпусе форсунки (например, 0445115007), а не только номер двигателя.
- Сверка ревизии. Даже при совпадении номера форсунки существуют различные ревизии (индексы). Рекомендуется сверять внешний вид и количество отверстий распылителя старого образца с новым.
- Проверка комплектности. Распылитель поставляется как отдельная деталь. Шайбы, уплотнения и толкатели заказываются отдельно в составе ремкомплекта форсунки.
Правила замены
- Демонтаж. Форсунка разбирается на специализированном стенде. Запрещается использование слесарного инструмента, повреждающего посадочные поверхности.
- Очистка. Все сопрягаемые поверхности корпуса форсунки должны быть очищены в ультразвуковой ванне. Попадание микрочастиц грязи под гайку распылителя недопустимо и приводит к потере герметичности или перекосу иглы.
- Момент затяжки. Затяжка гайки распылителя производится только динамометрическим ключом с моментом, указанным в сервисной документации Bosch (обычно в диапазоне 50–70 Н·м в зависимости от типоразмера резьбы). Превышение момента ведёт к деформации корпуса и заклиниванию иглы.
- Проверка. После сборки форсунка в обязательном порядке проверяется на стенде (EPS 708, DCI 700 или аналог): проверка герметичности (обратный слив), проверка давления открытия (при наличии гидрозатвора), проверка производительности и коррекции кодов форсунки (IMA/IQA код).
- Кодирование. После замены распылителя или ремонта форсунки в ЭБУ автомобиля должен быть прописан новый код коррекции производительности (IQA/IMA код) с помощью диагностического сканера.
7. О производителе и качестве продукции
LIWEI (Liwei Fuel Injection Co., Ltd.) — китайский производитель и поставщик компонентов для дизельной топливной аппаратуры.
Компания специализируется на выпуске прецизионных деталей (плунжерные пары, распылители, ремкомплекты) для систем Common Rail, включая линейки Bosch, Denso и Delphi. Продукция LIWEI относится к среднему ценовому сегменту рынка запасных частей.
Распылители LIWEI производятся на автоматизированных линиях с использованием методов селективной сборки. По заявлению производителя, уровень отбраковки при производстве соответствует стандартам ISO/TS 16949. В отличие от оригинальной продукции Bosch или европейских аналогов (Repard, Wuzetem), где контроль качества на промежуточных этапах может быть строже, изделия LIWEI позиционируются как экономичная альтернатива для ремонта автомобилей вне гарантийного срока.
Данный распылитель пригоден для восстановления форсунок при условии обязательной финишной проверки на тестовом стенде. Для коммерческого транспорта с высокими нагрузками и большими межсервисными интервалами приоритет может отдаваться оригинальным компонентам Bosch или Repard. Для легковых автомобилей сегмента M9R изделие LIWEI является ресурсоспособным решением при соблюдении технологии ремонта.
