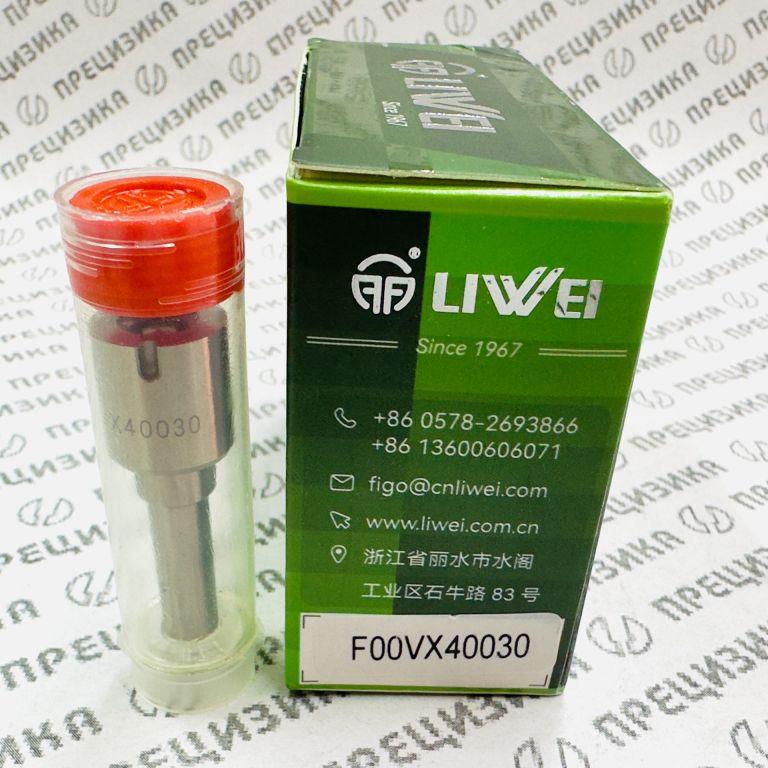

F00VX40030 Распылитель пьезофорсунки Liwei
Распылитель F00VX40030 (LIWEI) для пьезофорсунок Bosch CRI3-18
1. Описание и конструктивные особенности
Распылитель F00VX40030 представляет собой прецизионный гидромеханический узел, предназначенный для установки в пьезоэлектрические форсунки Bosch серии CRI3-18. Данный компонент является исполнительным элементом топливной системы Common Rail, отвечающим за дозирование и мелкодисперсное распыление дизельного топлива в камере сгорания. Замена распылителя производится при ремонте форсунки в условиях специализированной мастерской.
Конструктивно распылитель состоит из корпуса и иглы, образующих прецизионную пару с селективной подгонкой. Герметичность сопряжения обеспечивается микроскопическими зазорами (менее 1 мкм), что исключает подтекание топлива в закрытом состоянии и гарантирует резкое прерывание подачи при закрытии клапана. Игла перемещается под воздействием гидравлического усилия, передаваемого от пьезоактуатора через мультипликатор.
Основные конструктивные особенности
- Количество распылительных отверстий: 8
- Тип распылителя: SAC-тип (с объёмом под иглой), что улучшает распыл на малых подачах
- Профиль факела: симметричный, с углом конуса 160°, оптимизированный для камер сгорания двигателей V6 TDI
- Материал: высоколегированная инструментальная сталь с высокой стойкостью к эрозионному износу и кавитации; возможно наличие DLC-покрытия на игле для снижения трения
- Допуски изготовления: соответствуют требованиям класса точности для топливной аппаратуры высокого давления (отклонения геометрии в пределах 0,5–1,0 мкм)
2. Назначение
Распылитель F00VX40030 используется при ремонте и восстановлении пьезоэлектрических форсунок Bosch, устанавливаемых на дизельные двигатели объёмом 2.7 и 3.0 литра концерна Volkswagen AG (VAG), а также на некоторые модели Porsche. Основные задачи, решаемые заменой распылителя:
- Восстановление исходных характеристик впрыска (давление, форма факела, равномерность распыла) после износа или закоксовки штатного элемента
- Устранение дефектов, связанных с падением давления в топливной рампе, нестабильной работой цилиндров, повышенной дымностью
- Продление срока службы отремонтированной форсунки до уровня, сопоставимого с новой, при условии качественной сборки и регулировки
- Обеспечение соответствия нормам токсичности отработавших газов (Euro 4/5/6) за счёт точного смесеобразования
3. Аналоги, типоразмер, обозначение, материал и технические характеристики
3.1. Обозначения и кросс-номера
Распылитель F00VX40030 имеет несколько вариантов маркировки, встречающихся в каталогах производителей и упаковщиков:
| Тип номера | Значение |
|---|---|
| Оригинальный артикул Bosch | F00VX40030 |
| Альтернативные артикулы (аналоги) | PF00VX40030, PEF30, LDFN1057, 71P430 |
| Варианты написания | F00 VX 40030, PF00V X40030, X40030 |
3.2. Номера форсунок, в которых применяется данный распылитель
| Номер форсунки Bosch | Примечание |
|---|---|
| 0445116007 | Базовая модификация CRI3-18 |
| 0445116008 | |
| 0445116014 | |
| 0445116015 | |
| 0445116022 | |
| 0445116023 | |
| 0445116047 | |
| 0986435357 | Сервисный (обменный) номер |
| 0986435379 | Сервисный номер |
| 0445116059, 0445116130, 0445116277, 0986435361 | Дополнительные модификации для некоторых рынков |
3.3. Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Распылитель пьезофорсунки (SAC-тип) |
| Серия форсунки | Bosch CRI3-18 |
| Количество отверстий | 8 |
| Диаметр отверстий, мм | 0.12 |
| Угол конуса распыла, град | 160 |
| Давление начала подъёма иглы (статическое), бар | 220–250 (первичная ступень) |
| Максимальное рабочее давление, бар | 2000–2500 |
| Рабочая среда | Дизельное топливо по EN 590 |
| Материал корпуса / иглы | Высоколегированная сталь (аналог HSS), возможно покрытие DLC |
| Твёрдость рабочих поверхностей, HRC | ≥ 60 |
Примечание: указанные параметры являются типовыми для данной серии и могут незначительно варьироваться в зависимости от ревизии форсунки.
4. Применимость
4.1. Совместимые форсунки
Распылитель F00VX40030 устанавливается в следующие модели форсунок Bosch:
| Номер форсунки | Применяемость (двигатели) |
|---|---|
| 0445116007 | 2.7 TDI (CAMA, CAMB, CGKA, CGKB и др.) |
| 0445116008 | 2.7 TDI (BSG, CANB, CANA, CAND, CANC) |
| 0445116014 | 3.0 TDI (CAPA, CCWA, CCLA, CCWB) |
| 0445116015 | 3.0 TDI (CDYB, CDYA, CDYC, CPNB) |
| 0445116022 | 3.0 TDI (BUN, CASB, CASA, CCMA) |
| 0445116023 | 3.0 TDI (CJGA, CNRB, CASC, CASD) |
| 0445116047 | 3.0 TDI (CJMA, CVWA и др.) |
4.2. Двигатели и техника
| Двигатель (код) | Объём, л | Техника (модель) |
|---|---|---|
| CAMA, CAMB, CGKA, CGKB | 2.7 TDI | Audi A4 (B8), Audi A5 (8T/8F), Audi A6 (C6/4F) |
| BSG, CANB, CANA, CAND, CANC, BNG | 2.7 TDI | Audi A4 (B8), Audi A5 (8T/8F), Audi A6 (C6/4F) |
| CAPA, CCWA, CCLA, CCWB | 3.0 TDI | Audi A4 (B8), Audi A5 (8T/8F), Audi A6 (C6/4F), Audi Q5 (8R) |
| CDYB, CDYA, CDYC, CPNB | 3.0 TDI | Audi A4 (B8), Audi A5 (8T/8F), Audi Q5 (8R) |
| BUN, CASB, CASA, CCMA | 3.0 TDI | Audi Q7 (4L), VW Touareg (7L/7P), Porsche Cayenne (92A) |
| CJGA, CNRB, CASC, CASD | 3.0 TDI | Audi A6 (C6/4F), Audi A7 (4G), Audi A8 (D4/4H), VW Touareg (7P) |
| CJMA, CVWA | 3.0 TDI | Audi A6 (C6/4F), Audi A7 (4G), VW Touareg (7P) |
Полный список кодов двигателей, для которых применим данный распылитель, включает (не ограничиваясь): CAMA, CAMB, CGKA, CGKB, BSG, CANB, CANA, CAND, CANC, BNG, CAPA, CCWA, CCLA, CCWB, CDYB, CDYA, CDYC, CPNB, BUN, CASB, CASA, CCMA, CJGA, CNRB, CASC, CASD, CJMA, CVWA.
5. Правила подбора и замены
При подборе и замене распылителя F00VX40030 необходимо соблюдать следующие правила:
- Идентификация форсунки. Перед заказом распылителя следует точно определить номер форсунки Bosch (например, 0445116014) и сверить его с перечнем совместимости. Номер выбит на корпусе форсунки. Использование распылителя, не соответствующего типу форсунки, может привести к нештатной работе и повреждению двигателя.
- Проверка состояния сопрягаемых деталей. При замене распылителя обязательна проверка состояния седла в корпусе форсунки, уплотнительных колец, фильтров и пьезоактуатора. Изношенные или повреждённые элементы подлежат одновременной замене.
- Чистота сборки. Все работы должны выполняться в условиях, исключающих попадание пыли и посторонних частиц. Рекомендуется использовать чистую безворсовую ветошь и специальные смазки для сборки.
- Регулировка после установки. После замены распылителя форсунка подлежит обязательной проверке и регулировке на стенде (например, Bosch EPS 815 или аналог). Необходимо убедиться в герметичности, давлении начала впрыска, равномерности подачи и отсутствии подтеканий. Коды IMA (индивидуальные корректирующие коды) должны быть перепрограммированы в ЭБУ автомобиля при необходимости.
- Обкатка. После установки отремонтированных форсунок рекомендуется кратковременная обкатка двигателя на холостом ходу с последующим контролем параметров работы топливной системы.
- Применение качественного топлива. Для предотвращения преждевременного износа и закоксовки распылителя следует использовать дизельное топливо, соответствующее стандарту EN 590, и своевременно менять топливные фильтры.
6. О производителе и качестве продукции
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
Liwei Fuel Injection Co., Ltd. — китайское предприятие, специализирующееся на производстве компонентов для дизельной топливной аппаратуры. Компания выпускает распылители, клапаны, плунжерные пары и ремонтные комплекты для различных систем Common Rail, включая продукцию Bosch, Denso, Delphi и Siemens/VDO.
Продукция LIWEI позиционируется как экономичная альтернатива оригинальным компонентам. При производстве используются современные станки с ЧПУ и контроль качества на соответствие заявленным геометрическим параметрам. Однако следует учитывать, что заявленные характеристики (диаметр отверстий, угол распыла, шероховатость поверхностей) могут иметь больший разброс по сравнению с оригинальными распылителями Bosch. Это может отражаться на стабильности работы форсунки и ресурсе.
Рекомендации по качеству
- Для гарантированного результата в ответственных применениях (премиальные автомобили, высокие нагрузки) рекомендуется отдавать предпочтение оригинальным распылителям Bosch (арт. F00VX40030) либо проверенным брендам, имеющим сертификаты соответствия.
- Распылители LIWEI могут рассматриваться как бюджетное решение для восстановления форсунок в условиях ограниченного бюджета, при этом требуется более тщательная проверка на стенде и возможная выбраковка части изделий.
- Покупателю следует требовать у продавца документацию о происхождении товара и гарантийные обязательства.
Примечание: Вся приведённая информация носит справочный характер и основана на данных из открытых источников и каталогов производителей. Перед применением необходимо провести окончательную проверку совместимости по VIN-коду автомобиля и номеру форсунки.
