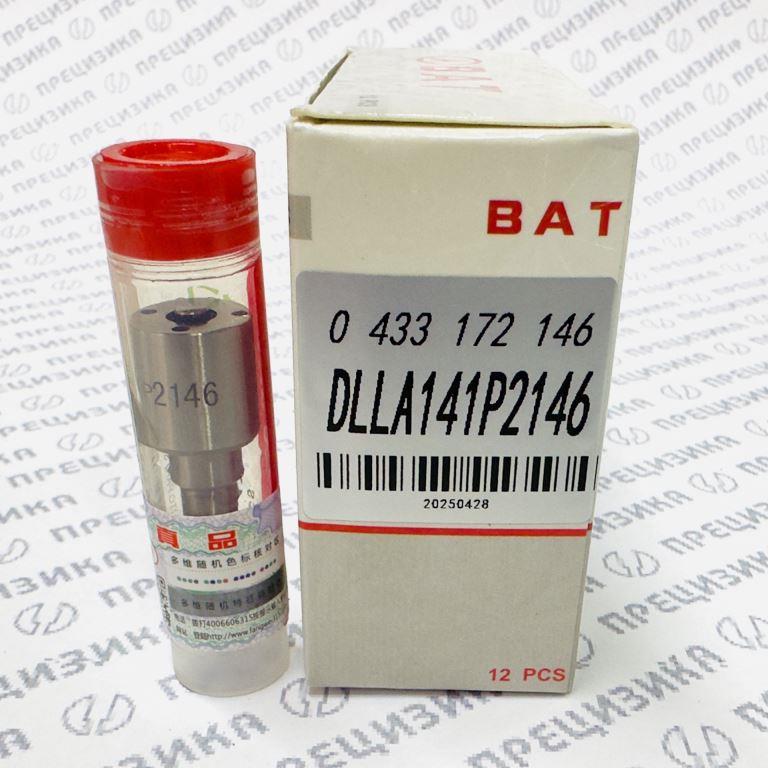

DLLA141P2146 Распылитель форсунки BAT
Распылитель 0433172146 DLLA141P2146 (BAT)
Артикул: DLLA141P2146
Бренд: BAT
Производитель: Changzhou Lang Ben Auto Parts Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель DLLA141P2146 является прецизионным сменным элементом топливной форсунки аккумуляторной системы Common Rail. Изделие соответствует оригинальному номеру Bosch 0 433 172 146.
Конструктивные особенности:
- Тип распылителя: бессажевый (VCO — Valve Covered Orifice, sac-less). Отсутствие традиционной «мешочной» полости под запорной иглой минимизирует объём остаточного топлива после завершения впрыска. Данное решение способствует снижению выбросов несгоревших углеводородов (HC) и сажевых частиц.
- Геометрия распыла: многоструйная схема с 8 сопловыми отверстиями, выполненными с высокой точностью. Конфигурация обеспечивает мелкодисперсное и равномерное распределение топливного факела в камере сгорания, что улучшает смесеобразование и полноту сгорания.
- Исполнение: цельный корпус, изготовленный из высоколегированной стали со специальной термической обработкой. Прецизионная притирка запорной иглы к седлу гарантирует герметичность при давлениях, характерных для систем Common Rail.
- Управление: эксплуатируется в составе форсунки с электромагнитным (соленоидным) клапаном. Открытие иглы происходит за счёт дисбаланса давлений, создаваемого управляющим клапаном мультипликатора.
2. Назначение
Распылитель предназначен для использования в качестве сменного ремонтного элемента при восстановлении изношенных или повреждённых дизельных форсунок. Обеспечивает прецизионное дозирование, тонкое распыление и корректное распределение дизельного топлива в цилиндре двигателя. Замена распылителя производится исключительно в условиях профессионального ремонта с применением специализированных стендов для проверки и настройки параметров впрыска.
3. Типоразмер, обозначение, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип / маркировка Bosch | DLLA 141 P 2146 |
| Артикул Bosch (оригинал) | 0 433 172 146 (0433172146) |
| Система впрыска | Common Rail (CR) |
| Конструктивная серия | DLLA |
| Угол конуса распыла | 141° |
| Количество сопловых отверстий | 8 |
| Диаметр сопловых отверстий, мм | 0,15 |
| Особенность конструкции | Бессажевый (VCO / sac-less) |
| Материал корпуса | Высоколегированная сталь со специальной термообработкой |
| Материал соплового наконечника | Износостойкий сплав, прецизионная лазерная обработка отверстий |
| Производитель оригинального изделия | Robert Bosch GmbH |
4. Применимость
Распылитель DLLA141P2146 устанавливается на следующие форсунки при их капитальном ремонте:
Ремонтируемые форсунки
| Номер форсунки Bosch | Альтернативные / кросс-номера |
|---|---|
| 0 445 120 134 | 0445120134 |
| 0 445 120 297 | 0445120297 |
| 0 445 120 455 | 0445120455 |
Двигатели
Указанные форсунки с данным распылителем применяются преимущественно на следующих дизельных двигателях:
| Производитель | Модель / серия |
|---|---|
| Cummins | ISF 3.8, QSF 3.8 |
Техника (основные подтверждённые применения)
| Тип техники | Модели |
|---|---|
| Грузовые автомобили | ГАЗ-3310 «Валдай»; ГАЗ-С41 «ГАЗон NEXT» (C41R11, C41RB3); КАМАЗ-4308 «Компас»; КАМАЗ-4371 «Компас»; МАЗ-4371 «Зубрёнок»; Foton Aumark (3.8L) |
| Автобусы | ПАЗ-3204 «Вектор»; ПАЗ-4234 «Луноход»; ПАЗ-3237 «Лужок» |
Примечание относительно расширенных списков применимости:
В ряде источников упоминается техника Komatsu (PC200-8, WA320-6 и др.), Caterpillar (120K), дорожные катки Bomag/Dynapac, экскаваторы-погрузчики JCB 3CX/4CX и другие модели. Фактически большинство перечисленных машин серийно оснащаются дизелями иных производителей с другими форсунками. Установка форсунок Bosch 0 445 120 134 / 297 / 455 с распылителем DLLA141P2146 возможна только в случае применения на спецтехнике двигателей Cummins ISF 3.8 / QSF 3.8 (например, отдельные конфигурации JCB с опциональным мотором Cummins). Перед заказом требуется обязательная сверка по маркировке форсунки и модели двигателя.
Основные аналоги распылителя (сторонние производители)
| Производитель | Маркировка / кросс-номер |
|---|---|
| WEIFU | WFDLLA141P2146 |
| Repard | 11-290 |
| XingMa, Nanyue, Liwei, Krauf, Rupax, Atc, Bascolin, Bodesh, CGA, Exovo, United Diesel, Green Power, ZentParts, O.E.M. | DLLA141P2146 / 0 433 172 146 |
5. Правила подбора и замены
- Подбор распылителя осуществляется строго по маркировке, нанесённой на корпусе форсунки, и (или) по OEM-номеру детали.
- Замена распылителя является операцией, требующей чистоты сборочного участка класса не ниже ISO 7, специального инструмента и стендового оборудования.
- После замены в обязательном порядке выполняются: регулировка давления открытия, контроль герметичности по конусу и седлу, проверка качества распыла и производительности.
- Самостоятельная разборка форсунки без последующей стендовой проверки не допускается.
- Установка распылителя должна сопровождаться заменой уплотнительных элементов (шайб, колец) согласно ремкомплекту.
6. О производителе и качестве продукции
Производитель: Changzhou Lang Ben Auto Parts Co., Ltd., Китай.
Торговая марка: BAT.
Предприятие специализируется на выпуске компонентов дизельной топливной аппаратуры, включая распылители, клапаны и ремонтные комплекты для систем Common Rail. При производстве применяются конструкционные стали с последующей термообработкой, а также технологии прецизионной лазерной микрообработки сопловых отверстий. Продукция проходит контроль геометрических параметров, гидравлических характеристик и герметичности. Изделия предназначены для ремонта форсунок и должны устанавливаться квалифицированным персоналом с обязательной проверкой рабочих параметров на стенде.
