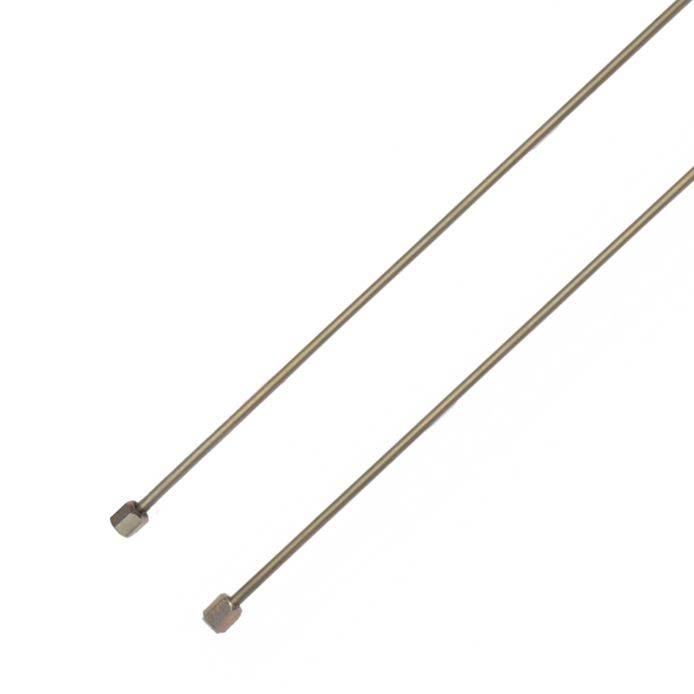

Трубка для стенда ТНВД: технические характеристики и особенности
1. Основные параметры:
Длина: 1200 мм (прямая, без изгибов).
Наружный диаметр: 7 мм.
Толщина стенки: 2,5 мм → внутренний диаметр: 2 мм (7 мм – 2×2,5 мм).
Материал: Сталь 20 (углеродистая конструкционная сталь с хорошей свариваемостью и устойчивостью к динамическим нагрузкам).
2. Стандарты изготовления:
Трубка:
ГОСТ 8734-75 — холоднодеформированные бесшовные стальные трубы.
ГОСТ 8519-93 — бесшовные трубы для машиностроения, рассчитанные на высокие механические и динамические нагрузки.
ГОСТ 17380-2001 (ИСО 3419-81) — требования к точности геометрических параметров (допуски по диаметру, овальности, толщине стенки).
Соединительная арматура:
Гайки: М12×1,5 и М14×1,5 (мелкая резьба для герметичности).
Ниппели: ГОСТ 16040-70.
Накидные гайки: ГОСТ 16046-70.
3. Назначение и особенности:
Применение: Стенды для диагностики и ремонта топливных насосов высокого давления (ТНВД).
Ключевые требования:
Высокая точность внутреннего диаметра (для дозированной подачи топлива).
Устойчивость к вибрациям и динамическим перегрузкам.
Герметичность соединений под высоким давлением (до 1000 бар и более в системах ТНВД).
4. Конструкция соединений:
Резьбовые пары М12×1,5⟷М14×1,5: Обеспечивают переход между элементами разного диаметра.
Тип уплотнения: Вероятно, конусное (металл-металл) или с использованием медных/паронитовых шайб для предотвращения утечек.
5. Дополнительные аспекты:
Обработка: Трубка может подвергаться нормализации (термообработка стали 20 для повышения прочности).
Контроль качества: Проверка на отсутствие дефектов (трещины, расслоения) ультразвуком или рентгеном.
6. Аналоги и заменители:
При отсутствии труб по ГОСТ 8734-75 допустимо использование аналогов по EN 10305-1 (Европа) или ASTM A269 (США) с аналогичными параметрами.
Для гаек и ниппелей — стандарты DIN 2353 (для гидравлических систем).
7. Рекомендации по монтажу:
Избегать перегибов и механических повреждений при установке.
Затяжку гаек выполнять динамометрическим ключом с усилием, указанным в технической документации ТНВД.
Заключение: Трубка соответствует требованиям для высокоточных топливных систем, где критичны надежность и точность дозирования. Ее параметры оптимизированы для работы в условиях экстремальных давлений и вибраций, характерных для стендового оборудования ТНВД.
