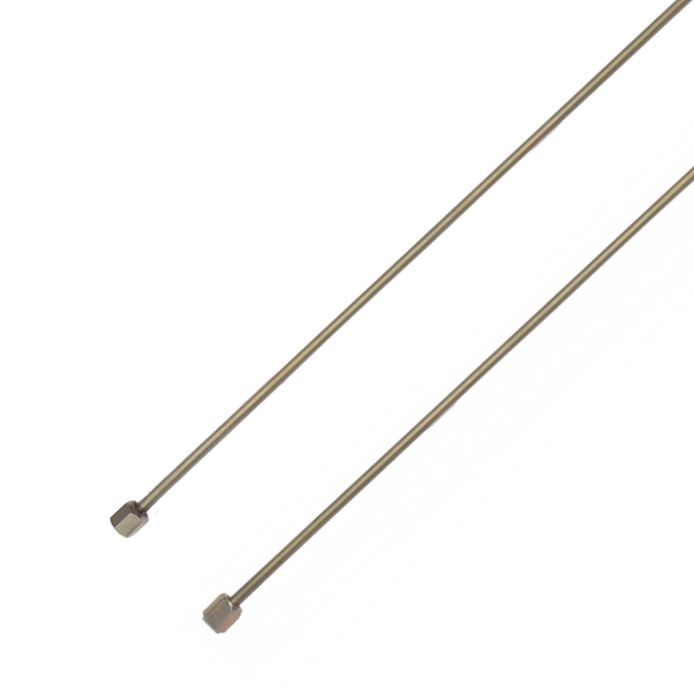

Техническое описание трубок для ТНВД
1. Основные параметры трубки:
Длина: 785 мм.
Наружный диаметр: 7 мм.
Толщина стенки: 2,5 мм (внутренний диаметр: 7 мм – 2×2,5 мм = 2 мм).
Материал: Сталь 20 (углеродистая конструкционная сталь, соответствует требованиям к прочности и пластичности).
2. Стандарты изготовления:
Трубка: ГОСТ 8519-93 (бесшовные холоднодеформированные трубы для машиностроения, устойчивые к динамическим нагрузкам).
Допуски точности: ГОСТ 17380-2001 (ИСО 3419-81) — высокая точность геометрии для строгого дозирования топлива.
Соединительная арматура:
Ниппели: ГОСТ 16040-70.
Накидные гайки: ГОСТ 16046-70 (резьба М12×1,5 с обеих сторон).
3. Особенности конструкции:
Предназначены для работы под высоким давлением и динамическими нагрузками в системах топливных насосов высокого давления (ТНВД).
Герметичность и надежность соединений обеспечиваются резьбой М12×1,5, совместимой со стандартной арматурой для топливных систем.
4. Применение:
Используются на диагностических стендах для тестирования и ремонта ТНВД.
Ключевые требования:
Минимизация погрешностей подачи топлива.
Устойчивость к вибрациям и механическим перегрузкам.
5. Замечания:
Соотношение наружного диаметра (7 мм) и толщины стенки (2,5 мм) указывает на сверхвысокую прочность конструкции, что характерно для топливных систем высокого давления.
Для подтверждения корректности размеров рекомендуется проверить соответствие ГОСТ 8734-75 (холоднодеформированные трубы общего назначения).
