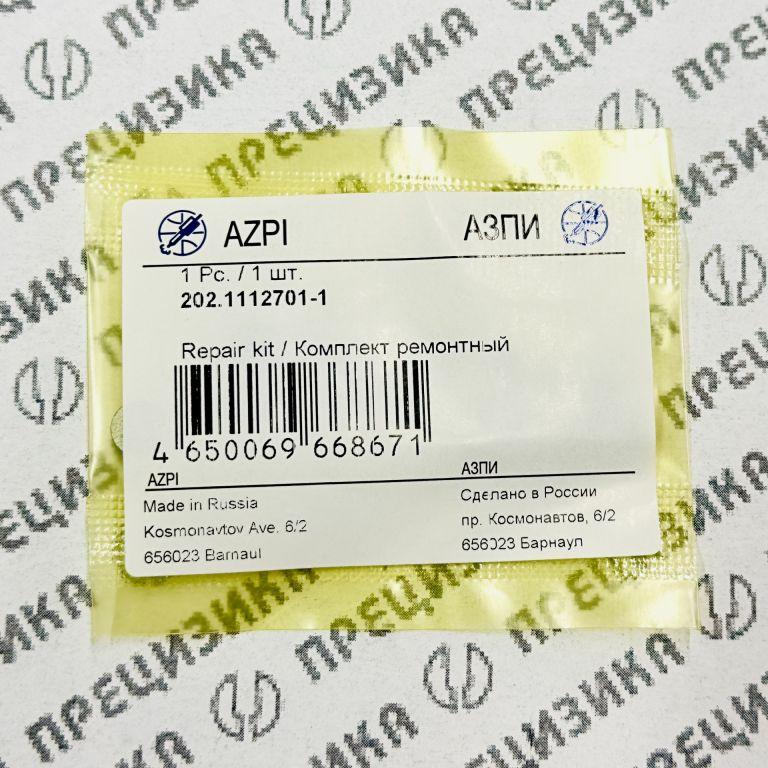

Ремонтный комплект регулировочных прокладок (полный) (11шт, D 7,2mm)
1. Наименование и артикул изделия:
Ремонтный комплект регулировочных прокладок полный, арт. 202.1112701-1 ЗИ
Производитель: АО "АЗПИ"
2. Назначение:
Комплект предназначен для ремонта, обслуживания и точной регулировки давления начала впрыска топлива на форсунках моделей АЗПИ 172, 174, 216, 204 и их модификациях.
3. Комплектация:
Комплект включает 11 регулировочных шайб различной толщины (наружный диаметр 7.2 мм):
202.1112701-05 Шайба регулировочная (толщина 1.5 мм)
202.1112701 Шайба регулировочная (толщина 2.0 мм)
202.1112701-10 Шайба регулировочная (толщина 1.0 мм)
202.1112701-01 Шайба регулировочная (толщина 1.9 мм)
202.1112701-02 Шайба регулировочная (толщина 1.8 мм)
202.1112701-03 Шайба регулировочная (толщина 1.7 мм)
202.1112701-04 Шайба регулировочная (толщина 1.6 мм)
202.1112701-06 Шайба регулировочная (толщина 1.4 мм)
202.1112701-07 Шайба регулировочная (толщина 1.3 мм)
202.1112701-08 Шайба регулировочная (толщина 1.2 мм)
202.1112701-09 Шайба регулировочная (толщина 1.1 мм)
4. Применяемость:
Совместимость с форсунками: Комплект прокладок предназначен для регулировки следующих моделей форсунок производства АО "АЗПИ":
172.1112010-11.01 (Д-245Е2/Д-260Е2)
172.1112010-11.02
172.1112010-11.05 (3LD)
174.1112010-01 (Д-243)
174.1112010-02 (Д-243)
204.1112010-50.20 (ЯМЗ-236НЕ2, аналог 267.1112010-11)
204.1112010-50.22 (ЯМЗ EURO-3, аналог 267.1112010-21, распылитель 069-01)
204И.1112010 (А-01/А-41)
204И.1112010-1 (А-01/А-41)
216.1112010 А (двигатели -740.31-240/-740.30-260, распылитель 904)
216.1112010-01А (двигатель -740.51-320, распылитель 905)
216.1112010-02А (двигатель -740.50-360, распылитель 906)
216.1112010-10 (EUR 3, распылитель 910)
Применяемость к двигателям: Форсунки, регулируемые данным комплектом, устанавливаются на следующие двигатели:
ЯМЗ: 236НЕ2, 236/238/240 Евро-3, -740.31-240, -740.30-260, -740.51-320, -740.50-360.
ММЗ (Д-240/243): Д-243 (различные модификации).
ММЗ (Д-245/260): Д-245Е2, Д-260Е2.
А-01 / А-41: Тракторные двигатели.
Совместимость с ТНВД: Регулировочные прокладки данного комплекта устанавливаются непосредственно в корпус форсунки. Их применение опосредовано через совместимость с указанными выше форсунками. Форсунки, в свою очередь, устанавливаются на двигатели, оснащенные различными моделями ТНВД (в зависимости от модели двигателя и его комплектации). Комплект напрямую не устанавливается на ТНВД.
5. Примечание:
Использование прокладок необходимой толщины из данного комплекта позволяет точно отрегулировать давление впрыска форсунки в соответствии с техническими требованиями двигателя.
