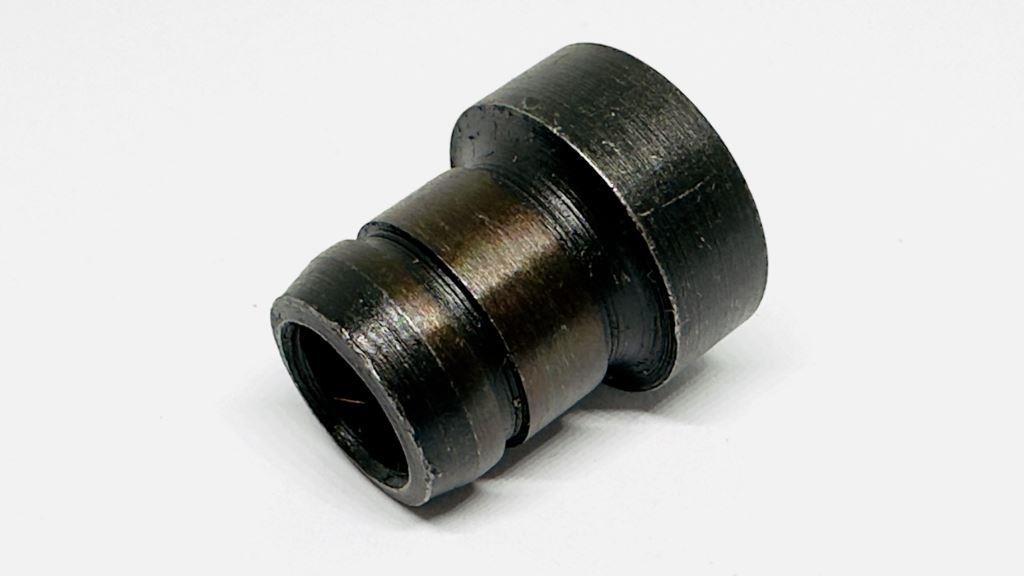

УТН-5-1110320-В Втулка рычага в сборе НЗТА
УТН-5-1110320-В
1. Описание и назначение
Изделие УТН-5-1110320-В представляет собой сборочную единицу, предназначенную для ремонта всережимного регулятора частоты вращения топливных насосов высокого давления (ТНВД) серии УТН, используемых в рядных дизельных двигателях.
Состав узла
- Втулка рычага УТН-5.1110321-Б1 — 1 шт.
- Обойма УТН-5-1110323-Б — 1 шт.
- Манжета 17.004А (размер 8×16 мм) — 1 шт.
Назначение данной сборочной единицы — герметизация подвижного соединения вала рычага управления регулятором в корпусе ТНВД. Манжета, входящая в состав, предотвращает утечки дизельного топлива и масла из полости регулятора, а втулка служит опорой для вращающегося рычага, обеспечивая его точное перемещение и передачу усилия от элементов регулятора на рейку насоса.
2. Аналоги
В качестве аналогов могут использоваться изделия, соответствующие приведённым ниже заводским номерам. Встречаются также аналоги с буквенными индексами «-Б» и «-В», отличающиеся ревизией изделия (например, УТН-5-1110320-Б).Аналоги могут быть представлены продукцией других производителей. Для обеспечения надёжности рекомендуется использовать изделия в заводской сборке НЗТА или приобретать компоненты по указанным артикулам отдельно.
3. Модели ТНВД
Сборочная единица УТН-5-1110320-В применяется при ремонте регуляторов ТНВД модельного ряда УТН в следующих модификациях:
- УТН-5, УТН-5А
- 4УТНМ-1111007-10
- 4УТНМ-1111007-20
- 4УТНМ-1111007-30
- 4УТНМ-1111007-40
- 4УТНМ-1111007-50
- 4УТНИ-1111007-10
- 4УТНИ-1111007-20
- 4УТНИ-1111007-30
- 4УТНИ-1111007-40
- 4УТНИ-1111007-50
- 4УТНИ-М-1111007
- 4УТНИ-1111007-50
- 2УТНМ-1111007
- 2УТНМ-1111007-01
- 4УТНИ-Т-1111007
- 4УТНИ-Т-1111007-10
- 4УТНЭ-1111007
- 4УТНЭ-1111007-01
Также узел совместим с ТНВД, устанавливаемыми на двигатели Д-240, Д-245, Д-65.
4. Место установки
Изделие устанавливается в корпусе всережимного регулятора частоты вращения ТНВД. Деталь расположена в посадочном месте крышки регулятора, через которое ось (или вал) внешнего рычага управления входит внутрь корпуса насоса. Втулка рычага управления регулятора частоты вращения ТНВД Д-240-245, Д-65 поставляется в сборе с сальником и обоймой.
5. Свойства
| Тип изделия | Сборочная единица |
|---|---|
| Заводской номер | УТН-5-1110320-В |
| Производитель | АО «НЗТА» (Ногинский завод топливной аппаратуры, Россия) |
| Состав узла | Втулка (УТН-5.1110321-Б1) + обойма (УТН-5-1110323-Б) + манжета (17.004А) |
| Материал манжеты | Топливостойкая резина (маслобензостойкая) |
| Основные свойства | Герметичность, устойчивость к воздействию топлива и масел, износостойкость, обеспечение подвижности соединения |
| Вес узла | ≈ 0,0174 кг |
| Статус детали | Новая, оригинальная запчасть |
6. Производитель
Акционерное общество «Ногинский завод топливной аппаратуры» (АО «НЗТА»)
Российская Федерация, Московская область, г. Ногинск, ул. Индустриальная, д. 41.
Предприятие основано в 1947 году и специализируется на выпуске топливной аппаратуры для дизельных двигателей тракторных и автомобильных модификаций. Продукция завода включает топливные насосы высокого давления (7 моделей, 66 модификаций), форсунки (3 модели, 16 модификаций), плунжерные и клапанные пары, а также широкий спектр запасных частей.
Основные потребители продукции НЗТА на этапе комплектации — Минский моторный завод (ММЗ), Алтайский моторный завод, Владимирский моторо-тракторный завод. Топливная аппаратура производства НЗТА устанавливается на тракторы «Беларусь», «Владимирец», «Агромаш», а также на различные типы коммунальной и дорожной техники. Система менеджмента качества предприятия сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ИСО 9001:2015).
