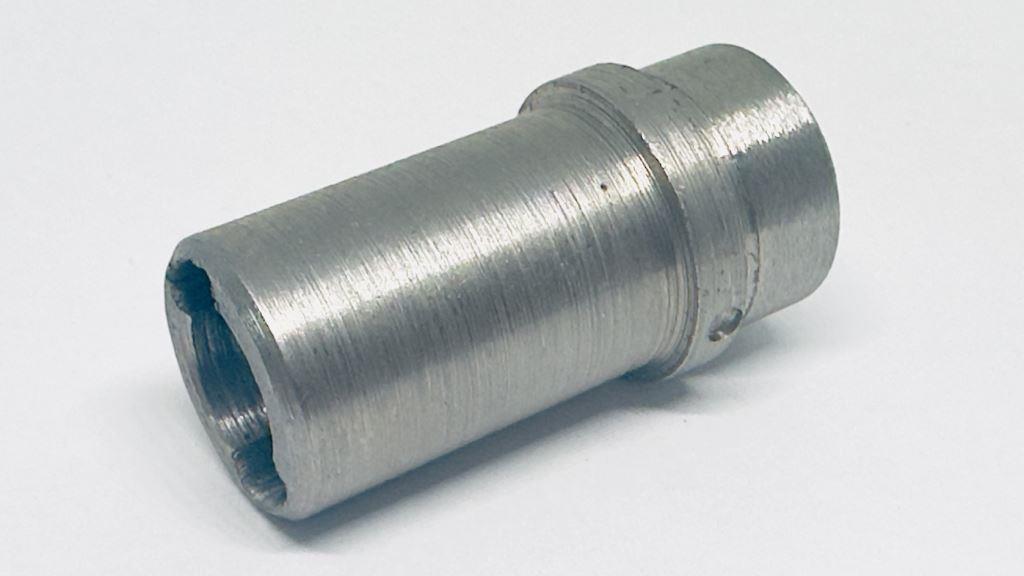

Втулка поворотная УТН-5.1111431-01

1. Описание и конструктивные особенности

Втулка поворотная УТН-5.1111431-01 представляет собой прецизионную деталь цилиндрической формы, входящую в состав узла плунжерной пары топливного насоса высокого давления (ТНВД) дизельных двигателей.

Конструктивно втулка выполнена с фиксирующим элементом, обеспечивающим её соединение с механизмом регулировки подачи топлива. Через поводок или непосредственно втулка взаимодействует с регулирующей рейкой ТНВД. Деталь устанавливается непосредственно на плунжер и фиксируется в специальном гнезде корпуса насосной секции.

Ключевые конструктивные особенности

Втулка изготавливается с применением прецизионной обработки. По данным производителя, точность обработки деталей плунжерных пар достигает 0,25 мкм.

2. Назначение

Основное назначение втулки — обеспечение точного углового позиционирования плунжера относительно гильзы внутри корпуса насоса.

Функции втулки:

• Фиксация плунжера: удержание плунжера в заданном положении, предотвращение самопроизвольного проворачивания.
• Регулировка подачи: обеспечение взаимодействия управляющей кромки плунжера с регулирующей рейкой ТНВД, что определяет изменение цикловой подачи топлива.
• Герметичность узла: поддержание герметичности плунжерной пары в процессе работы.

3. Аналоги, типоразмер и обозначение, материал, технические характеристики

3.1. Альтернативные обозначения

Втулка УТН-5.1111431-01 может встречаться в каталогах и прайс-листах под несколькими обозначениями:

Втулка с обозначением УТН-5-1111430-Б поставляется в сборе с венцом, что в контексте ремонта часто рассматривается как взаимозаменяемая деталь.

3.2. Типоразмер

Втулка применяется в двух вариантах плунжерных пар, различающихся диаметром плунжера:

Втулка УТН-5.1111431-01 конструктивно совместима с обоими типоразмерами плунжерных пар.

3.3. Технические характеристики

4. Применимость

4.1. ТНВД (топливные насосы)

4.2. Плунжерные пары и секции высокого давления

4.3. Двигатели

4.4. Техника

Топливная аппаратура НЗТА с данной втулкой устанавливается на технике мощностью от 50 до 150 л.с.:

5. Правила подбора и замены

При подборе и замене втулки УТН-5.1111431-01 необходимо учитывать следующие факторы.

5.1. Идентификация детали

Следует убедиться, что на корпусе насосной секции и в сопроводительной документации указан артикул, соответствующий УТН-5.1111431-01 или его модификациям.

5.2. Совместимость с плунжерной парой

Втулка применяется как с плунжерами диаметром 9 мм (индекс -01), так и с плунжерами диаметром 10 мм (индекс -30). При замене необходимо учитывать этот параметр.

5.3. Комплектность

Втулка может поставляться как отдельно (УТН-5.1111431-01), так и в сборе с венцом (УТН-5-1111430-Б). При заказе следует уточнять комплектацию.

5.4. Взаимозаменяемость

Плунжерные пары 4УТНМ-1111410-01, У16С15 и H01.1111150 идентичны по присоединительным размерам и гидравлическим характеристикам, что подтверждается каталогами. Втулка УТН-5.1111431-01 совместима со всеми перечисленными парами.

5.5. Проверка при установке

Перед монтажом необходимо проверить:

• чистоту посадочных поверхностей;
• отсутствие задиров и следов износа на втулке и плунжере;
• плавность перемещения плунжера во втулке;
• правильность соединения втулки с регулирующей рейкой.

5.6. Рекомендации по замене

При замене втулки рекомендуется одновременно проверять состояние плунжерной пары и, при необходимости, заменять её в сборе. Это обеспечивает сохранение гидравлических характеристик узла.

6. О производителе и качестве продукции

АО «Ногинский завод топливной аппаратуры» (НЗТА) представляет собой российское предприятие, специализирующееся на проектировании и изготовлении компонентов топливных систем для дизельных двигателей. История завода началась в 1947 году с производства первого высоконапорного топливного насоса типа НТН 1-6,5 для трактора КД-35. В настоящее время производственная программа предприятия включает семь базовых моделей топливных насосов высокого давления (с общим количеством модификаций в 66 единиц), три модели форсунок (16 модификаций), плунжерные пары различных размерностей, а также распылители, клапанные пары и запасные части.

Система менеджмента качества предприятия успешно прошла сертификацию на соответствие стандарту ГОСТ Р ИСО 9001-2015. Высокая точность обработки деталей достигается за счет использования специализированного оборудования для шлифовки (с допуском до 0,25 мкм) и термической обработки. Ключевыми потребителями продукции завода являются Минский моторный завод, Алтайский моторный завод и Владимирский моторо-тракторный завод. География поставок насосов охватывает более 20 стран мира, включая Австрию, Венгрию, Великобританию, Грецию, Египет, Индию, Ирландию, Кубу, Монголию, Судан, Канаду и США.
