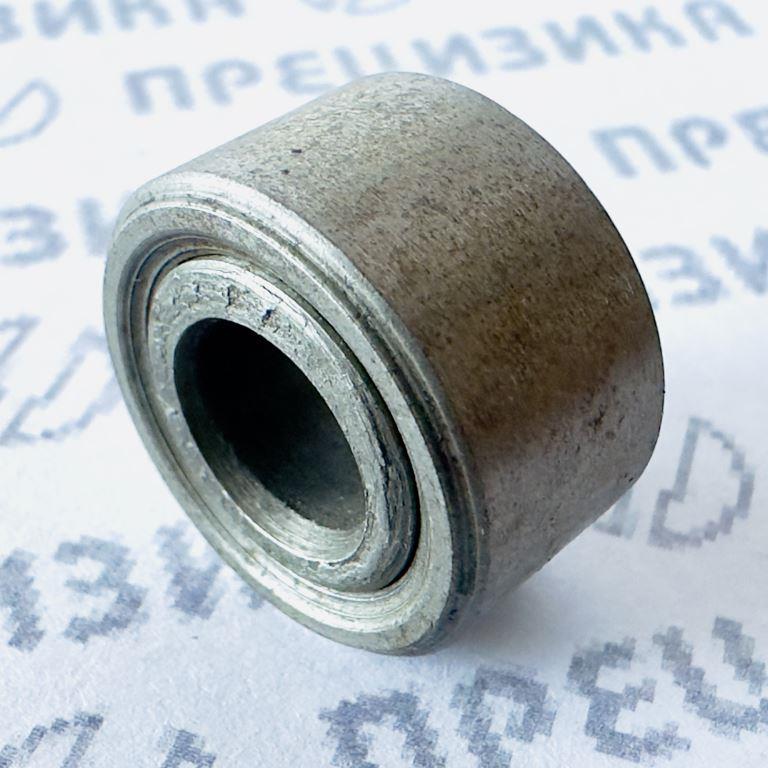

Втулка (УТН-5.1111264) с роликом (УТН-5.1111263) толкателя плунжера ТНВД
Производитель: Ногинский завод топливной аппаратуры (НЗТА)
1. Назначение и функция
Узел предназначен для преобразования вращательного движения кулачкового вала в возвратно-поступательное движение толкателя плунжерной пары топливного насоса высокого давления (ТНВД). Обеспечивает:
Минимизацию трения между кулачковым валом и толкателем;
Точную кинематику передачи усилия;
Стабильность хода плунжера при высоких нагрузках.
2. Конструкция и материалы
| Компонент | Артикул | Материал | Технологические особенности |
|---|---|---|---|
| Втулка | УТН-5.1111264 | Легированная сталь 20Х | Термообработка (цементация + закалка), точность шлифовки поверхности: Ra ≤ 0,32 мкм |
| Ролик | УТН-5.1111263 | Сталь ШХ15 | Высокоточная обработка с допуском ±0,005 мм, твердость 60-64 HRC |
3. Точки применения в ТНВД
Узел интегрирован в следующие системы насоса:
Механизм привода плунжерных пар — установлен в корпусе толкателя.
Зона взаимодействия с кулачковым валом — ролик контактирует с рабочими кулачками вала ТНВД.
Опорный узел плунжера — передает усилие на пятку плунжера.
4. Модели ТНВД для применения
Узел совместим исключительно с ТНВД серии УТН-5 производства НЗТА, включая модификации:
УТН-5А, УТН-5Б, УТН-5П;
УТН-5.01, УТН-5.03, УТН-5.04.
5. Технико-эксплуатационные характеристики
| Параметр | Значение / Описание |
|---|---|
| Рабочая температура | −40°C до +150°C |
| Максимальная нагрузка | 12 кН (циклическая) |
| Ресурс | ≥ 8 000 моточасов (при соблюдении регламента ТО) |
| Совместимость | Только для ТНВД НЗТА серии УТН-5 |
6. Критичность для работы ТНВД
Отказ узла приводит к:
Нарушению синхронизации впрыска топлива;
Повреждению кулачкового вала и плунжерных пар;
Снижению давления впрыска, нестабильной работе ДВС.
7. Условия замены
Использование аналогов сторонних производителей требует:
Проверки геометрии (диаметр втулки: 16^{+0,018}_{-0} мм, диаметр ролика: 14±0,005 мм);
Контроля твердости компонентов;
Согласования с технической службой НЗТА.
Примечание: Установка узла производится с применением калиброванного монтажного инструмента для обеспечения соосности ролика и кулачкового вала. Регламентный осмотр — каждые 500 моточасов.
Изготовитель гарантирует соответствие ГОСТ 33211-2014 и ТУ 38.101.2912-95.
