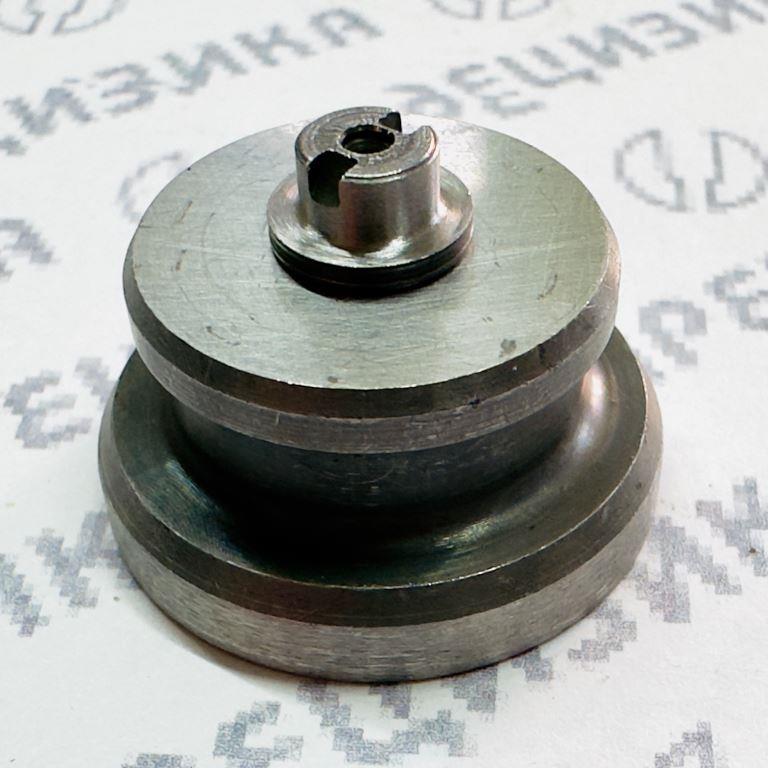

Нагнетательный клапан 145.1111220 (Секция 17, Новый Образец)

Артикул: 145.1111220
Производитель: АО «Ярославский завод дизельной аппаратуры» (ЯЗДА)

1. Назначение

Нагнетательный клапан 145.1111220 является прецизионным элементом топливной аппаратуры, предназначенным для установки в секции высокого давления рядных ТНВД. Он играет ключевую роль в процессе впрыска топлива, выполняя следующие функции:

• Точная отсечка подачи: Обеспечивает мгновенное и четкое прекращение подачи топлива в конце хода плунжера, предотвращая «подвпрыск» и неконтролируемое истечение топлива через форсунку.
• Снижение остаточного давления: Создает контролируемое падение давления в топливопроводе высокого давления сразу после впрыска, что предотвращает подтекание и обеспечивает стабильность работы двигателя на всех режимах.
• Стабильность цикловой подачи: Гарантирует равномерную подачу топлива по цилиндрам, влияя на мощность, экономичность и экологические показатели двигателя (соответствие стандарту Евро-3).

Исправная работа клапана критически важна для предотвращения дымного выхлопа, нестабильного холостого хода, падения мощности и повышенного расхода топлива.

2. Конструктивные особенности

Клапан 145.1111220 представляет собой клапанную пару, состоящую из следующих элементов:

• Седло клапана с прецизионно обработанной конической поверхностью.
• Грибковый клапан с разгрузочным пояском и направляющим хвостовиком.
• Тарированная пружина.
• Ограничитель хода.

Особенностью конструкции является исполнение «новый образец», оптимизированное для работы при высоких давлениях, характерных для систем Евро-3. Ключевым элементом является разгрузочный поясок на клапане. При посадке в седло он входит в направляющее отверстие, вытесняя определенный объем топлива и создавая резкое падение давления в магистрали, что обеспечивает четкую отсечку впрыска. Клапан поставляется и заменяется только в сборе как единая, притертая на заводе пара.

3. Типоразмер и обозначение, Материал и технические характеристики

Данный клапан предназначен для рядных ТНВД и идентифицируется по диаметру плунжерной пары, в которую он устанавливается.

• Типоразмер: Секция 17 мм.
• Исполнение: «Новый образец» (под нормы токсичности Евро-3).
• Тип клапана: Грибковый с разгрузочным пояском.
• Материал седла и грибка: Сталь марки ШХ-15 (аналог 100Cr6). Детали проходят термообработку до высокой твердости 60–64 HRC, что обеспечивает исключительную износостойкость в условиях высоких давлений и абразивного воздействия топлива.
• Материал пружины: Высококачественная пружинная сталь.

4. Применимость (ТНВД, Двигатели, Техника)

Клапан 145.1111220 применяется в топливных насосах высокого давления, агрегатируемых с дизельными двигателями большой мощности, преимущественно производства Тутаевского моторного завода (ТМЗ). Ниже представлен полный перечень подтвержденной совместимости.

4.1. ТНВД и Секции

Совместимые модели ТНВД:

Клапан устанавливается в секции высокого давления следующих моделей рядных ТНВД (и их модификаций), относящихся к семейству «Компакт-40» и имеющих обозначение «Евро-3»:

• 16.1111005
• 133.1111005-20, -30, -40, -80
• 135.1111005-10
• 136.1111002-10, -20, -30
• 136.1111005-10
• 171.1111005-50
• 173.1111005-30, 173.1111006-20
• 175.1111005-40, -50, -60, -70
• 179.1111002-10, -20, -30
• 179.1111005-10

Примечание: Данный клапан используется в составе секций ВД нового образца, включая модели: 175.1111130-04, 177.1111130..

4.2. Двигатели и Техника

Совместимые модели двигателей ТМЗ:

• 8481.10 (и все модификации: -02, -04, -08, -11, -24)
• 8807.10-10

Устанавливается на следующую технику:

• Тракторы «Кировец» (Петербургский тракторный завод):
  • Серия К-744Р: К-744Р1, К-744Р2, К-744Р3, К-744Р4 (включая модификации Ст, Ст.1 и др.)
  • Серия К-742М/К-745: К-742М Стандарт 1, К-742 Ст 1, К-745.
  • Серия К-739М: К-739М Стандарт 1.
  • Серия К-708.4: К-708.4, К-708.4-240.
  • Серия К-424: К-424 Пр, К-424 Пр1.
• Кормоуборочные комбайны «Гомсельмаш»: FS 650, FS80.
• Грузовые автомобили: МАЗ, КАМАЗ, Урал (при условии комплектации двигателями ТМЗ и указанными выше моделями ТНВД).
• Спецтехника: Теплоход проекта 559В.

Полное описание, актуальные цены и наличие уточняйте у менеджеров. Клапан 145.1111220 поставляется как оригинальная прецизионная пара ЯЗДА, готовый к установке в указанные модели ТНВД и двигатели.
