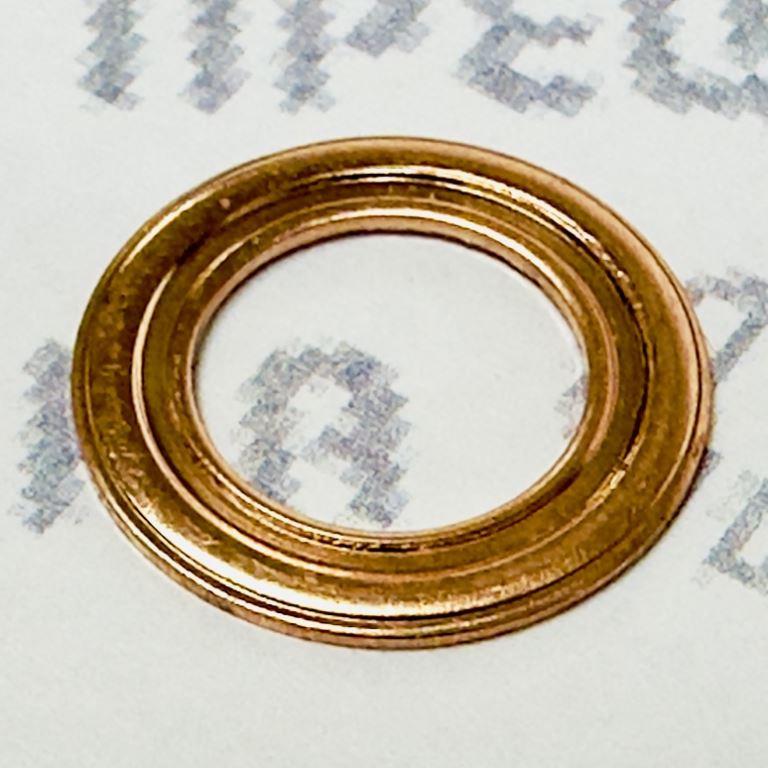

9х15х0,5 Шайба медная на форсунку "2 волны" МТЗ (АЗПИ)

Шайба медная 9х15х0,5 "2 волны" (АО "Алтайский завод прецизионных изделий")

Артикул: 9х15х0,5 Cu
Производитель: АО "АЗПИ" (Россия)

1. Конструктивные параметры и материал

• Габаритные размеры:

  • Внутренний диаметр (d1): 9.3 мм

  • Наружный диаметр (d2): 14.9 мм

  • Толщина (h): 0.5 мм

• Материал: Высокочистая медь марки М1М (отожжённая), обеспечивающая пластичность и коррозионную стойкость.

• Конструкция: Две концентрические рифлёные окружности ("2 волны"), формирующие двойной контур уплотнения.

• Рабочие условия:

  • Температурный диапазон: -250°C до +250°C

  • Давление: Устойчива к нагрузкам камеры сгорания.

2. Функциональное назначение

• Герметизация узла "форсунка–головка цилиндра":

  • Исключает прорыв газов из камеры сгорания.

  • Предотвращает утечки топлива и загрязнение топливной системы.

• Принцип действия: Деформация материала при затяжке создаёт термостойкое уплотнение, компенсирующее микронеровности поверхностей.

3. Применение на двигателях и форсунках

• Совместимые двигатели:

  • МТЗ: Д-240, Д-241, Д-242 и их модификации (Д-240Л, Д-241Л).

  • ЮМЗ: Серии Д-65, Д-242.

  • СМД: Семейства СМД-14/15/17/18.

• Типы форсунок:

  • АЗПИ 171.1112010 (модификации: -01, -02, -40, -50, -70).

  • Распылители DLL (для дизелей с непосредственным впрыском).

4. Технологические особенности

• Пластичность: Адаптируется к деформациям ГБЦ при тепловом расширении.

• Коррозионная стойкость: Сохраняет целостность в агрессивных средах (топливо, масло, продукты сгорания).

• Класс точности: А (повышенный), гарантирует стабильность геометрии.

5. Правила монтажа и обслуживания

• Установка: Только однократное применение (обязательна замена при каждом демонтаже форсунки).

• Момент затяжки: 45–50 Н·м (для двигателей МТЗ; для других моделей — согласно спецификации).

• Контроль: После монтажа обязательна проверка на отсутствие утечек газов/топлива.

6. Аналоги и альтернативы

Прямые аналоги отсутствуют из-за патентованной конструкции "2 волны". Альтернативы:

• Шайба "1 волна" (9х15х0,5 мм, АЗПИ) — для ранних модификаций МТЗ.

• Пламегасящие шайбы F00RJ01453 (7,7х15х1,5 мм) — для импортных двигателей.

Критическое замечание: Использование неоригинальных уплотнений (например, алюминиевых шайб) приводит к прогару посадочного места ГБЦ.

Шайба 9х15х0,5 "2 волны" — специализированное решение для двигателей МТЗ/ЮМЗ/СМД, обеспечивающее герметичность в экстремальных условиях. Рекомендована АО "АЗПИ" как эталон для ремонта топливной аппаратуры. Требует строгого соблюдения регламента замены и момента затяжки.
