Экран корпуса секции 17.1111167-03
1. Наименование изделия:
Экран корпуса секции
2. Артикул производителя:
17.1111167-03
3. Производитель:
АО "Ярославский завод дизельной аппаратуры" (АО "ЯЗДА")
4. Основное назначение и функции:
Экран корпуса секции 17.1111167-03 является ключевым защитным компонентом топливного насоса высокого давления (ТНВД) дизельных двигателей Ярославского моторного завода (ЯМЗ). Предназначен для:
Защиты алюминиевых колодцев корпуса секции ТНВД от эрозионного разрушения, вызываемого высокоскоростным потоком топлива в подающих каналах.
Гашения обратной волны давления топлива, возникающей в момент закрытия нагнетательного клапана, тем самым снижая неравномерность подачи топлива.
Обеспечения отражения отсекаемого топлива, предотвращения кавитационных процессов и разрушения корпуса секции.
5. Применяемость:
Устанавливается в секции высокого давления ТНВД следующих моделей:
175.1111130-04
177.1111130
Применяется в составе рядных топливных насосов высокого давления (ТНВД) типа "Компакт-40" следующих моделей (сгруппировано по основным сериям):
Серия 133: 133.1111005-20, 133.1111005-30, 133.1111005-40, 133.1111005-80
Серия 135: 135.1111005-10
Серия 136: 136.1111002-10, 136.1111002-20, 136.1111002-30; 136.1111005-10
Серия 173: 173.1111005-30; 173.1111006-20
Серия 175: 175.1111005-40, 175.1111005-50, 175.1111005-60, 175.1111005-70
Серия 179: 179.1111002-10, 179.1111002-20, 179.1111002-30; 179.1111005-10

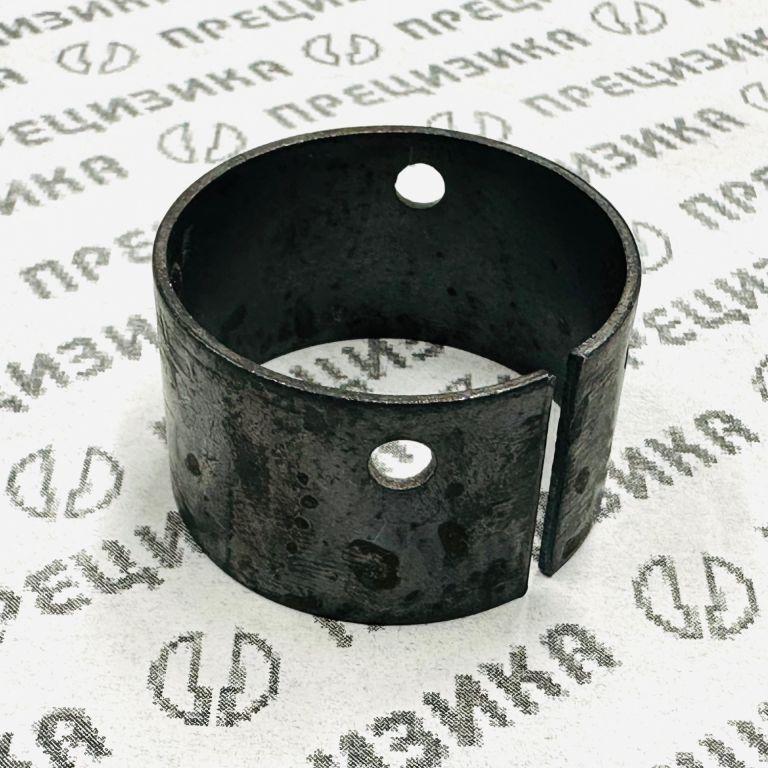

6. Конструктивные особенности:
Выполнен в виде разрезного кольца.
Изготовлен из пружинной стали.
Устанавливается в специальную выточку корпуса секции ТНВД.
При установке перекрывает большую часть окна подвода топлива низкого давления.
7. Значение для надежности:
Экран корпуса секции 17.1111167-03 существенно повышает ресурс и надежность работы ТНВД, особенно в условиях эксплуатации дизельных двигателей ЯМЗ при высоких нагрузках и давлениях в топливной системе.
