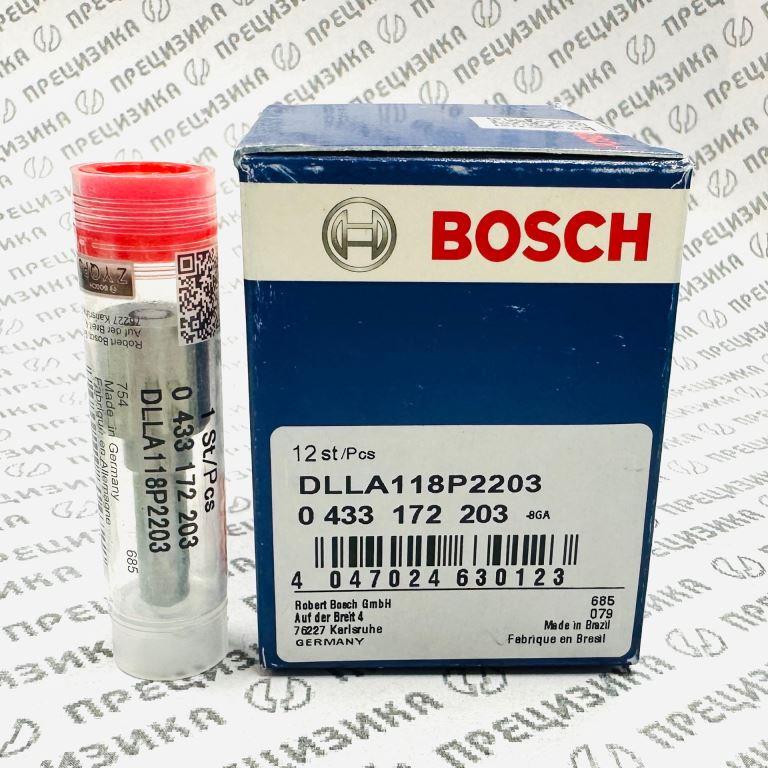

DLLA118P2203 Распылитель форсунки Bosch копия
Распылитель 0433172203 DLLA118P2203 BOSCH
1. Описание и конструктивные особенности
Распылитель с артикулом DLLA118P2203 (оригинальный номер Bosch 0 433 172 203) представляет собой прецизионный сменный элемент дизельных топливных форсунок системы Common Rail. Изделие относится к типу DLLA — многодырчатое сопло с управляемой иглой, предназначенное для аккумуляторных топливных систем высокого давления.
Конструкция распылителя включает корпус и иглу, изготовленные из легированной быстрорежущей стали с прецизионной термообработкой и финишным шлифованием рабочих поверхностей. Сопряжение игла–корпус выполнено с высокой точностью, обеспечивающей минимальные утечки топлива и стабильность параметров впрыска на протяжении всего ресурса. Рабочие поверхности могут иметь износостойкое покрытие (DLC или карбонитридное), повышающее ресурс детали в условиях высоких нагрузок.
Устройство отвечает за финальную стадию впрыска — формирование мелкодисперсного топливного факела заданной геометрии, что является определяющим фактором для качества смесеобразования и полноты сгорания топлива.
2. Назначение
Распылитель предназначен для установки в электрогидравлические форсунки систем Common Rail дизельных двигателей. Обеспечивает дозированную подачу и мелкодисперсное распыление дизельного топлива под давлением до 1800 бар в камеры сгорания. Основные функции:
- формирование факела распыла с заданными геометрическими параметрами;
- обеспечение многократного впрыска за рабочий цикл;
- поддержание стабильности цикловой подачи во всём диапазоне режимов работы двигателя.
Правильно функционирующий распылитель способствует снижению расхода топлива, уменьшению дымности выхлопа и обеспечению соответствия двигателя экологическим нормам Tier 3/Stage IIIA и Tier 4/Stage IV.
3. Типоразмер и обозначение, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | DLLA (Common Rail, многоструйное сопло) |
| Обозначение | DLLA118P2203 |
| Оригинальный номер Bosch | 0 433 172 203 (0433172203) |
| Угол конуса распыла | 118° |
| Количество распылительных отверстий | 5 |
| Диаметр распылительных отверстий | 0,22 мм |
| Диаметр иглы | 4 мм |
| Эффективное проходное сечение | 0,127–0,137 мм² |
| Максимальное давление впрыска | до 1800 бар |
| Материал | Легированная быстрорежущая сталь с прецизионной закалкой; игла и корпус могут иметь износостойкое покрытие |
| Вес нетто | ~30 г |
4. Применимость
4.1 Форсунки (в составе которых используется распылитель)
| Производитель | Номер форсунки |
|---|---|
| Bosch | 0 445 120 125 (0445120125) |
| Bosch | 0 445 120 236 (0445120236) |
| Bosch | 0 445 120 029 (0445120029) |
| Bosch | 0 986 435 522 (0986435522) |
| Bosch | 0 986 435 554 (0986435554) |
| Bosch | 0 986 435 560 (0986435560) |
4.2 Двигатели
| Производитель | Модель двигателя | Экологический стандарт |
|---|---|---|
| Cummins | QSB 6.7 (6,7 л) | Tier 3 / Stage IIIA, Tier 4 / Stage IV |
| Cummins | QSL 8.9 / QSL9 (8,9 л) | Tier 3 / Stage IIIA, Tier 4 / Stage IV |
| Cummins | QSC 8.3 / 8.9 | Tier 3 / Stage IIIA, Tier 4 / Stage IV |
Примечание: для механических двигателей Cummins 4BT3.9, 6BT5.9 и BTAA5.9 данный распылитель не применяется (за исключением отдельных модификаций).
4.3 Техника
| Категория | Модели |
|---|---|
| Экскаваторы | Komatsu PC300-7, PC300-8, PC300HD, PC340-7, PC350, PC350-8, PC360-7, PC360-8, PC300LL; Hyundai R360LC-7A |
| Погрузчики | Komatsu WA430; Hyundai HL770-7A |
| Бульдозеры | Komatsu D65EX-15 |
| Буровые установки | Sany SR220C, SR250 |
| Тракторы | Case IH Magnum (215, 245, 275, 305, 335); New Holland T8010, T8020, T8030, T8040, T8050, TG215–TG305 |
| Комбайны | Case IH Axial Flow (2300, 2366, 2388, 5088, 6088, 7088); New Holland CR (7.90, 9.80, 10.90, 9040, 9060) |
| Спецтехника | Хлопкоуборочные машины Case IH 620, 625; опрыскиватели Case IH Patriot, FLX, Titan |
| Автокраны | XCMG QAY25, QAY50, QAY130, QAY160, QAY200, XCA130_S, XCA300_S, XCT; краны Sany на базе двигателей Cummins QSB/QSL |
5. Правила подбора и замены
Подбор распылителя
- Подбор осуществляется по оригинальному номеру Bosch 0 433 172 203 или по обозначению DLLA118P2203.
- Необходимо убедиться в соответствии распылителя типу форсунки, установленной на двигателе. Основные совместимые номера форсунок: 0445120125, 0445120236, 0445120029.
- Рекомендуется сверять номер с OEM-каталожными номерами производителя техники (Cummins, Komatsu, Case, New Holland).
Замена распылителя
- Замена распылителя производится в составе ремонта топливной форсунки Common Rail.
- Работы должны выполняться на специализированном оборудовании, обеспечивающем контроль параметров впрыска (давление открытия, производительность, герметичность).
- При замене распылителя требуется калибровка форсунки на испытательном стенде.
- Рекомендуется замена всех форсунок двигателя одновременно для обеспечения равномерности работы цилиндров.
Кросс-номера и аналоги
| Тип | Артикул / номер |
|---|---|
| Оригинальный Bosch | 0 433 172 203 (0433172203) |
| Аналог Alliant Power | ALLA118P2203 |
| Аналог | BDLLA118P2203 |
| Аналог Repard | 11-218 |
| Аналог | 3973060 |
| OEM Cummins | 5263308, 84346812, 3973060, 4940170, 4939061, 3965721 |
| OEM Komatsu | 6745-12-3100 |
| OEM Case/New Holland | 84346812 |
6. О производителе и качестве продукции
Robert Bosch GmbH — международный производитель автомобильных компонентов и промышленного оборудования. Топливная аппаратура Bosch, включая распылители типа DLLA, выпускается на производственных площадках в различных регионах, включая Китай и Бразилию.
Продукция Bosch для систем Common Rail характеризуется:
- применением высоколегированных сталей с термообработкой;
- прецизионной механической обработкой рабочих поверхностей;
- соблюдением допусков, обеспечивающих взаимозаменяемость в рамках типоразмера;
- соответствием техническим спецификациям для ремонтных компонентов.
Распылители Bosch поставляются как в составе новых форсунок, так и в качестве сменных элементов для ремонта. При использовании оригинальных компонентов Bosch обеспечивается восстановление эксплуатационных параметров топливной системы до значений, близких к заводским.
