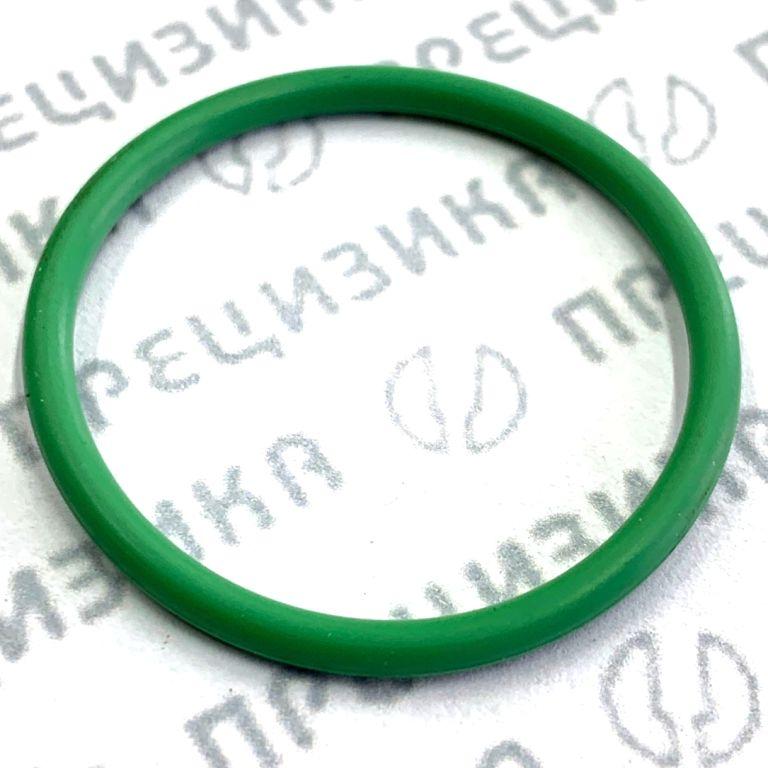

032-036-25-2-2 Кольцо секции зеленое 175.1111165-01
Кольцо уплотнительное секции 175.1111165-01, 25.3111.2081 зеленое КНР
Артикул: 175.1111165. Произведено: Катий (КНР).
Описание изделия
Изделие представляет собой кольцо уплотнительное круглого сечения, предназначенное для герметизации разъемных соединений в топливной аппаратуре высокого давления. Деталь выполнена из эластомерного материала зеленого цвета. Поставляется как в составе ремонтных комплектов, так и в качестве отдельной запасной части. Основная функция — обеспечение герметичности стыка секции топливного насоса высокого давления (ТНВД) для предотвращения утечек дизельного топлива и моторного масла.
Расположение в узле
Кольцо устанавливается в посадочную канавку насосной секции высокого давления (плунжерной пары) в месте ее сопряжения с корпусом рядного или V-образного ТНВД. Расположение обеспечивает уплотнение по внутреннему и наружному диаметрам, а также по торцевым поверхностям канавки при монтаже секции в насос.
Модели ТНВД
Кольцо применяется в составе секций высокого давления, устанавливаемых в топливные насосы высокого давления модельного ряда 17 и 171, предназначенные для V-образных дизельных двигателей. Полные каталожные номера совместимых ТНВД в сборе приведены в таблице ниже.
| Модельный ряд | Каталожные номера ТНВД в сборе |
|---|---|
| 17 | 17.1111005-01, 17.1111005-02, 17.1111005-10, 17.1111005-20, 17.1111005-30, 17.1111005-40, 17.1111005-50 |
| 171 | 171.1111005, 171.1111005-10, 171.1111005-20, 171.1111005-30, 171.1111005-40, 171.1111005-50, 171.1111005-60, 171.1111005-70 |
Назначение
Изделие предназначено для выполнения следующих технических задач:
- Герметизация посадочного места секции высокого давления 17.1111130-02 и аналогичных в корпусе ТНВД.
- Предотвращение смешивания дизельного топлива с моторным маслом системы смазки насоса.
- Исключение подсоса воздуха в топливную систему в зоне разряжения на впуске.
- Сохранение стабильного давления в надплунжерном пространстве секции.
Типоразмер и обозначение
Размерное обозначение кольца сформировано в соответствии с ГОСТ 18829-73 и дублируется в каталожных номерах производителя. Структура условного обозначения расшифрована в таблице.
| Параметр | Значение | Расшифровка |
|---|---|---|
| Внутренний диаметр (d1) | 032 | 32 мм |
| Наружный диаметр (d2) | 036 | 36 мм |
| Диаметр сечения (d3) | 25 | 2,5 мм |
| Группа резины | 2 | Маслобензостойкая (МБС) на основе бутадиен-нитрильного каучука |
| Категория точности | 2 | Стандартные допуски на геометрические размеры |
| Основной артикул | 175.1111165 | Присвоенный номер по каталогу деталей топливной аппаратуры |
| Модификация артикула | 175.1111165-01 | Вариантное исполнение (возможно отличие материала или упаковки) |
| Доп. номер | 25.3111.2081 | Альтернативное каталожное обозначение |
Материал и технические характеристики
В зависимости от цвета и маркировки, кольцо может быть изготовлено из одного из двух основных типов эластомеров. Базовая версия с артикулом 175.1111165 традиционно изготавливается из маслобензостойкой резины на основе бутадиен-нитрильного каучука (NBR). Зеленый цвет кольца, как правило, указывает на применение фторкаучука (FKM).
Сравнительные характеристики материалов приведены ниже.
| Характеристика | Материал NBR (СКН) | Материал FKM (Фторкаучук) |
|---|---|---|
| Цвет | Черный | Зеленый (в данном исполнении) |
| Рабочая среда | Дизельное топливо, моторное масло | Дизельное топливо, бензин, биодизель, масла, кислоты, растворители |
| Диапазон рабочих температур (длительно) | от –30 °C до +100 °C | от –20 °C до +200 °C |
| Максимальная температура (кратковременно) | до +120 °C (суммарно до 100 ч) | до +250 °C |
| Твердость по Шору А | 55–70 ед. | 55–75 ед. (варьируется по ТУ) |
| Стойкость к ароматическим углеводородам | Удовлетворительная | Высокая |
| Масса | 0,0009 кг (расчетная) | — |
Применимость
Изделие применяется при ремонте и обслуживании топливной аппаратуры двигателей ЯМЗ. Перечень совместимых моделей двигателей и техники представлен в таблице.
| Модель двигателя | Тип техники (примеры) |
|---|---|
| ЯМЗ-238НБ | Тракторы К-700, К-700А, К-701, бульдозеры, трубоукладчики |
| ЯМЗ-238НД | Экскаваторы, лесотехника (харвестеры, форвардеры), спецтехника на гусеничном ходу |
| Прочие модификации ЯМЗ-238 | Дизель-генераторные установки, насосные станции, компрессорные станции |
Кольцо входит в состав следующих ремонтных комплектов:
| Номер ремкомплекта | Состав и назначение |
|---|---|
| 175-1111007-16У | Ремкомплект одной секции ТНВД. Включает резинотехнические изделия (РТИ) и медные уплотнительные шайбы |
| 175-1111001-01У | Ремкомплект РТИ на все 8 секций ТНВД моделей 17., 171., 175 |
| 175-1111007-12У | Ремкомплект ТНВД, включающий РТИ, паронитовые и медные прокладки |
Правила подбора и замены
При подборе и замене кольца необходимо руководствоваться следующими правилами:
- Строгое соответствие размеру: допускается установка только кольца с типоразмером 032-036-25. Применение колец с иным сечением или диаметром приводит к разгерметизации или механическому повреждению секции при монтаже.
- Выбор материала: в стандартных условиях эксплуатации (дизельное топливо, температура до 100°C) применяется кольцо из маслобензостойкой резины (черное). При частых перегревах двигателя или при использовании топлив с агрессивными присадками рекомендуется применение зеленого кольца из фторкаучука. Замена материала на FKM является допустимой модернизацией узла.
- Контроль аналогов: визуально и геометрически схожее кольцо с обозначением 032-036-25-2-1 имеет другую (первую) категорию точности. Его применение не рекомендовано, так как допуски могут не обеспечить требуемой степени герметичности в динамических условиях работы ТНВД.
- Правила монтажа: перед установкой необходимо убедиться в чистоте посадочной канавки, отсутствии заусенцев и механических повреждений. Монтаж осуществляется без перекручивания. Кольцо рекомендуется смазывать дизельным топливом или моторным маслом, применяемым в системе.
- Периодичность замены: кольцо подлежит обязательной замене при каждой разборке секции ТНВД. Повторное использование демонтированного кольца запрещено, так как эластомер получает остаточную деформацию и не обеспечивает расчетного усилия уплотнения.
О производителе
Компания «Катий» (Catiy) является производителем запасных частей и уплотнительных элементов для дизельной топливной аппаратуры. Производственные мощности расположены на территории Китайской Народной Республики. Номенклатура выпускаемой продукции включает резинотехнические изделия, ремонтные комплекты, а также детали плунжерных пар и клапанных узлов для ТНВД, применяемых в двигателях российского и европейского производства. Изделия бренда соответствуют категории рынка запасных частей (aftermarket). Выпуск продукции осуществляется в соответствии с внутренними техническими условиями предприятия и стандартами геометрических параметров.
