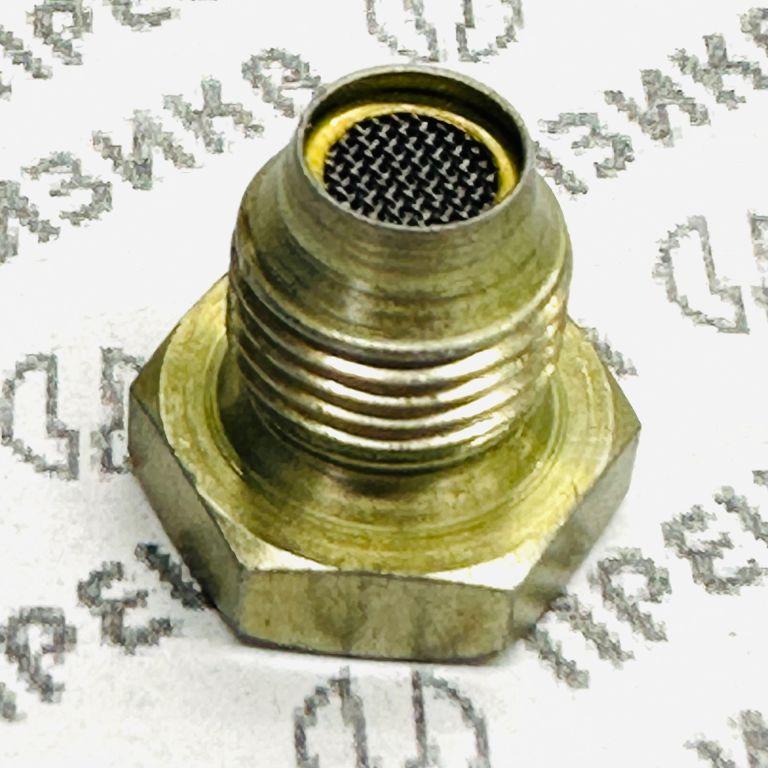

Ввертыш в сборе с фильтром крышки регулятора 33.1110312
Производитель: АО «Ярославский завод дизельной аппаратуры» (АО «ЯЗДА»).
1. Основные параметры
Артикул: 33.1110312 (аналоги: 33-1110312).
Размеры резьбы: М10×1,5 (внутренняя резьба под соединение с топливными магистралями).
Габариты: 25×25×20 мм, вес — 0,03 кг.
Конструкция: Комбинированный узел, включающий ввертыш 33.1110314 и фильтрующую сетку 236-1112208. Фильтр предназначен для грубой очистки топлива перед подачей в регулятор ТНВД.
2. Применяемость
Деталь используется в топливных насосах высокого давления (ТНВД) и регуляторах оборотов дизельных двигателей.
Совместимость с ТНВД:
| Модель ТНВД | Серия двигателей | |
|---|---|---|
| 33.1111007-02 | КАМАЗ 43101, 5320, 5410 | |
| 33.1111007-10 | КАМАЗ 43114, 43118 | |
| 337.1111005-42 | КАМАЗ 43261 (Евро-1/2) | |
| 324.1111005-10 | Для V-образных двигателей |
Установка на двигатели:
КАМАЗ: 43101, 43114, 43118, 5320, 5410, 54112, 5511, 55102, 65115.
Урал: Модели с ТНВД серии 33.1111007.
3. Функциональное назначение
Фильтрация топлива: Задерживает механические примеси размером >80 мкм, предотвращая засорение регулятора оборотов ТНВД.
Герметизация: Обеспечивает уплотнение соединения топливной магистрали с крышкой регулятора за счет конической резьбы М16×1,5 (наружная).
Ключевое исполнение: Под шестигранник на 22 мм для монтажа.
4. Технические требования
Давление рабочей среды: До 0,8 МПа.
Температурный диапазон: -45°C до +120°C.
Ресурс: 15 тыс. часов (при соблюдении интервалов ТО).
5. Гарантии и соответствие стандартам
Гарантия производителя — 12 месяцев с момента установки.
Соответствие ТУ 101.230.52-85 и ГОСТ 14838-2019.
Контроль качества: Многоуровневая проверка геометрии резьбы и целостности фильтрующей сетки.
