1. Описание и конструктивные особенности

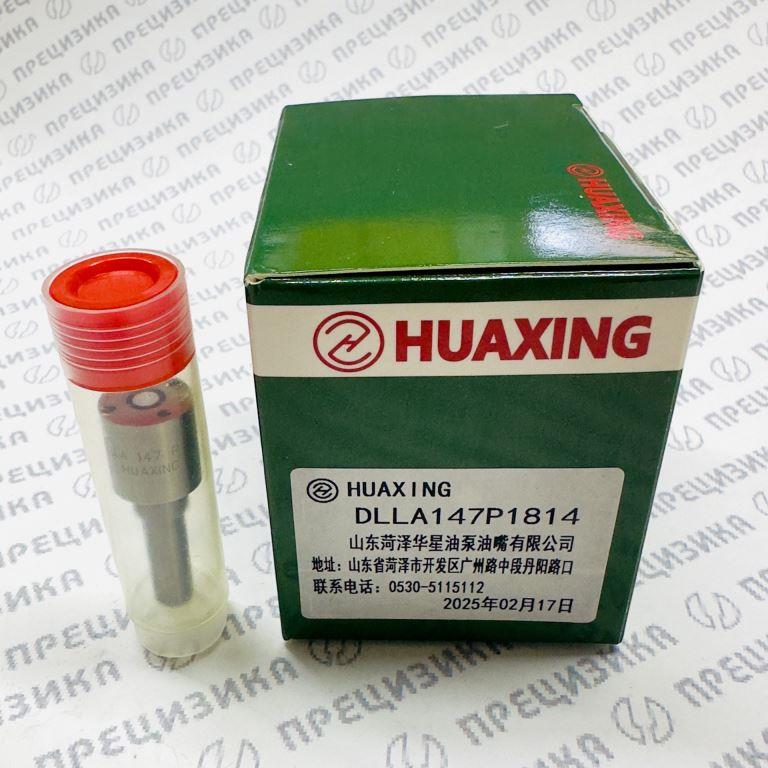

Распылитель с заводским кодом 0 433 172 107 (типоразмер DLLA147P1814) является прецизионным сменным элементом дизельной форсунки аккумуляторной топливной системы Common Rail. Деталь представляет собой гидроплотную прецизионную пару, состоящую из корпуса распылителя и запорной иглы. Зазор в сопряжении корпуса и иглы выдерживается в пределах нескольких микрон, что обеспечивает высокое давление впрыска без внутренних перетечек топлива.

Ключевые конструктивные особенности:

• Тип DLLA: многоструйный распылитель для непосредственного впрыска с центральным расположением иглы. Оптимизирован для формирования мелкодисперсного топливного факела, полного сгорания смеси и снижения эмиссии вредных веществ.
• Сопловые отверстия: 7 отверстий, расположенных равномерно по носику корпуса. Количество и геометрия сопел согласованы с рабочим процессом дизеля для достижения заявленной топливной эффективности.
• Угол конуса распыла: 147°. Точное значение угла обеспечивает попадание факела в объем камеры сгорания без касания стенок цилиндра на критических фазах, что предотвращает локальный перегрев и разжижение масла.
• Игла распылителя: посадка в корпус выполнена с микронной точностью. Некоторые исполнения (оригинальные Bosch, российские АЗПИ серии «А» и отдельные лицензированные аналоги) могут комплектоваться иглой с алмазоподобным углеродным покрытием (DLC), повышающим поверхностную твердость, снижающим коэффициент трения и кратно увеличивающим ресурс.

2. Назначение

Изделие предназначено для восстановления и ремонта дизельных форсунок Common Rail. Является рабочим органом, отвечающим за:

• точное дозирование цикловой подачи топлива;
• мелкодисперсное распыление в камере сгорания;
• равномерное распределение топлива по объему цилиндра;
• обеспечение требований экологических стандартов Евро‑4 и Евро‑5 в составе исправной топливной аппаратуры.

3. Типоразмер, материал и технические характеристики

Маркировка DLLA147P1814 построена по классификации Bosch и содержит ключевые конструктивные параметры распылителя.

Альтернативные обозначения и каталожные номера:
0 433 172 107, 0433172107, DLLA147P1814, DLLA 147 P 1814, FZB1500FE, FZB1500LE, FZB1500LW, 201149061, 2SDJ7708RA, 80107e, A02009000000, А-02-009-00-00-00, HX-100015A, Z61819R, 004510411120349088 и другие.

4. Применимость

Распылитель используется исключительно в составе форсунок аккумуляторной системы Common Rail. Установка в системы с механическим управлением (ТНВД) или насос-форсунки невозможна.

4.1. Форсунки

4.2. Двигатели

Распылитель устанавливается на дизельные двигатели КамАЗ‑740 экологических классов Евро‑4 и Евро‑5, оснащённые системой Common Rail. В таблице ниже приведены проверенные индексы модификаций.

Примечание. Ряд источников расширяет список на индексы 740.60, 740.602–360, 740.612–320, 740.622–280, 740.632–400, 740.642–420, 740.652–260, 740.662–300 и другие. Перечисленные модификации относятся к поколениям Евро‑2/Евро‑3 с механическим ТНВД и не используют форсунки Common Rail. При заказе необходимо точно идентифицировать тип топливной системы двигателя. Индекс 740.345‑450 в заводской документации не подтверждён. Двигатель 740.90 (газовый, КПГ) комплектуется иной топливной аппаратурой и несовместим с данным распылителем.

4.3. Техника

Форсунки с распылителем DLLA147P1814 применяются на автомобилях КАМАЗ и спецтехнике с перечисленными выше дизелями. Ниже представлен ориентировочный перечень моделей.

5. Правила подбора и замены

• Идентификация распылителя. Перед заказом необходимо сверить маркировку на корпусе старого распылителя и номер форсунки. Код 0 433 172 107 (DLLA147P1814) должен совпадать полностью. Несовпадение хотя бы одного символа (например, угол распыла или количество отверстий) приведёт к нарушению рабочего процесса и повреждению двигателя.
• Контроль совместимости. Убедитесь, что ремонтируемая форсунка относится к типу CRIN2‑16 (0 445 120 153, А‑04‑001‑00‑00‑00) и установлена на двигателе с системой Common Rail (Евро‑4/Евро‑5).
• Условия замены. Замена распылителя должна выполняться в условиях специализированной мастерской, располагающей стендом проверки и регулировки форсунок. Недопустимо попадание пыли и влаги на прецизионные поверхности. Обязательна замена уплотнительной шайбы под форсункой и, при необходимости, фильтра тонкой очистки топлива.
• Монтаж. Момент затяжки элементов форсунки и гайки распылителя должен строго соответствовать предписаниям производителя форсунки. Перетяжка приводит к деформации корпуса и заклиниванию иглы, недотяжка — к прорыву газов и перегреву.
• Проверка после сборки. После сборки форсунка должна пройти тест на герметичность, давление открытия (если регламентировано), производительность и качество распыла в соответствии с параметрами, заданными для данного типоразмера. Ввод в эксплуатацию без стендовой проверки не рекомендуется.

6. Производитель и качество продукции

Изделие изготовлено компанией Shandong Heze Huaxing Fuel Injection Equipment Co., Ltd (Китай) — предприятием, специализирующимся на выпуске прецизионных деталей дизельной топливной аппаратуры. Производственная программа включает распылители, плунжерные пары, клапаны и ремонтные комплекты для систем Common Rail, рядных ТНВД и насос-форсунок.

Заявленный контроль качества на производстве охватывает:

• сплошную проверку геометрических параметров и проходных сечений сопловых отверстий;
• гидравлические испытания на герметичность и равномерность распыла;
• выборочный ресурсный контроль и контроль твердости поверхностей.

Продукция поставляется как замена оригинала (OES-сегмент) и предназначена для бюджетного восстановления форсунок с соблюдением требований по ресурсным показателям. При корректном монтаже, соблюдении регламентов замены топливных фильтров и использовании качественного дизельного топлива обеспечивается стабильная работа в межсервисные интервалы, регламентированные для двигателей КамАЗ экологического уровня Евро‑4/Евро‑5.
