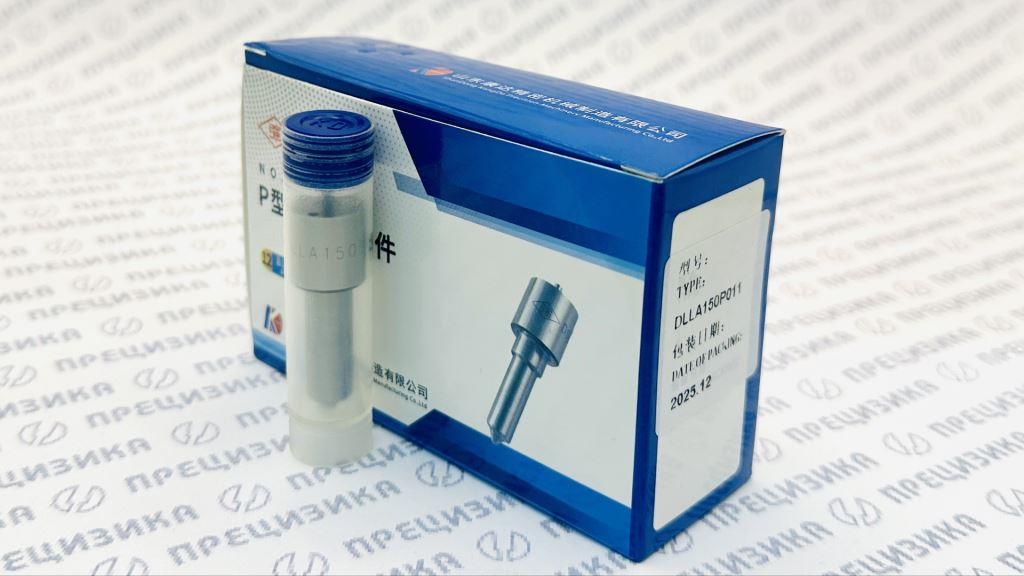

DLLA150P011 Распылитель форсунки Kangda Китай
Распылитель форсунки DLLA150P011 (0 433 171 150 / 0433171150)
Артикул: DLLA150P011.
Бренд: KANGDA.
Производитель: Shandong Kangda, Китай.
1. Материал и технические характеристики
Распылитель DLLA150P011 — прецизионный узел дизельной форсунки, предназначенный для двигателей с механической системой впрыска. Изделие относится к закрытым распылителям P-серии и применяется в форсунках, работающих с механическим управлением впрыском. Основное назначение — формирование топливного факела заданной геометрии, обеспечение требуемой производительности и стабильности впрыска.
| Параметр | Значение |
|---|---|
| Тип распылителя | Бесштифтовой, закрытого типа, P-серия (DLLA) |
| Типоразмер | P, диаметр иглы 4,5 мм |
| Количество сопловых отверстий | 5 |
| Диаметр сопловых отверстий | 0,30 мм справочно; 0,31 ±0,002 мм по данным отдельных производителей |
| Угол конуса распыла | 150° |
| Давление открытия | 225–235 бар в сборе форсунки; по отдельным данным — до 30 МПа |
| Материал | Высокопрочная подшипниковая сталь, прецизионная обработка |
| Масса нетто | 0,03кг |
| Гидравлическая проточность | В открытых источниках не нормирована; для аналогичных распылителей P-серии коэффициент расхода μf обычно ≥ 0,8. |
Технические данные по диаметру сопловых отверстий и давлению открытия могут различаться в зависимости от партии и источника. Для подтверждения применимости необходимо использовать каталог производителя техники, номер форсунки в сборе и стендовую проверку.
2. Аналоги, кросс-номера и альтернативные обозначения
Кросс-номера приведены для идентификации и поиска. Совпадение кросс-номера не является безусловным подтверждением полной взаимозаменяемости. Окончательный подбор выполняется по маркировке распылителя, номеру форсунки в сборе и каталогу применяемости.
2.1. Основные кросс-номера
| Обозначение | Примечание |
|---|---|
| DLLA150P011 | Основное обозначение модели |
| 0 433 171 150 | Стандартный 10-значный номер Bosch |
| 0433171150 | Сокращённый номер Bosch без пробелов |
| F 019 121 011 | Кросс-номер Bosch старого формата |
| F019121011 | То же без пробелов, частый вариант написания |
| 612600080324 | Оригинальный номер Weichai для форсунки в сборе |
| 61560080200 | Оригинальный номер Weichai для распылителя |
| 61560080218 | OEM-номер Weichai, встречается в каталогах |
| VG1560080305 | Дополнительный OEM-номер Weichai |
| 160125975747 | Номер из списка кросс-ссылок |
3. Применимость: форсунки, двигатели, техника
| Форсунки | Двигатели | Техника |
|---|---|---|
| KBEL132P31; 612600080324; 0 432 191 773; 0 431 115 999; 986 85 | Weichai WD615: WD615.30, WD615.31, WD615.34, WD615.38, WD615.44, WD615.46, WD615.47, WD615.50, WD615.56, WD615.58, WD615.61A, WD615.62, WD615.63, WD615.64, WD615.66, WD615.67, WD615.68, WD615.68A, WD615.69, WD615.87, WD615Z300NG, WD615 61, WD615 61A, WD615 62, WD615 67, WD615 67A, WD615 67G3, WD615 67G3-28, WD615 67G3-29, WD615 67G3-31A, WD615 67G3-36, WD615 67G3-36A, WD615 68, WD615 68A, WD615 69, WD615 87, WD615 T1-6. Weichai WD10: WD10G220E21, WD10G220E23, WD10G240E201, WD10G240E203, WD10G270E201, WD10C190-15, WD10C200-21, WD10C218-15, WD10C218-18, WD10C240-15, WD10C240-18, WD10C278-15, WD10C278-18, WD10C278-21, WD10C300-21, WD10C312-18, WD10C326-21. Weichai WD618, WD12. Steyr WD615, WD615.63, WD615.67. Cummins 260PS. Volvo Penta TD122KHE. ДРА 140/1500 | Грузовые автомобили: SINOTRUK HOWO ZZ3257, ZZ4257; Steyr 91, Steyr King; Shacman SX3254 F2000, SX2190, SX2254, SX2160; Beiben North Benz V3, NG80, ND4250W362JJ; Foton Auman BJ4171SKFJA-2, BJ4171SKFJA-5, BJ4241SMFJB-1, BJ1251VPPJE; Dongfeng Chenglong EQ4243GE, LZ1310MD39N, LZ1311MD39N, EQ3257GE6, EQ5319XXYGE, EQ5319CSGE; YTO Fude LT4183, LT4251; SANY HQC3251PC, HQC3252PC, HQC3252PC2; Chongqing Hongyan Sida Steyr CQ1313BN306; FAW; JAC. Спецтехника: XCMG ZL50G, LW541F, LW502, LG952, LG953, LG968, QY25K; Lonking CDM 855, CDM860, WD615G.220; SDLG ZL50G, LG953, LG968; Shantui SD16, SL50W-2, SL60; SEM 655D, 656D, 660, 660D, 669; Liugong ZL50CN; Changlin ZL50G, 955N, 956 GT, 956 GT(L); Doosan Disd.; Foton Lovol FL956F, FL958G; Chenggong 955; Chengdu ZL50E; Baoding Hongye WTJ5200TZJ, WTJ5251TZJ; Lingyang MD5253GJBTM; Huajun ZCZ5254GJBXC, ZCZ5318XXYLZ; Zhongte QYZ5253GJBND; Tiema XC2250, XC1314J2, XC5312CLX; Weichai Senta Jinge YZT5160ZYS, YZT5160TQZ; Saiwo SHF5310ZXX; Guitong NG5250ZLJ; Guodao JG5252XBWZZ. Морская техника и генераторы: дизель-генераторы на базе Steyr WD615, WD10, WD12, ДРА 140/1500; судовые двигатели WD10C200-21, WD10C218-18, WD10C240-18, WD10C278-21, WD10C326-21 |
| KBEL132P110; 0431115995 | Weichai WD615, WD10, WD618, WD12; Steyr WD615 | Грузовые автомобили и спецтехника с указанными двигателями: HOWO, Steyr, Shacman, Beiben, Foton, XCMG, Lonking, SDLG, Shantui, SEM и аналогичные применения |
| KBEL132R110; 275 50 KBEL 132R110 | Weichai WD615, WD10; Steyr WD615 | Грузовики HOWO, спецтехника с механическим впрыском |
| KBEL58P119 | Взаимозаменяемая модель по каталогам; требуется проверка по номеру двигателя | Техника с механическими дизелями соответствующей группы |
| Кросс-ссылки Common Rail: 0445120472, 0432191773, 0 445 110 491, 0 445 110 064 | Weichai WP10.290E32, WP10.336E32, WP12.375E32, WP12.430E32, WP13.480E501 — только для сверки. Для Common Rail могут применяться другие распылители | Shacman, HOWO и другая техника с WP10/WP12/WP13. Подбор выполнять по номеру форсунки в сборе |
Для двигателей WP10, WP12, WP13 с электронной системой Common Rail распылитель DLLA150P011 может не применяться. Указанные кросс-номера Common Rail относятся к форсункам в сборе и требуют отдельной проверки. Основная область применения DLLA150P011 — механические системы впрыска Weichai WD615, WD10, WD618, WD12, Steyr WD615 и их аналоги.
4. Правила подбора и замены
- Подбор начинать с маркировки старого распылителя: DLLA150P011, 0 433 171 150, 0433171150, F 019 121 011. При отсутствии маркировки идентификацию выполнять по номеру форсунки в сборе.
- Проверить модель форсунки: KBEL132P31, KBEL132P110, KBEL132R110, KBEL58P119, а также OEM-номера 612600080324, 61560080200, 61560080178, 612630090012, VG1560080305.
- Сверить технические параметры: P-серия, 5 сопловых отверстий, диаметр 0,30–0,31 мм, угол распыла 150°, давление открытия 225–235 бар. Для разных партий и производителей допускаются отклонения, указанные в сопроводительной документации.
- Учитывать тип системы впрыска. Для механических систем Weichai WD615, WD10, WD618, WD12, Steyr WD615 и Cummins 260PS распылитель применим при совпадении посадочных и гидравлических параметров. Для Common Rail WP10/WP12/WP13 применять только после проверки по номеру форсунки и каталогу.
- Не использовать кросс-номер как единственное основание для замены. Проверять применяемость по VIN, номеру двигателя, номеру форсунки, каталогу производителя техники.
- При замене распылителя рекомендуется проводить стендовую проверку форсунки: давление начала впрыска, герметичность, качество распыла, производительность. Замена без проверки на стенде не рекомендуется.
- Перед установкой очистить посадочные поверхности, заменить уплотнительные шайбы и повреждённые элементы. Соблюдать момент затяжки и требования производителя форсунки.
- При ремонте нескольких цилиндров целесообразно применять распылители одной партии и одного производителя для обеспечения равномерности подачи.
- Признаками необходимости замены являются повышенный расход топлива, дымление, затруднённый пуск, неравномерная работа двигателя, снижение мощности, стуки в форсунках и отклонения при стендовой проверке.
5. О производителе и качестве продукции
Shandong Kangda — китайский производитель компонентов топливной аппаратуры дизельных двигателей. Номенклатура включает распылители, плунжерные пары, нагнетательные клапаны и другие детали топливной системы. Продукция ориентирована на ремонт и замену компонентов Bosch, Weichai, Steyr и их аналогов.
Распылитель DLLA150P011 бренда KANGDA является аналогом соответствующего изделия и не относится к оригинальной продукции Bosch.
