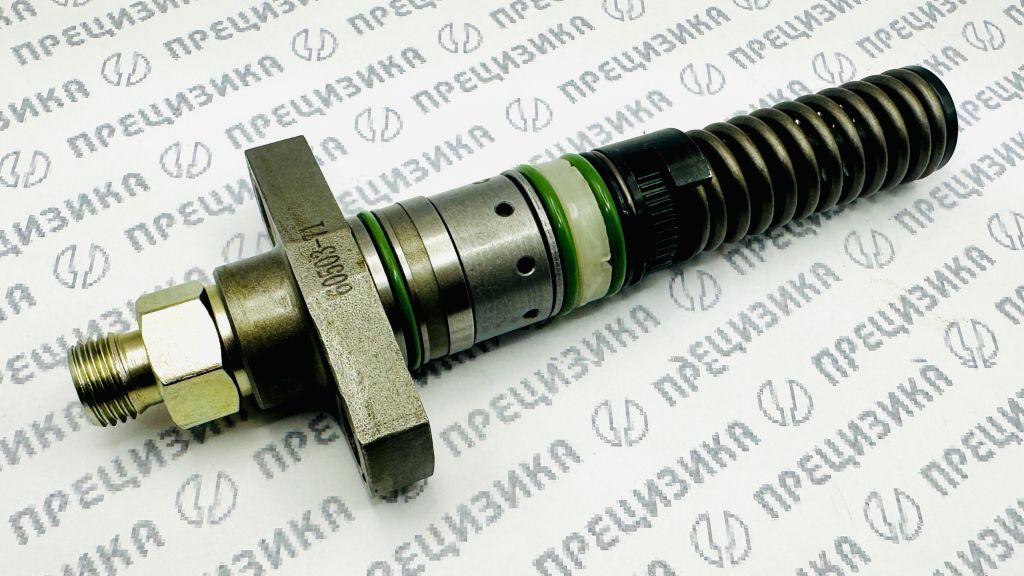

60503-71 Секция в сборе (EM10Pi-49) WEIFU

1. Описание

Секция высокого давления 60503-71 (типоразмер EM10Pi-49) представляет собой прецизионный узел рядного топливного насоса высокого давления (ТНВД). Конструктивно объединяет плунжерную пару, нагнетательный клапан в сборе, пружины, элементы уплотнений и крепежа в единую сборочную единицу, готовую к монтажу в корпус насоса. Предназначена для создания высокого давления и цикловой дозировки топлива, подаваемого к форсункам дизельного двигателя. Поставляется в собранном виде, что сокращает время ремонта и исключает ошибки при подборе совместимых компонентов.

2. Расположение

Секция устанавливается в корпус рядного ТНВД P-типа, позиционируется напротив кулачкового вала. Крепление осуществляется посредством фланца втулки плунжера и нажимного штуцера нагнетательного клапана. Герметизация топливного канала обеспечивается медной прокладкой под штуцером и уплотнительными кольцами втулки.

3. Модели ТНВД

Секция 60503-71 применяется в следующих моделях рядных четырёх- и шестиплунжерных насосов производства WEIFU (аналоги систем Bosch P-типа, размерность M10). Перечень приведён в таблице:

4. Назначение

Узел выполняет две основные функции:

• нагнетание топлива до давления, необходимого для качественного распыла форсункой (пиковое давление в линии свыше 100 МПа);
• точное объёмное дозирование цикловой подачи в соответствии с положением рейки ТНВД и фазой впрыска, задаваемой профилем кулачка.

5. Типоразмер и обозначение, материал и технические характеристики

Основные параметры секции

Состав сборочной единицы (комплектация WEIFU 60503-71)

6. Применимость (ТНВД, двигатели, техника)

7. Правила подбора и замены

• Идентификация: Перед заказом необходимо сверить маркировку на корпусе ТНВД (модель насоса) и убедиться, что установленная ранее секция имеет обозначение EM10Pi-49, диаметр плунжера 10 мм и плоский нагнетательный клапан (Pi). Артикул 60503-71 является прямой заменой.
• Групповая замена: Рекомендуется одновременная замена всех секций насоса для сохранения равномерности цикловой подачи. Допустима замена одной секции с последующей проверкой и регулировкой насоса на стенде.
• Монтаж: Установка производится в условиях специализированной мастерской. Необходимо использовать новые медные прокладки и уплотнительные кольца (входят в комплект). Момент затяжки нажимного штуцера — согласно руководству по ремонту конкретного ТНВД (ориентировочно 40–50 Нм).
• Регулировка: После сборки ТНВД обязательна проверка и настройка угла начала нагнетания и величины цикловой подачи на калибровочном стенде в соответствии с паспортными характеристиками двигателя.
• Условия хранения: До момента установки секция должна храниться в заводской упаковке, исключающей попадание пыли и влаги. Консервационная смазка с прецизионных поверхностей удаляется чистым дизельным топливом непосредственно перед монтажом.

8. О производителе и качестве продукции

Weifu High-Technology Group Co., Ltd. — один из крупнейших китайских производителей систем топливоподачи для дизельных двигателей. Предприятие осуществляет лицензионный выпуск и поставки компонентов, совместимых с конструкциями Bosch, включая рядные ТНВД и прецизионные пары. Производственные площадки сертифицированы по стандарту IATF 16949. Изделие 60503-71 позиционируется как компонент вторичного рынка, обеспечивающий восстановление штатных характеристик топливной аппаратуры. Технические параметры и ресурс секции соответствуют спецификациям, принятым для ремонтных деталей данного класса.
