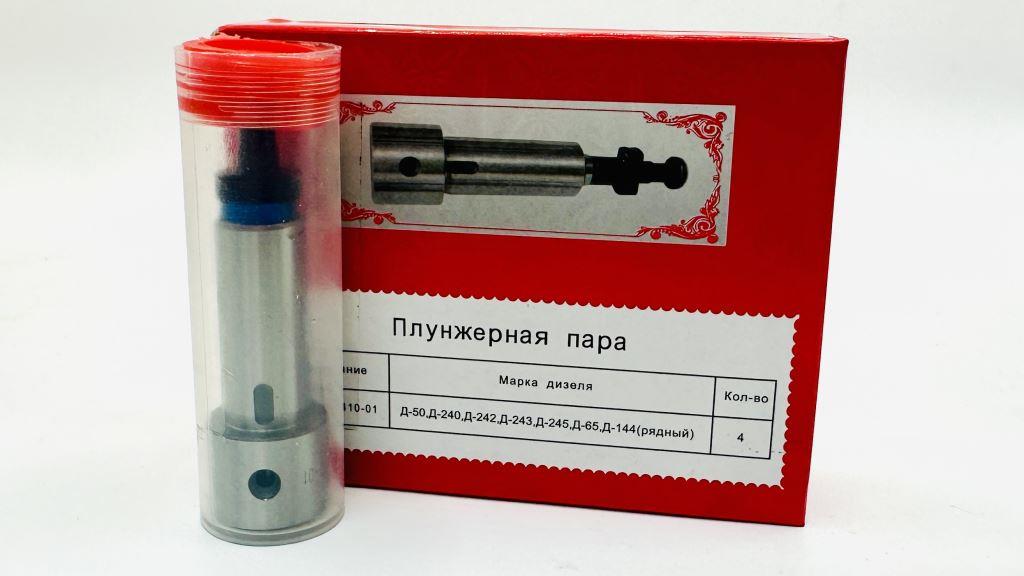

4УТНМ.1111410-01 Плунжерная пара d9мм Китай
Плунжерная пара 4УТНМ.1111410-01 (d 9 мм), OEM, производитель Китай
1. Описание, конструктивные особенности
Плунжерная пара 4УТНМ.1111410-01 — прецизионный узел топливного насоса высокого давления (ТНВД) рядного типа, состоящий из плунжера и втулки. Деталь изготавливается с высокой точностью и предназначена для работы в условиях высоких нагрузок и давлений. Поставка осуществляется как OEM-продукт, производитель — Китай.
Конструктивные особенности
| Параметр | Описание |
|---|---|
| Плунжер | Без лыски — на поверхности плунжера отсутствует специальный срез |
| Втулка | С разнесёнными отверстиями, обеспечивающими точное дозирование топлива |
| Отсечные канавки | Две канавки на плунжере для точного отсечения подачи и равномерного распределения топлива |
| Прецизионная обработка | Допуск при изготовлении ±0,0005 мм |
| Стандарты производства | ISO 9001:2008, ISO TS 16949 (для продукции MASHIDA) |
Вес и габариты
| Параметр | Значение |
|---|---|
| OEM | Да |
| Производитель | Китай |
| Вес | 0,096–0,100 кг |
| Габариты упаковки | ~0,07 × 0,02 × 0,02 м |
| Гарантия | 18 месяцев (при установке в сертифицированных сервисных центрах) |
2. Назначение
Основное назначение плунжерной пары — точное дозирование и подача дизельного топлива в цилиндры двигателя под высоким давлением. Плунжерная пара является основным рабочим органом ТНВД и обеспечивает:
- точную подачу топлива под давлением до 950 бар;
- стабильную работу двигателя на всех режимах за счёт равномерного распределения топлива;
- восстановление рабочего давления, улучшение запуска двигателя и снижение дымности при ремонте ТНВД;
- снижение эксплуатационных затрат за счёт увеличенного ресурса службы.
Признаки износа плунжерной пары
| Признак | Описание |
|---|---|
| Затруднённый запуск | Двигатель плохо запускается, особенно «на холодную» |
| Потеря мощности | Снижение тяговых характеристик |
| Повышенная дымность | Увеличение дымности выхлопа |
| Нестабильная работа | Неравномерная работа двигателя на всех режимах |
После замены плунжерной пары обязательна регулировка ТНВД на стенде.
3. Аналоги, типоразмер и обозначение
Основные альтернативные обозначения
| Обозначение | Примечание |
|---|---|
| У16с15 (Y16C15) | Наиболее частое альтернативное обозначение |
| Н-01.1111150 (H01.1111150) | Качественный аналог |
| 1111150* | Упрощённый номер в прайс-листах |
| 4УТНМ-1111410-01 | Вариант написания с дефисом |
| 4УТНМ111141001 | Вариант без разделителей |
| 4YTHM.1111410-01 / 4YTHM1111410-01 | Латинская транслитерация |
| 4УТНМ.1111410-01К | Обозначение с индексом «К» (китайское производство) |
Дополнительные номера от производителей
| Номер | Производитель |
|---|---|
| U5020 | WEIFU (внутренний код) |
| W190C (WE190C) | WEIFU |
| THM-MTZ-1111.40, WT010E, YTH01, MTZ111140 | Внутренние обозначения в каталогах |
| 4111141001, 111140101, FP111141001, ФП1111.410-01 | Другие возможные артикулы |
Важно: обозначение 4УТНМ-1111410-30 относится к плунжерной паре с диаметром 10 мм и не является взаимозаменяемым с деталью d 9 мм.
4. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | 4УТНМ.1111410-01 |
| OEM | Да |
| Производитель | Китай |
| Диаметр плунжера | 9 мм |
| Вес | ~0,096–0,100 кг |
| Материал | Высоколегированная сталь 25Х5М или GCr15 (ШХ15) |
| Рабочее давление | до 950 бар |
| Тип ТНВД | Рядный |
| Допуск изготовления | ±0,0005 мм |
| Гарантия | 18 месяцев (при установке в сертифицированных сервисах) |
Сведения о материалах
| Материал | Описание |
|---|---|
| 25Х5М | Жаропрочная хромомолибденовая сталь, применяемая для азотируемых деталей насосов |
| GCr15 (ШХ15) | Подшипниковая сталь, широко используемая в прецизионных парах трения |
5. Применимость ТНВД
Конкретные модификации ТНВД
| Модификация ТНВД | Применяемость |
|---|---|
| 4УТНМ-1111005 (-14Н, -18Н, -20) | СМД-18Н, СМД-17Н, СМД-14НГ, СМД-14БН (тракторы ДТ-75, ТДТ-55А); Д-240 (МТЗ-80/82) |
| 4УТНИ-1111005 (-10, -20, -30, -40, -50, -130) | Д-240, Д-243, Д-144 (тракторы МТЗ, ЮМЗ, Т-40) |
| 4УТНИ-1111007 | Двигатели УП ММЗ |
| 2УТНМ-1111005 (-10) | Д-120, Д-21 (тракторы Т-25, Т-16) |
| 2УТНИ-1111005 (-05, -15) | Д-120, Д-21 (тракторы Т-25, Т-16, погрузчики ПУМ-500) |
| 3УТНИ-1111005 | Д-130 (тракторы Т-45, Т-45Т, Т-50, Т-85) |
| 3УТНИ-1111007 | Двигатели ОАО «ВМТЗ» (тракторы Т-45, Т1-2048) |
6. Двигатели и техника
Двигатели Минского моторного завода (ММЗ)
| Двигатель | Техника |
|---|---|
| Д-50 | Тракторы МТЗ-50, МТЗ-52 |
| Д-65, Д-65М, Д-65Н, Д-65МТ1 | Тракторы ЮМЗ-6, ЮМЗ-6Л, ЮМЗ-6М; погрузчик ПЭА-1А; судовые дизель-генераторы 30 кВт |
| Д-240, Д-241, Д-242, Д-243, Д-244 | Тракторы МТЗ-80, МТЗ-82, МТЗ-100, ЮМЗ-6 АКМ40, «Беларус-520»; трактор Т-70 (Д-241Л) |
| Д-245, Д-245.5, Д-245.8 | Тракторы МТЗ-80/82 и их модификации |
| Д-246 | Промышленное оборудование, дизель-генераторы |
| Д-248 | Внедорожная и специальная техника |
Исключения: двигатели Д-245.7, Д-245.9, Д-245.12С (ЗИЛ-5301 «Бычок», автобусы ПАЗ) — данная плунжерная пара не применяется.
Двигатели Владимирского тракторного завода (ВМТЗ)
| Двигатель | Техника |
|---|---|
| Д-21, Д-21А, Д-21А1, Д-21А2 | Тракторы Т-16, Т-25, Т-30; сварочные генераторы САК |
| Д-120, Д-120И, Д-120-44, Д-120-45 | Тракторы Т-16, Т-25, Т-30; самоходные шасси СШ-2540; погрузчики Амкодор-6223 |
| Д-130 | Тракторы Т-45, Т-45Т, Т-50, Т-85; самоходные шасси Агромаш 50 СШ |
| Д-144 (все модификации) | Тракторы Т-40, Т-40М, ЛТЗ-55, ЛТЗ-55А, Т-28Х4М; автопогрузчики; дорожные катки |
| Д-145Т | Трактор «Агромаш 85ТК»; дизель-генераторы АД-30, АД30-Т400 |
Двигатели Харьковского завода «Серп и Молот» (СМД)
| Двигатель | Техника |
|---|---|
| СМД-14, СМД-14Н | Тракторы ДТ-75, ТДТ-55А |
| СМД-17Н | Комбайны «Нива»; тракторы ДТ-75Н |
| СМД-18Н, СМД-18БН | Тракторы ДТ-75Н, ДТ-75НБ |
| СМД-19 | Тракторы ХТЗ-120; погрузчик Т-156 |
| СМД-20 | Комбайны СК-5 «Нива», СКД-6Р «Сибиряк»; тракторы ВТ-100Н, ТБ-1М |
| СМД-21, СМД-22 | Комбайны «Нива», «Енисей-1200» |
Двигатели Алтайского моторного завода (АМЗ) и другие
| Двигатель | Техника |
|---|---|
| А-41 | Тракторы ДТ-75, ДТ-75М, ВТ-90; бульдозеры ДЗ-42, ДЗ-162; автогрейдеры ДЗ-99 |
Техника, на которой применяется данная плунжерная пара
| Категория | Модели |
|---|---|
| Тракторы | МТЗ-80/82, МТЗ-520, МТЗ-892/950/952, ЮМЗ Т-40/Т-45/Т-50/Т-70, ЛТЗ-55/60, ДТ-75, ТДТ-55А, Т-25, Т-16, Т-30, Т-45, Т-85, «Агромаш 50ТК», «Агромаш 85ТК» |
| Погрузчики | «Беларус-510Е», ПУМ-500, Амкодор-6223 |
| Экскаваторы | ЭО-3322А |
| Автобусы | ПАЗ-3205-70 |
| Грузовики | ЗИЛ-5301 «Бычок» (с ограничениями по двигателям) |
| Комбайны | СК-5 «Нива», СКД-6 «Сибиряк», «Енисей-1200» |
| Другая техника | Дорожные катки ДУ-63-1, асфальтоукладчики ДС-143, ДС-155 |
7. Правила подбора и замены
Подбор
| Критерий | Значение |
|---|---|
| Диаметр плунжера | 9 мм |
| Тип ТНВД | Рядный (серии УТН) |
| Модель двигателя | Согласно таблицам применимости |
| Исключения | Д-245.7, Д-245.9, Д-245.12С, РМ120 |
Перед приобретением необходимо убедиться, что диаметр плунжера соответствует требуемому (9 мм, не 10 мм).
Замена
| Этап | Действие |
|---|---|
| 1 | Демонтаж ТНВД с двигателя |
| 2 | Разборка ТНВД, извлечение изношенных плунжерных пар |
| 3 | Установка новых плунжерных пар 4УТНМ.1111410-01 |
| 4 | Сборка ТНВД |
| 5 | Обязательная регулировка ТНВД на стенде |
| 6 | Установка ТНВД на двигатель, проверка работы |
Замена плунжерных пар без последующей регулировки ТНВД на стенде не допускается.
