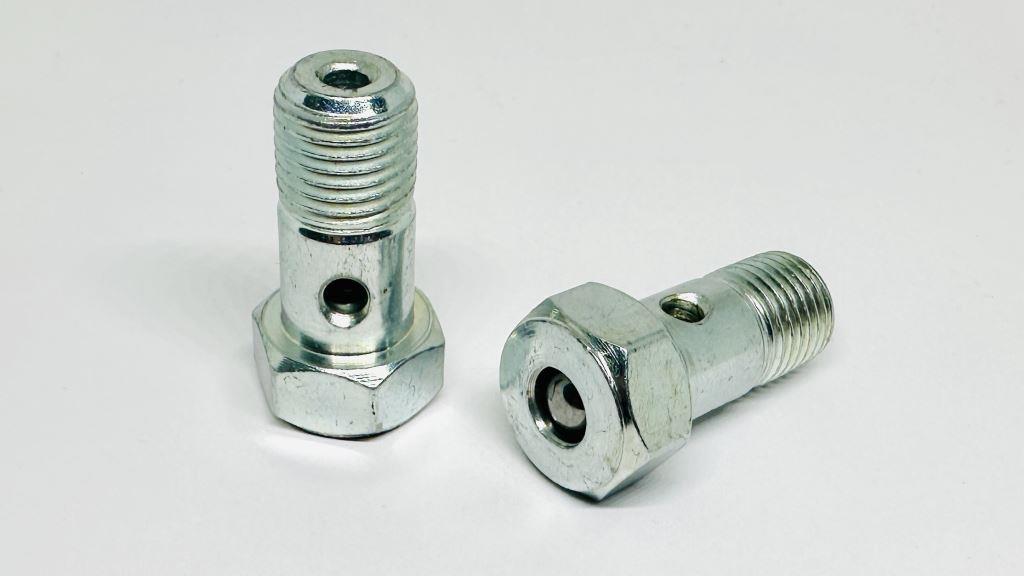

А16с13-1Б Клапан перепускной ТНВД УТН
Клапан перепускной ТНВД УТН А16с13-1Б
1. Описание, конструктивные особенности
Клапан А16с13-1Б — перепускной (обратный, редукционный) клапан топливного насоса высокого давления серии УТН. Изделие относится к клапанам грибкового типа с верхним запорным конусом. Конструкция включает корпус, пружину и запорный элемент.
Принцип работы: пружина прижимает запорный элемент к седлу. При превышении давления топлива в канале над усилием пружины клапан открывается и перепускает излишки топлива в магистраль низкого давления. После падения давления пружина возвращает клапан в закрытое положение.
| Параметр | Значение |
|---|---|
| Тип узла | Перепускной клапан ТНВД |
| Исполнение | Грибковый, с верхним запорным конусом |
| Состав | Корпус, пружина, запорный элемент |
| Рабочая среда | Дизельное топливо |
| Принцип действия | Открытие при превышении давления над усилием пружины, перепуск излишков в магистраль низкого давления, возврат в закрытое положение при падении давления |
2. Назначение
Клапан поддерживает стабильное рабочее давление топлива в каналах ТНВД и сбрасывает его излишки. Это защищает топливную аппаратуру от перегрузок и обеспечивает равномерную работу двигателя.
| Отклонение в работе клапана | Проявление |
|---|---|
| Нарушение давления срабатывания | Перебои в работе дизеля |
| Потеря герметичности | Нестабильное давление в системе |
| Зависание или заклинивание | Затруднённый запуск |
| Неполное закрытие | Потеря мощности |
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
Аналоги и альтернативные обозначения
| Категория | Обозначения |
|---|---|
| Основной артикул | А16с13-1Б |
| Альтернативные маркировки | А16с131Б, A16C131B, 16-С13-1Б, 16С13-1Б, 16c131b, 16С-13-1Б, 16-C13-1B, 4116c13, 4116C13, KR1316 |
| Основные аналоги | 41-16С13, 41-А16с13, 463-А16с13 |
| Бренды аналогов | НЗТА, АЗПИ (АЗТН), AImpuls, AMZ, Kral |
Типоразмер и технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | А16с13-1Б / 16-С13-1Б |
| Тип | Перепускной (обратный, редукционный) |
| Диаметр резьбы | М14×1,5 |
| Высота клапана | 28 мм |
| Давление начала открытия / срабатывания | 0,07–0,12 МПа (0,7–1,2 кгс/см²) |
| Материал корпуса | Сталь |
4. Применимость ТНВД, двигатели, техника
Применимость по ТНВД
| Группа | Модели и обозначения |
|---|---|
| Базовые семейства | УТН, УТН-3, УТН-5, УТН-5А, 2УТНМ, 2УТНИ, 3УТНИ, 4УТНМ, 4УТНИ, 4УТНЭ, 4УТНЫ |
| Модификации УТН | УТН-3-1106010-А4, УТН-5-1111220, УТН-5-1111451-И, 4УТНМ-1111010, 4УТНМ-1111005-01, 4УТНМ-1110010-40, 4УТНМ-Т-1111010-30, 4УТНМ-Т-1111005, 4УТНИ-1111010, 4УТНИ-1111005-20, 4УТНИ-1111005-50, 4УТНИ-1111007, 4УТНИ-1111007-180, 4УТНИ-1111007-420, 4УТНИ-Т-1111005-50, 4УТНЭ-1111007, 4УТНЫ-1111007-70, 4УТНЫ-1111007-180, 4УТНЫ-1111007-410, 4УТНЫ-1111007-420, 4УТНЫ-1111007-430, 4УТНЫ-1111007-610, 4УТНЫ-1111007-620, 4УТНЫ-1111007-630, 4УТНЫ-1111007-700 |
| Прочие ТНВД | А4ТН-10×10, 6ТН-10×10, ЛСТНМ-410010, А4ТН-9×10, 6ТН-9×10, ЛСТН-49010 |
Применимость по двигателям
| Марка / семейство | Модели |
|---|---|
| ММЗ | Д-21, Д-40, Д-48, Д-50, Д-65, Д-120, Д-144, Д-145Т, Д-160, Д-240, Д-240Л, Д-241, Д-242, Д-242С, Д-243, Д-244, Д-245 (все модификации), Д-246, Д-247, Д-248, Д-260 (все модификации), РМ120, РМ-80 |
| СМД | СМД-14, СМД-14БН, СМД-14НГ, СМД-15Н, СМД-17Н, СМД-18, СМД-18Н, СМД-153 |
| АМЗ / семейство А | А-01, А-41, А-41Е, А-41ЕГ, А-41С, Д-440, Д-442 |
| Прочие | 6110/125ZL, CA6DF-24 |
Применимость по технике
| Категория | Модели |
|---|---|
| Тракторы | МТЗ Беларус-80.1, МТЗ Беларус-82.1, МТЗ Беларус-92П.4, МТЗ Беларус-1221, МТЗ Беларус-1523, МТЗ Беларус-2022, МТЗ Беларус-2822, МТЗ Беларус-550, МТЗ Беларус-552, МТЗ Беларус-570, МТЗ Беларус-572, МТЗ Беларус-592.2, МТЗ Беларус-8345, МТЗ-80, МТЗ-82, МТЗ-100, МТЗ-102, ЮМЗ-6 (все модификации), ЮМЗ-8070, ЮМЗ-8270, ЮМЗ-8071, ЮМЗ-8171, ЮМЗ-8080, ЮМЗ-8280, ДТ-75 (все модификации), ДТ-75М, ДТ-75МВ, ДТ-75МЛ, ДТ-75Н, ДТ-75БВ, ДТ-75НМ, ЛТЗ-55, ЛТЗ-60, ЛТЗ-60АВ, ЛТЗ-60АБ, ХТЗ-2511, ХТА-200, Т-16, Т-16М, Т-16МГ, Т-25, Т-25Ф, Т-28Х4М, Т-40, Т-40М, Т-70, Т-75, Т-150, Агромаш 85ТК, ВТ-90 (Агромаш 90ТГ), ТДТ-55А, ЛХТ-55, ТДТ-55 «Онежец» |
| Автомобили и автобусы | ЗИЛ-5301 «Бычок», ЗИЛ-4334В1, ГАЗ-33104 «Валдай», ГАЗ-33081 «Вепрь», ГАЗ-331086 «Земляк», ГАЗ-34039 «Ирбис», ГАЗ-34037, ГАЗ-71, МАЗ-103, МАЗ-104, МАЗ-555142, ПАЗ-3205-07, ПАЗ-4230-01 |
| Комбайны | КЗС-7 «Полесье», «Нива-1500», СКД-5 «Сибиряк», DM-34 «Волжанин» |
| Экскаваторы | ЭО-2621, ЭО-3322, ЭО-3323, ЭО-4321 |
| Бульдозеры | ДЗ-42, ДЗ-162, Амкодор DC201 |
| Погрузчики | Амкодор 332B, Амкодор 342С, Амкодор 352С |
| Дизель-генераторы и спецтехника | АД-30, АД30-Т400-1ВП, ЭД30-Т400-1ВП, ГС250-20/4, САК, МКП-25А, УРБ-3А3, ЛЗА, 4014Д, 40811, 40261, 58146С, 58147С, «Борэкс-3106», ЕК 18-14, ММЗ-ПВ12/1,0, МДН 67.140, ПУМ-500, МДН 100П, МДН 178.37-010, МДГ 3024, МДГ 4032 |
5. Правила подбора и замены
Подбор: сверить артикул, маркировку на корпусе и упаковке, модель ТНВД, двигателя и техники. При подборе аналога проверить присоединительные размеры и характеристики срабатывания по разделу 3.
Проверка перед установкой: осмотреть корпус, резьбу, запорный конус, пружину и седло. Не допускаются трещины, забоины, деформации, следы заклинивания и повреждения резьбы.
Подготовка: очистить посадочное место и канал ТНВД от загрязнений. Проверить состояние уплотнительных элементов. При необходимости заменить уплотнения.
Установка: установить клапан в посадочное место, соблюдая соосность и требуемое усилие затяжки. Не допускать перекоса и чрезмерной затяжки.
Контроль после замены: проверить герметичность соединения, давление в системе, работу двигателя на холостом ходу и под нагрузкой. Убедиться в отсутствии подтеканий топлива.
Допустимость аналогов: аналог допускается при соответствии присоединительных размеров, давления начала открытия, материала корпуса и условий эксплуатации. OEM-обозначения использовать как справочные.
6. О производителе, качестве продукции
Страна производства: Китай. Категория поставки: аналоговая запасная часть. Контроль качества: проверка маркировки, геометрии, резьбы, давления срабатывания и герметичности. Документы: сертификаты или декларации соответствия при наличии у поставщика. Особенности закупки: возможны отличия упаковки и партий. Соответствие подтверждается входным контролем и сверкой с параметрами ТНВД.
