Распылитель L365PBD — Common Rail (CR) для Delphi

Артикул: L365PBD
Бренд: United Diesel
Производитель: United Diesel (Китай)
Категория: Топливная аппаратура / Распылители Common Rail / Delphi
Применение: Ремонт дизельных форсунок Delphi Common Rail

1. Описание и конструктивные особенности

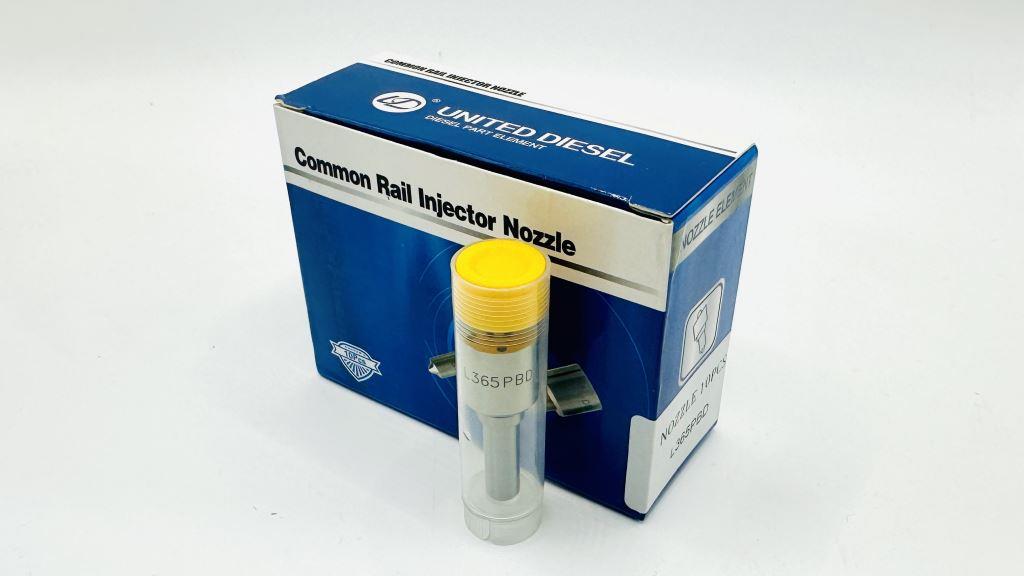

Распылитель L365PBD — прецизионный сопловой узел, предназначенный для восстановления дизельных форсунок Delphi системы Common Rail. Устанавливается на форсунки электромагнитного типа, применяемые на дизельных двигателях объёмом 2,2 литра (серия A22DM / Z22D1 и аналогичные).

Конструктивно узел состоит из двух основных элементов:

• корпус распылителя с многодырочным сопловым наконечником;
• игла, образующая с корпусом прецизионную пару.

Посадочные поверхности, направляющая часть иглы и запирающий конус обработаны с высокой точностью. Узел рассчитан на эксплуатацию при давлении топлива в системе Common Rail до 2000 бар и высокой частоте циклов впрыска.

Основные конструктивные особенности:

Точные значения угла распыла, пропускной способности и количества отверстий в открытых каталогах не публикуются. Подбор выполняется по номеру распылителя и каталожному номеру форсунки.

2. Назначение

Распылитель L365PBD применяется при капитальном ремонте дизельных форсунок Delphi Common Rail. Замена соплового узла необходима при износе или повреждении оригинального распылителя.

Установка нового распылителя позволяет восстановить:

• герметичность запирающего конуса;
• стабильность давления впрыска;
• равномерность и качество распыла топлива;
• корректную цикловую подачу;
• равномерность работы цилиндров;
• топливную экономичность;
• экологические параметры двигателя (снижение дымности, соответствие нормам).

Признаки неисправности распылителя, при которых требуется его замена:

• повышенная дымность выпуска (чёрный дым);
• увеличенный расход топлива;
• неравномерная работа двигателя, вибрация;
• потеря мощности;
• жёсткая работа дизеля, посторонние стуки;
• отклонение величины обратного слива форсунки от нормы;
• ошибки по коррекции впрыска в блоке управления.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

3.1. Оригинальные и прямые номера

3.2. Номера производителей-аналогов

3.3. Другие обозначения (кросс-номера)

В прайс-листах и международных каталогах могут встречаться следующие обозначения:

• H365
• G365
• DELL365PBD

Данные обозначения не являются официальными заводскими номерами Delphi, но используются как кросс-ссылки при подборе.

3.4. Сопутствующие номера

3.5. Технические характеристики

4. Применимость

4.1. Совместимые форсунки Delphi

Распылитель L365PBD используется при ремонте следующих форсунок Delphi:

Все перечисленные форсунки относятся к одному семейству Delphi Common Rail. При замене форсунки в сборе необходимо прописывать калибровочный код C3I в блок управления двигателем.

4.2. Двигатели и модификации

Экологический стандарт двигателей — Евро-5.

4.3. Автомобили

5. Правила подбора и замены

5.1. Подбор

При подборе распылителя L365PBD необходимо учитывать:

• номер форсунки, на которую устанавливается распылитель;
• код двигателя и модификацию автомобиля;
• калибровку форсунки (некоторые варианты требуют специфической настройки);
• совместимость с электромагнитным клапаном и гидравлической частью.

Не допускается установка распылителя на форсунки, не входящие в перечень совместимости, без проверки геометрических параметров.

5.2. Порядок замены

• Демонтировать форсунку с двигателя.
• Проверить корпус форсунки на износ, трещины и повреждения резьбовых соединений.
• Проверить состояние электромагнитного клапана и гидравлической части.
• Очистить посадочные места от загрязнений и остатков уплотнений.
• Установить новый распылитель, соблюдая чистоту и момент затяжки, рекомендованный производителем форсунки.
• Использовать новые уплотнительные кольца и медные шайбы.
• Установить форсунку на двигатель, выдержать моменты затяжки крепёжных элементов и топливных трубопроводов.

5.3. Послеремонтные операции

После установки отремонтированных форсунок рекомендуется:

• сбросить адаптации в ЭБУ;
• проверить величину обратного слива каждой форсунки;
• проверить коррекцию впрыска диагностическим оборудованием;
• при замене форсунки в сборе — прописать калибровочный код C3I.

6. О производителе и качестве продукции

United Diesel — китайский производитель компонентов топливной аппаратуры для дизельных двигателей. Компания специализируется на выпуске распылителей, клапанов и ремонтных комплектующих для систем Common Rail, включая продукцию для форсунок Delphi, Bosch, Denso и Siemens.

Продукция United Diesel позиционируется как неоригинальная замена оригинальным узлам. Изготовление ведётся на специализированном оборудовании с применением легированных сталей и термической обработки. Контроль качества осуществляется на этапах производства и включает проверку геометрических параметров, твёрдости и герметичности прецизионных пар.

Распылитель L365PBD относится к категории запасных частей для профессионального ремонта топливной аппаратуры. Установка должна производиться в условиях специализированной мастерской с последующей проверкой на стенде.
